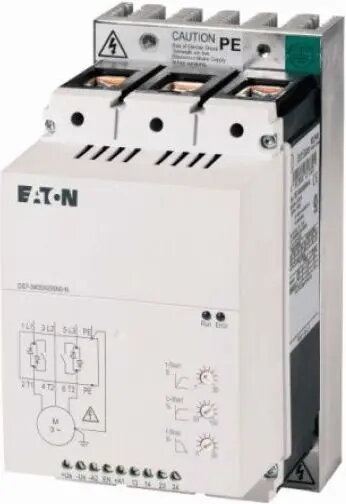

Eaton DS7-340SX070N0-N 3-fāžu mīkstais palaidējs, 400VAC, 70A, 37kW, 24V AC/DC

Eaton DS7-340SX070N0-N ir augstas veiktspējas 3-fāžu mīkstais palaidējs, kas izstrādāts precīzai un vienmērīgai elektromotoru vadībai. Ierīce darbojas ar 400VAC nominālo spriegumu, atbalsta 37kW jaudu un 70A nominālo strāvu. Pārvaldot sprieguma padevi palaišanas un apturēšanas laikā, šī ierīce efektīvi samazina mehānisko slodzi un elektriskos pārspriegumus, tādējādi pasargājot motoru un saistītās piedziņas sastāvdaļas no priekšlaicīga nolietojuma.

Priekšrocības

Šis mīkstais palaidējs būtiski samazina mehānisko spriegumu uz siksnām, zobratiem un savienojumiem, nodrošinot pakāpenisku griezes momenta palielināšanos motora iedarbināšanas laikā. Tā kompaktais dizains ļauj efektīvi izmantot vietu sadales skapjos, savukārt integrētā apvada (bypass) tehnoloģija samazina iekšējo siltuma rašanos pastāvīgas darbības laikā. Ierīce ir ļoti uzticama, nodrošinot stabilu darbību prasīgos rūpnieciskos apstākļos un veicinot motora sistēmas vispārējo energoefektivitāti.

Piemērots

• Konveijeru sistēmām
• Sūkņiem un hidrauliskajām sistēmām
• Ventilatoriem un gaisa apstrādes iekārtām
• Kompresoriem
• Centrbēdzes iekārtām

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietojumiem, kuros nepieciešams liels palaišanas griezes moments vai bieža motora griešanās virziena maiņa. Tāpat tā nav piemērota lietošanai vidē, kas pārsniedz tehniskajā dokumentācijā norādītos termiskos vai sprieguma ierobežojumus.

Galvenās specifikācijas

• Nominālais darba spriegums: 400VAC
• Nominālā darba strāva: 70A
• Motora jauda: 37kW
• Vadības spriegums: 24V AC/DC
• Fāžu skaits: 3-fāžu

Kā lietot

Uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Mīkstais palaidējs jāuzstāda vertikāli uz DIN sliedes vai montāžas plāksnes, lai nodrošinātu pareizu gaisa plūsmu un dzesēšanu. Pievienojiet galveno barošanas avotu ieejas spailēm un motora vadus izejas spailēm. 24V AC/DC vadības signāls jāpievieno attiecīgajām vadības ieejām, lai uzsāktu palaišanas un apturēšanas secības. Pirms strāvas padeves pārliecinieties, ka visi savienojumi ir pievilkti ar norādīto griezes momentu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka motora jauda atbilst mīkstā palaidēja 37kW jaudai.
• Pārliecinieties, ka jūsu vadības ķēdē ir pieejams 24V AC/DC vadības spriegums.
• Pārbaudiet fiziskos izmērus, lai nodrošinātu saderību ar esošo elektrisko skapi.
• Apstipriniet, ka 70A strāvas nomināls ir pietiekams jūsu konkrētajām motora slodzes prasībām.

Lietošanas ieteikumi

Regulāri pārbaudiet elektrisko savienojumu stingrību un nodrošiniet, ka ventilācijas ceļi ap ierīci paliek brīvi no putekļiem un netīrumiem, lai saglabātu optimālu termisko veiktspēju.
