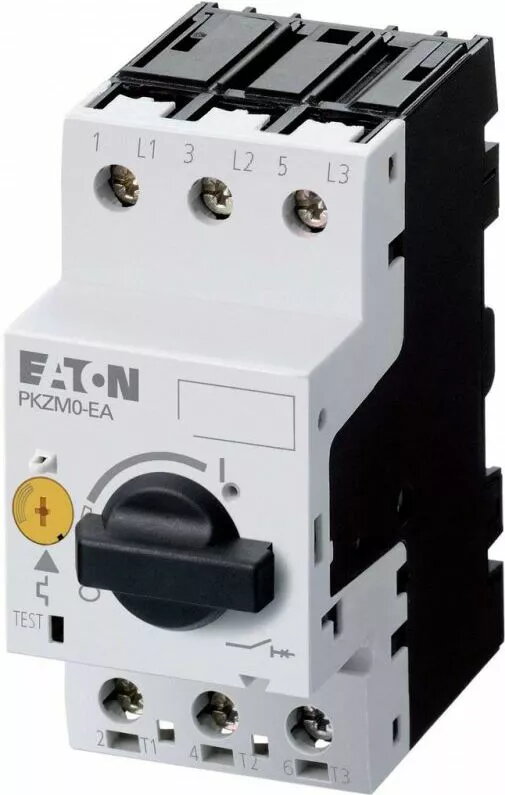

EATON motoru aizsargslēdzis 3P 1,5 kW 2,5–4 A (modelis 189901)

EATON trīspolārais motoru aizsardzības slēdzis paredzēts 1,5 kW motoru aizsardzībai ar regulējamu termomagnētiskā izslēgšanās diapazonu 2,5–4 A un manuālu vadību. Ierīce identificē pārslodzi un fāžu kļūmes, atslēdzot motora ķēdi, un ir piemērota rūpnieciskai un darbnīcu izmantošanai, kur nepieciešama kompakta un regulējama aizsardzība.

Priekšrocības

Termiskā un magnētiskā izslēgšanās kombinācija nodrošina aizsardzību pret ilgstošām pārslodzēm un īssavienojumiem, bet regulējamā strāvas iestatīšana ļauj precīzi pielāgot aizsardzību motoru nominālajam darbam. Manuālā vadība vienkāršo izolāciju un atiestatīšanu, un trīspolārais izpildījums uzrauga un pārtrauc visas fāzes vienlaikus. Ierīce paredzēta lietošanai vadības skapjos ar uzticamu un atkārtojamu izslēgšanās raksturu.

Piemērots

• Atsevišķu motoru aizsardzībai līdz 1,5 kW rūpnieciskajās iekārtās un darbnīcās
• Motoru palaišanas ierīcēm un vadības paneļiem, kuriem nepieciešama regulējama pārslodzes aizsardzība
• Lietojumiem, kur nepieciešama fāzes pārtrūkuma vai nelīdzsvarotības noteikšana
• Modernizācijas projektiem, aizstājot vecākus, neregulējamus motoru aizsardzības risinājumus

Galvenās specifikācijas

• Polu skaits: trīspolāra konfigurācija trīsfāžu motoriem
• Nominalā motora jauda: piemērots motoriem līdz 1,5 kW
• Regulējamā strāvas diapazons: 2,5–4 A termiskajai iestatīšanai
• Sadrumstalošanās veids: kombinēta termiskā un magnētiskā izslēgšanās
• Vadība: manuāla ieslēgšana/izslēgšana un atiestatīšana
• Montāža: uzstādāms vadības panelī vai uz DIN sliedes (nozares standarta izmērs)

Kā lietot

Uzstādiet slēdzi motora vadības skapī atbilstoši elektriskajām prasībām un shēmai. Iestatiet regulējamo strāvu atbilstoši motora nominālajai strāvai diapazonā 2,5–4 A. Pievienojiet trīsfāžu barošanu un motora vadus attiecīgajām klemēm, nodrošinot stingrus savienojumus un pareizu fāžu secību. Pēc uzstādīšanas pārbaudiet izolāciju un ķēdes nepārtrauktību, tad ieslēdziet barošanu un pārbaudiet pareizu darbību, palaižot motoru un pārliecinoties, ka slēdzis nedarbojas normālā slodzē. Manuālo vadību izmantojiet ķēdes atslēgšanai vai atiestatīšanai.

Lietošanas ieteikumi

Izmantojiet šo aizsardzības slēdzi tikai ar motoriem, kuru nominālā strāva atrodas regulējamajā diapazonā, saskaņojiet iestatījumus ar augstākā līmeņa aizsardzības ierīcēm, regulāri pārbaudiet klemu pievilkšanu un veiciet periodiskus izslēgšanās testus uzturēšanas laikā, lai nodrošinātu drošu aizsardzību pret pārslodzi un fāžu bojājumiem.
