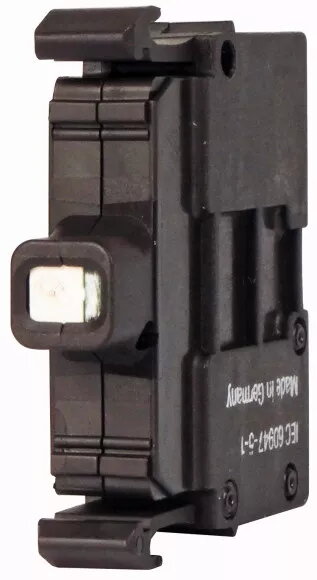

Eaton M22-LED-R LED indikatora elements, 12-30V AC/DC, sarkans

Eaton M22-LED-R ir augstas kvalitātes LED indikatora elements, kas paredzēts integrēšanai rūpnieciskajos vadības paneļos un automatizācijas sistēmās. Šis komponents nodrošina skaidru un stabilu sarkanu gaismas signālu, kalpojot kā uzticams vizuālais statusa indikators iekārtām un elektriskajām ierīcēm. Tas ir izstrādāts izturībai un veiktspējai, darbojoties efektīvi sprieguma diapazonā no 12 līdz 30 V maiņstrāvas vai līdzstrāvas, padarot to par daudzpusīgu izvēli dažādām zemsprieguma vadības vidēm.

Priekšrocības

Šis LED indikatora elements izceļas ar savu izturīgo konstrukciju un energoefektīvo dizainu. Izmantojot progresīvu LED tehnoloģiju, tas nodrošina ilgu kalpošanas laiku un augstu redzamību, samazinot nepieciešamību pēc biežas apkopes. Ierīce ir paredzēta drošai uzstādīšanai, nodrošinot stabilu savienojumu, kas iztur vibrācijas, kuras parasti sastopamas rūpnieciskos apstākļos. Tā kompaktais izmērs ļauj to viegli integrēt esošajos vadības paneļos, neaizņemot daudz vietas.

Piemērots

• Rūpnieciskajiem vadības paneļiem un automatizācijas sistēmām
• Iekārtu statusa uzraudzībai un signalizācijai
• Elektriskajiem sadales skapjiem
• Avārijas apturēšanas vai brīdinājuma indikatoriem

Kad tas var nebūt piemērots

Šis indikators ir paredzēts lietošanai tikai zemsprieguma ķēdēs no 12 V līdz 30 V. Tas nav piemērots tiešam pieslēgumam pie augstsprieguma elektrotīkla bez atbilstošiem transformatoriem vai barošanas avotiem. Turklāt tas ir paredzēts lietošanai iekštelpās, un tam var būt nepieciešami papildu aizsargkorpusi, ja to uzstāda vidē ar augstu mitruma līmeni vai tiešu saskari ar kodīgām ķimikālijām.

Galvenās specifikācijas

• Darbības spriegums: 12-30 V maiņstrāva/līdzstrāva
• Frekvence: 50/60 Hz
• Jaudas patēriņš: 0,26 W
• Darbības strāva: no 8 mA līdz 15 mA
• Gaismas krāsa: Sarkana

Kā lietot

Eaton M22-LED-R ir izstrādāts vienkāršai uzstādīšanai M22 sērijas modulārajā sistēmā. Lai uzstādītu, drošības nolūkos pārliecinieties, ka strāvas padeve ir atslēgta. Elements tiek uzstādīts, izmantojot integrēto skrūvju stiprinājuma sistēmu, kas to stingri nostiprina pie kontakta bloka vai montāžas adaptera. Pēc fiziskās uzstādīšanas pievienojiet vadus attiecīgajām spailēm, pārliecinoties, ka spriegums atbilst norādītajam 12-30 V diapazonam. Pēc uzstādīšanas pārbaudiet savienojumu, ieslēdzot ķēdi, lai pārliecinātos, ka LED indikators iedegas pareizi.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadības ķēdes spriegums ir 12-30 V maiņstrāvas/līdzstrāvas diapazonā.
• Pārbaudiet saderību ar esošajiem M22 sērijas montāžas adapteriem.
• Pārbaudiet pieejamo vietu vadības panelī, ņemot vērā komponenta dziļumu.

Lietošanas ieteikumi

Lai nodrošinātu optimālu kalpošanas laiku un veiktspēju, uzstādiet komponentu vidē, kur apkārtējās vides temperatūra paliek ražotāja noteiktajās robežās. Regulāri pārbaudiet elektriskos savienojumus, lai pārliecinātos, ka tie ir cieši un bez korozijas pazīmēm.
