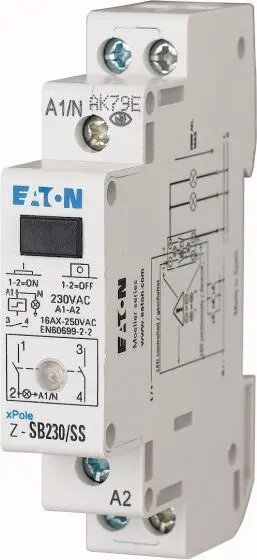

Eaton Z-SB230/SS impulsu relejs 16A 230V AC 2NO

Eaton Z-SB230/SS ir augstas kvalitātes 16A impulsu relejs, kas paredzēts uzticamai pārslēgšanai 230V maiņstrāvas vadības ķēdēs. Šī elektromehāniskā ierīce ir aprīkota ar diviem normāli atvērtiem (2NO) kontaktiem, padarot to par būtisku komponentu mūsdienu apgaismojuma vadības un automatizācijas sistēmās. Tas ir izstrādāts ērtai integrācijai dzīvojamo un komerciālo ēku elektroinstalācijās, nodrošinot stabilu un efektīvu risinājumu attālinātas vadības lietojumiem.

Priekšrocības

Šis impulsu relejs piedāvā izcilu darbības uzticamību un ilgmūžību, nodrošinot konsekventu veiktspēju prasīgās elektriskās vidēs. Tā konstrukcija atvieglo uzstādīšanu uz standarta DIN sliedēm, kas vienkāršo montāžas procesu sadales skapjos. Izmantojot bistabilu pārslēgšanas mehānismu, relejs patērē enerģiju tikai pārslēgšanas impulsa laikā, kas veicina energoefektivitāti un samazina siltuma rašanos korpusā.

Piemērots

• Apgaismojuma vadības sistēmām dzīvojamās ēkās
• Elektrisko ķēžu automatizācijai komerciālos objektos
• Apgaismojuma grupu attālinātai vadībai, izmantojot spiedpogas
• Integrācijai viedo ēku vadības sistēmās

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai līdzstrāvas (DC) vadības ķēdēs vai lietojumos, kuros nepieciešama nepārtraukta spoles sprieguma padeve. Tāpat tas nav piemērots lietošanai vidē ar augstu mitruma līmeni vai lielu putekļu daudzumu bez atbilstoša aizsargkorpusa.

Galvenās specifikācijas

• Nominālā strāva: 16A
• Vadības spriegums: 230V maiņstrāva
• Kontaktu konfigurācija: 2 normāli atvērti (2NO) kontakti
• Montāžas veids: DIN sliede
• Darbības princips: Elektromehānisks impulsu relejs

Kā lietot

Eaton Z-SB230/SS tiek uzstādīts, uzspiežot to uz standarta 35mm DIN sliedes sadales skapī. Pievienojiet vadības ķēdi spoles spailēm un slodzes ķēdi 2NO kontaktu spailēm. Kad vadības ieejai tiek padarīts īslaicīgs elektriskais impulss, relejs pārslēdz kontaktus slēgtā stāvoklī. Nākamais impulss atgriezīs kontaktus atvērtā stāvoklī, ļaujot ērti vadīt apgaismojumu vai citas slodzes, izmantojot spiedpogas.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas vadības spriegums atbilst 230V maiņstrāvas prasībai.
• Pārbaudiet, vai kopējā slodzes strāva nepārsniedz 16A nominālu.
• Pārbaudiet pieejamo vietu uz DIN sliedes sadales skapī.
• Apstipriniet, ka elektroinstalācijas konfigurācija atbalsta 2NO kontaktu uzstādīšanu.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, pārliecinieties, ka visi elektriskie savienojumi ir pievilkti atbilstoši ražotāja norādītajiem griezes momenta iestatījumiem. Ieteicams releju uzstādīt labi vēdināmā sadales skapī, lai uzturētu atbilstošu darba temperatūru.
