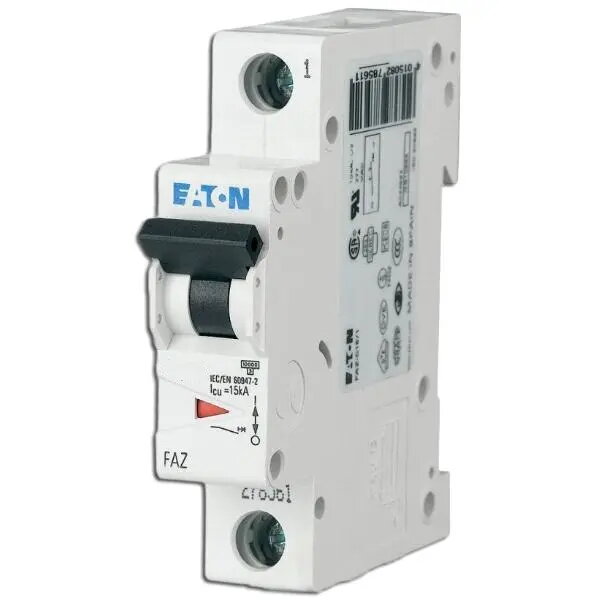

Eaton FAZ-Z10/1 automātiskais slēdzis, 1-polu, Z-raksturlīkne, 10A, 15kA

Eaton FAZ-Z10/1 ir profesionāls 1-pola automātiskais slēdzis, kas izstrādāts, lai nodrošinātu drošu elektrisko ķēžu aizsardzību. Ar 10A nominālo strāvu un Z-tipa atslēgšanas raksturlīkni šī ierīce ir īpaši paredzēta jutīgu iekārtu aizsardzībai, kurām nepieciešama precīza un ātra reakcija uz īssavienojumiem un pārslodzēm. Tā augstā atslēgšanas spēja 15kA nodrošina uzticamu darbību prasīgās elektrosadales sistēmās, padarot to par drošu izvēli sistēmas integritātes un drošības uzturēšanai.

Priekšrocības

Šis automātiskais slēdzis izceļas ar augstu atslēgšanas spēju, kas ļauj tam droši pārtraukt nozīmīgas īssavienojuma strāvas, tādējādi pasargājot komponentus no bojājumiem. Z-raksturlīkne ir īpaši kalibrēta lietojumiem, kur nepieciešama ātra atslēgšanās, lai pasargātu jutīgas elektroniskās ierīces vai vadības ķēdes. Kompaktā 1-pola konstrukcija nodrošina efektīvu vietas izmantošanu sadales skapjos, savukārt izturīgā uzbūve garantē ilgtermiņa darbības uzticamību gan rūpnieciskos, gan komerciālos apstākļos.

Piemērots

• Jutīgu elektronisko vadības ķēžu aizsardzībai
• Rūpnieciskās automatizācijas sistēmām
• Komerciāliem elektrosadales paneļiem
• Lietojumiem, kam nepieciešama ātra īssavienojuma aizsardzība

Šī ierīce var nebūt piemērota vispārējas nozīmes dzīvojamo telpu apgaismojuma vai standarta kontaktligzdu ķēdēm, jo Z-raksturlīkne ir paredzēta ļoti specifiskām, jutīgām slodzēm. Izmantošana lietojumos ar augstu palaišanas strāvu, piemēram, lieliem motoriem vai transformatoriem, var izraisīt nevajadzīgu atslēgšanos.

Galvenās specifikācijas

• Nominālā strāva: 10A
• Polu skaits: 1
• Atslēgšanas raksturlīkne: Z
• Atslēgšanas spēja: 15kA
• Montāžas veids: DIN sliede

Lai uzstādītu Eaton FAZ-Z10/1, pārliecinieties, ka strāvas padeve sadales skapim ir atslēgta. Uzstādiet ierīci uz standarta 35mm DIN sliedes, līdz tā nofiksējas. Pievienojiet ienākošo barošanas vadu augšējai spailei un izejošo slodzes vadu apakšējai spailei, nodrošinot, ka visi savienojumi ir pievilkti atbilstoši ražotāja norādītajam griezes momentam, lai novērstu pārkaršanu. Pēc uzstādīšanas pārbaudiet vadu savienojumus pirms strāvas padeves atjaunošanas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka Z-raksturlīkne ir piemērota jūsu slodzes veidam
• Pārbaudiet, vai 10A nomināls atbilst jūsu ķēdes prasībām
• Pārliecinieties, ka jūsu sadales skapī ir pietiekami daudz vietas 1-pola modulim
• Apstipriniet, ka 15kA atslēgšanas spēja atbilst jūsu instalācijas īssavienojuma līmeņa prasībām

Optimālai drošībai un veiktspējai uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Regulāri pārbaudiet ierīci, vai nav redzamas nodiluma vai karstuma bojājumu pazīmes, lai nodrošinātu nepārtrauktu aizsardzību.
