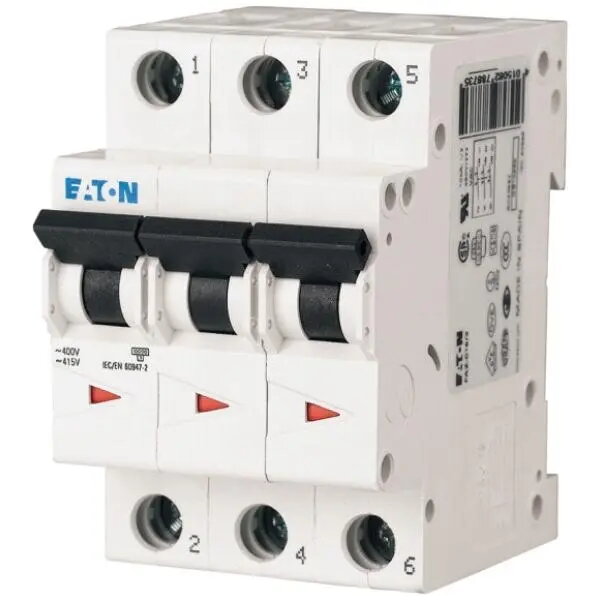

Eaton FAZ-C13/3 automātiskais slēdzis, 3-polu, C raksturlīkne, 13A, 15kA

Eaton FAZ-C13/3 ir augstas veiktspējas 3-polu miniatūrais automātiskais slēdzis, kas izstrādāts drošai aizsardzībai pret pārslodzi un īssavienojumiem elektriskajās sadales sistēmās. Šī ierīce ir paredzēta rūpnieciskām un komerciālām instalācijām, nodrošinot pievienotā aprīkojuma drošību un darbības nepārtrauktību. Ar precīzu C-raksturlīkni un 13A nominālo strāvu tas ir optimizēts slodzēm ar mērenu palaišanas strāvu, piedāvājot uzticamu risinājumu mūsdienu maiņstrāvas tīkliem.

Priekšrocības

Šis automātiskais slēdzis izceļas ar augstu 15kA atslēgšanas spēju, kas ļauj tam efektīvi tikt galā ar ievērojamiem bojājuma strāvas rādītājiem, tādējādi pasargājot infrastruktūru no bojājumiem. 3-polu konfigurācija padara to ideāli piemērotu trīsfāžu strāvas sadales sistēmām, nodrošinot līdzsvarotu aizsardzību visās fāzēs. Tā kompaktais dizains atvieglo uzstādīšanu standarta sadales skapjos, savukārt Eaton augstās kvalitātes konstrukcija garantē ilgmūžību un stabilu darbību dažādos ekspluatācijas apstākļos.

Piemērots

• Rūpnieciskajām iekārtām un motoru vadības ķēdēm
• Komerciālo ēku elektriskajiem sadales skapjiem
• Trīsfāžu strāvas apgādes sistēmām
• Apgaismojuma un apkures ķēžu aizsardzībai ar mērenu palaišanas strāvu

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai līdzstrāvas (DC) sistēmās, jo tā ir īpaši izstrādāta maiņstrāvas (AC) lietojumiem. Turklāt tas var nebūt piemērots ķēdēm, kurām nepieciešama B-raksturlīkne ātrākai atslēgšanai vai D-raksturlīkne augstas induktivitātes slodzēm, piemēram, lieliem transformatoriem vai motoriem ar ļoti augstu palaišanas strāvu.

Galvenās specifikācijas

• Polu skaits: 3
• Nominālā strāva: 13A
• Atslēgšanas raksturlīkne: C
• Atslēgšanas spēja: 15kA
• Sprieguma veids: maiņstrāva (AC)

Kā lietot

Eaton FAZ-C13/3 uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Tas ir paredzēts montāžai uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir droši pievienoti ieejas spailēm un slodzes ķēdes ir pievienotas izejas spailēm, ievērojot pareizos pievilkšanas griezes momentus, lai novērstu vaļīgus savienojumus. Pēc uzstādīšanas ierīci var manuāli ieslēgt vai izslēgt, izmantojot priekšpusē esošo sviru.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 13A nominālā strāva atbilst jūsu konkrētās ķēdes slodzes prasībām.
• Pārliecinieties, ka 15kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas vietā.
• Apstipriniet, ka C-raksturlīkne ir piemērota aizsargājamā aprīkojuma veidam.
• Pārbaudiet pieejamo vietu sadales skapī 3-polu ierīcei.

Lietošanas ieteikumi: Regulāri pārbaudiet automātisko slēdzi, vai nav redzamas fizisku bojājumu vai krāsas izmaiņu pazīmes. Ieteicams periodiski pārbaudīt pārslēgšanas mehānismu, lai nodrošinātu tā darbību. Ja slēdzis ir atslēdzies, pirms ierīces atiestatīšanas izmeklējiet bojājuma cēloni.
