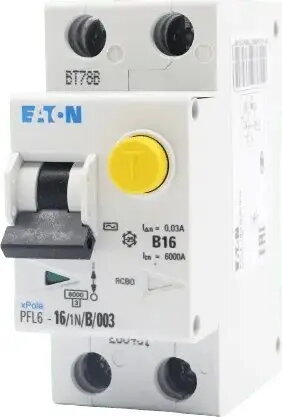

Eaton PFL6-16/1N/B/003 diferenciālais automāts, 1P+N, 16A, 30mA, AC tips

Eaton PFL6-16/1N/B/003 ir augstas kvalitātes kombinētais noplūdes strāvas automātslēdzis (RCBO), kas izstrādāts, lai nodrošinātu visaptverošu elektrodrošību dzīvojamās un komerciālās telpās. Šī ierīce apvieno automātslēdža un noplūdes strāvas aizsardzības ierīces funkcijas vienā kompaktā blokā, efektīvi aizsargājot ķēdes gan pret pārslodzi, gan īssavienojumu, vienlaikus konstatējot bīstamas noplūdes strāvas. Paredzēts 1P+N elektriskajām sistēmām, tas nodrošina uzticamu darbību un uzlabotu aizsardzību gan pieslēgtajām iekārtām, gan personālam.

Priekšrocības

Šī Eaton RCBO galvenā priekšrocība ir tā vietu taupošais dizains, kas apvieno divas būtiskas drošības funkcijas vienā modulī, vienkāršojot uzstādīšanu un samazinot sadales skapī nepieciešamo vietu. Tas piedāvā augstu darbības uzticamību un konsekventu veiktspēju standarta elektriskās slodzes apstākļos. Nodrošinot gan pārstrāvas, gan noplūdes strāvas aizsardzību, tas samazina ugunsgrēka un elektriskās strāvas trieciena risku, veicinot drošāku elektrotīkla infrastruktūru. Izturīgā konstrukcija nodrošina ilgmūžību un stabilu aizsardzību dažādām elektriskajām ķēdēm.

Piemērots

• Dzīvojamo ēku sadales skapjiem
• Komerciālo biroju strāvas ķēdēm
• Apgaismojuma un kontaktligzdu ķēžu aizsardzībai
• Vispārēja pielietojuma elektriskajām instalācijām, kur nepieciešama kombinētā aizsardzība

Kad tas var nebūt piemērots

Šī ierīce ir paredzēta maiņstrāvas (AC) tipa noplūdes strāvas noteikšanai un var nebūt piemērota ķēdēm, kurās ir līdzstrāvas komponenti, piemēram, ķēdēm, kas savienotas ar noteikta veida frekvenču pārveidotājiem vai modernām elektroniskām iekārtām. Tas arī nav paredzēts lietošanai rūpnieciskās iekārtās ar lielu strāvas patēriņu, kas pārsniedz 16A nominālo jaudu.

Galvenās specifikācijas

• Nominālā strāva: 16A
• Noplūdes strāvas jutība: 30mA
• Polu skaits: 1P+N
• Tips: AC
• Aizsardzības funkcijas: Pārslodze, īssavienojums un noplūdes strāva

Kā lietot

Ierīce jāuzstāda kvalificētam elektriķim standarta DIN sliedes sadales skapī. Pirms pievienošanas pārliecinieties, vai barošanas spriegums atbilst ierīces specifikācijām. Ieejas spailes jāpievieno ienākošajai strāvas padevei, bet izejas spailes jāpievieno slodzes ķēdei. Pēc uzstādīšanas jānospiež integrētā testa poga, lai pārbaudītu noplūdes strāvas aizsardzības mehānisma pareizu darbību.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai 16A nomināls ir piemērots paredzētajai ķēdes slodzei
• Pārliecinieties, vai 30mA jutība atbilst vietējiem drošības noteikumiem konkrētajam lietojumam
• Apstipriniet, ka uzstādīšanas vide ir saderīga ar AC tipa ierīcēm
• Pārbaudiet pieejamo vietu sadales skapī 1P+N modulim

Lietošanas ieteikumi

Regulāri pārbaudiet ierīci, izmantojot integrēto testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu atslēgšanas mehānisma mehānisko un elektrisko integritāti.
