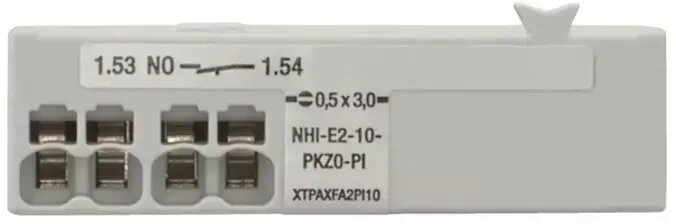

Eaton NHI-E2-10-PKZ0-PI palīgkontaktu modulis, 1NO, priekšējā montāža, push-in spailes

Eaton NHI-E2-10-PKZ0-PI ir augstas kvalitātes palīgkontaktu modulis, kas īpaši izstrādāts integrācijai ar PKZ motora aizsardzības slēdžiem. Šī priekšpusē montējamā ierīce nodrošina vienu normāli atvērtu (NO) kontaktu, kas ļauj ērti veikt statusa signalizāciju un vadības ķēžu uzraudzību rūpnieciskās automatizācijas un elektroenerģijas sadales sistēmās. Modulis izmanto ērtu push-in spaiļu tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku un nodrošina drošu, pret vibrācijām noturīgu savienojumu bez nepieciešamības pēc speciāliem instrumentiem.

Priekšrocības

Šī palīgkontaktu moduļa galvenā priekšrocība ir vienkāršotais uzstādīšanas process, ko nodrošina push-in spailes, ļaujot ātri ievietot vadus un garantējot kontakta integritāti. Tā kompaktais, priekšpusē montējamais dizains nodrošina, ka modulis nepalielina motora aizsardzības slēdža izmērus, padarot to ideāli piemērotu vadības skapjiem ar ierobežotu vietu. Turklāt izturīgā konstrukcija nodrošina ilgtermiņa darbības uzticamību prasīgos rūpnieciskos apstākļos, sniedzot precīzu atgriezenisko saiti par galvenā slēdža pārslēgšanās stāvokli.

Piemērots

• Motora aizsardzības slēdžu statusa signalizācijai
• Integrācijai rūpnieciskās automatizācijas vadības sistēmās
• Elektroenerģijas sadales un paneļu montāžas lietojumiem
• Slēdža pārslēgšanās stāvokļa attālinātai uzraudzībai

Kad tas var nebūt piemērots

Šis modulis ir īpaši paredzēts lietošanai ar Eaton PKZ sērijas motora aizsardzības slēdžiem un nav saderīgs ar citu zīmolu vai sēriju slēdžiem. Tas nav paredzēts lieljaudas pārslēgšanas lietojumiem, jo tas ir tikai palīgsignālu ierīce.

Galvenās specifikācijas

• Kontaktu konfigurācija: 1 normāli atvērts (NO)
• Montāžas veids: Priekšējā montāža
• Savienojuma veids: Push-in spailes
• Saderība: Eaton PKZ motora aizsardzības slēdži

Kā lietot

Pirms moduļa uzstādīšanas pārliecinieties, ka motora aizsardzības slēdzis ir atslēgts no strāvas padeves. Novietojiet palīgkontaktu moduli pretī paredzētajam montāžas interfeisam uz slēdža. Stingri piespiediet moduli, līdz tas nofiksējas vietā. Pēc uzstādīšanas ievietojiet vadības ķēdes vadus tieši push-in spailēs, līdz tie ir droši nostiprināti. Pārbaudiet savienojumu, viegli pavelkot vadus. Pēc uzstādīšanas veiciet funkcionālo pārbaudi, lai pārliecinātos, ka palīgkontakts pareizi atspoguļo galvenā slēdža stāvokli.

Kas jāņem vērā pirms iegādes

• Pārbaudiet saderību ar jūsu konkrēto PKZ slēdža modeli
• Pārliecinieties, ka vadības ķēdes sprieguma un strāvas prasības atbilst moduļa specifikācijām
• Apstipriniet, ka push-in spaiļu vadu šķērsgriezuma diapazons ir piemērots jūsu kabeļiem

Lietošanas ieteikumi

Vienmēr ievērojiet vietējos elektrodrošības noteikumus un ražotāja norādījumus, uzstādot palīgkomponentus. Pārliecinieties, ka vadības ķēde ir pareizi aizsargāta ar drošinātājiem un ka visi savienojumi ir pārbaudīti pirms sistēmas ieslēgšanas.
