Sienas montāžas skapis EFB Elektronik 691703VWS

Tērauda lokšņu korpuss sienas montāžai, pilnībā iepriekš salikts un pašventilējošs — Wall mounted rack EFB Elektronik 691703VWS paredzēts 19" komponentu kompaktai uzstādīšanai telpās ar pamata aizsardzības līmeni (IP20). Kopējā sienas paceluma dziļuma vērtība ir 150 mm. Konstrukcija no tērauda loksnēm ar krāsojumu pieejama RAL7035 (gaiši pelēks), RAL9005 (dziļi melns) vai RAL9010 (balts). Komplektā iekļauta 1 atslēga.

Priekšrocības

Vienība piegādāta pilnībā salikta, kas samazina uzstādīšanas laiku. Iepriekš izurbtie ventilācijas atveres un kabeļu skavas atvieglo vadu izvietošanu. Eņģē stiprināma, aizslēdzama vāks ar logu nodrošina aprīkojuma apskati un fizisku aizsardzību. Ir pieejamas gan vertikālas, gan horizontālas 19" montāžas iespējas ar norādītajām maksimālajām dziļumiem.

Piemērots

• Mazām tīkla uzstādēm un patch paneļiem
• Strukturētai kabelizācijai un mazizmēra aktīvai iekārtai
• Sienas montāžai IT, telekomunikāciju vai AV komponentiem birojos un mājās
• Telpām, kur pietiek ar pamata aizsardzību pret cietiem priekšmetiem (IP20)

Atslēgas specifikācijas

• Zīmols: EFB Elektronik, modelis 691703VWS
• Materiāls: tērauda loksne
• Izmēri (P × D × A): 537 mm × 146 mm × 475 mm
• Kopējā sienas dziļuma vērtība: 150 mm
• Montāža: 3U vertikāli 19" (maks. dziļumi: 360 / 340 / 300 mm), 5U horizontāli 19" (maks. dziļums 80 mm), 3U līmenis ar 180° pagriešanos
• Vāks: uz eņģes, aizslēdzams ar logu; komplektā 1 atslēga
• Ventilācija: iepriekš izurbtas ventilācijas atveres; pašventilējošs

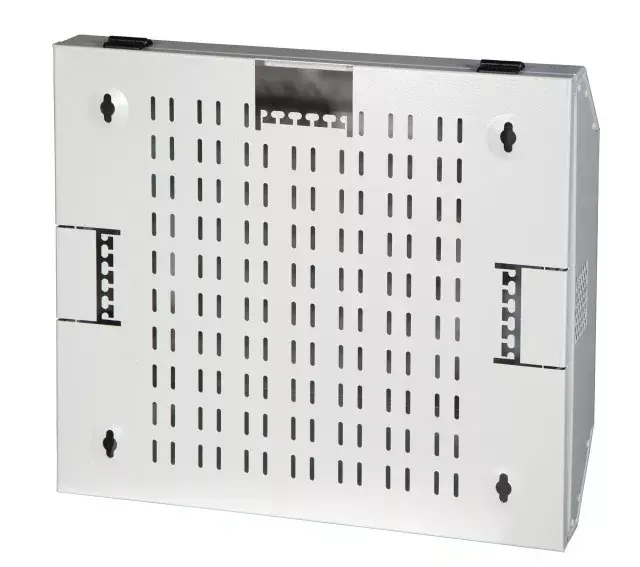

• Kabeļu vadība: iepriekš izurbtas kabeļu skavas aizmugures sienā
• Krāsojums: RAL7035 (gaiši pelēks), RAL9005 (dziļi melns), RAL9010 (balts)
• Aizsardzības pakāpe: IP20
• EAN: 4049759165178

Kā lietot

Piestipriniet korpusu droši pie piemērotas sienas, izmantojot stiprinājumus atbilstoši sienas materiālam. Uzstādiet 19" komponentus vertikāli vai horizontāli atbilstošajās U pozīcijās, ņemot vērā maksimālās dziļuma vērtības. Novietojiet tīkla un barošanas kabeļus caur aizmugures sienā esošajām kabeļu skavām un nodrošiniet ventilācijas atveru brīvu piekļuvi gaisa plūsmai. Pēc uzstādīšanas aizveriet un aizslēdziet vāku; logs ļauj pārbaudīt aprīkojumu bez durvju atvēršanas.

Lietošanas ieteikumi

Pārliecinieties, ka uzstādāmās ierīces nepārsniedz norādītās maksimālās dziļuma vērtības un ka siena ar stiprinājumiem iztur kopējo svaru. Saglabājiet brīvas ventilācijas atveres un ievērojiet EFB Elektronik montāžas norādījumus. Korpuss paredzēts iekštelpu izmantošanai ar IP20 aizsardzības līmeni.
