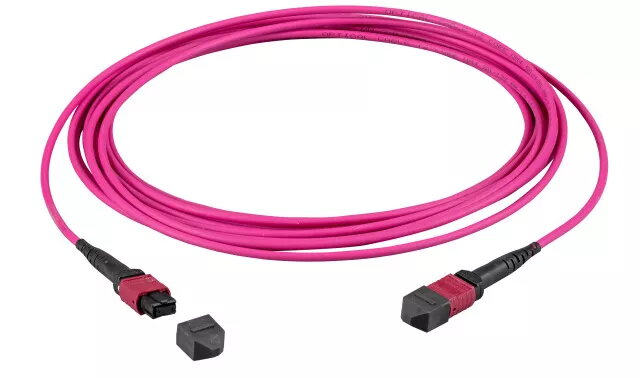

Optiskais MTP kabelis EFB Elektronik MTPF12MTPFOM4-5-A, OM4, 5 m, MTP–MTP, 50 µm, rozā

EFB Elektronik MTPF12MTPFOM4-5-A ir 5 m ilgs multimodāls optiskais kabelis ar OM4 veiktspēju un MTP savienotājiem abos galos. Kabelis izmanto 50 µm serdi un 12-šķiedru MTP termināciju, kas paredzēta augstas blīvuma savienojumiem un augstas caurlaidspējas saitēm. Rozā apvalks nodrošina vienkāršu krāsu kodēšanu un ātru identifikāciju blīvi apdzīvotās kabeļu infrastruktūrās. Kabelis paredzēts īsās distances, augstas ātrgaitas starpsavienojumiem, piemēram, InfiniBand, serveru un slēdžu savienojumiem datu centros, kur nepieciešama zema ievades zuduma un uzticama multimodāla pārvade.

Ieguvumi

OM4 multimodālais stikls un 50 µm serde nodrošina lielāku joslas platumu un palielinātu pārraides attālumu salīdzinājumā ar zemāka klases multimodālo kabeli, kas ir piemērots 10/40/100 Gb/s saitēm, kad tiek izmantots multimods. MTP savienotāji ļauj sasniegt kompaktu, augstas blīvuma savienojumu izvietojumu, samazinot vietas patēriņu skafos un vienkāršojot šķērssavienojumus. 5 m garums ir balanss starp elastību un paredzamu signāla slāpējumu tipiskiem skapis–skapis vai iekārta–iekārta savienojumiem. Rozā āda atvieglo vizuālu identifikāciju un samazina kļūdu risku uzstādīšanas un apkopes laikā.

Piemērots

• Datu centru horizontālajām un pamata līnijām
• InfiniBand un citiem augstas caurlaidspējas starpsavienojumiem
• Serveru–slēdžu un slēdžu–slēdžu īsajiem savienojumiem
• Augstas blīvuma optisko paneļu un MPO/MTP trunku sistēmām

Galvenās specifikācijas

• Šķiedras tips: OM4 multimodāls
• Serdes diametrs: 50 µm
• Savienotāja tips: MTP — MTP, 12 šķiedru
• Garums: 5 m
• Apvalka krāsa: rozā
• Izmantošana: multimodālas īsas distances savienojumi

Kā lietot

Uzstādiet kabeli, saskaņojot katru MTP savienotāju ar atbilstošo MTP adapteri vai portu, nodrošinot pareizu atslēgas novietojumu un polaritāti. Ievietojiet savienotāju, līdz uztveras aizslēgs, un pārbaudiet savienojuma stāvokli tīkla aprīkojumā. Maršrutēšanas laikā izvairieties no asiem locījumiem un ievērojiet minimālo locījuma rādiusu, ko norādījis ražotājs. Lai nodrošinātu uzticamību, novietojiet kabeli atsevišķi no strāvas vadiem un nostipriniet, lai izvairītos no sprieguma uz savienotājiem.

Lietošanas ieteikumi

Pirms savienošanas pārbaudiet savienotāju virsmas un, ja nepieciešams, notīriet ar speciāliem optikas tīrīšanas līdzekļiem. Izmantojiet transīverus, kas saderīgi ar OM4, un ievērojiet MTP polaritātes shēmu jūsu pārvades sistēmā. Uzglabājiet neizmantotos galus ar aizsargkapučiem un ierobežojiet pieslēgšanas ciklu skaitu, lai saglabātu signāla kvalitāti.
