Montāžas plāksne EKWB Loop Uni Pump Reservoir Bracket — tērauds, melna, 140×11.5 mm

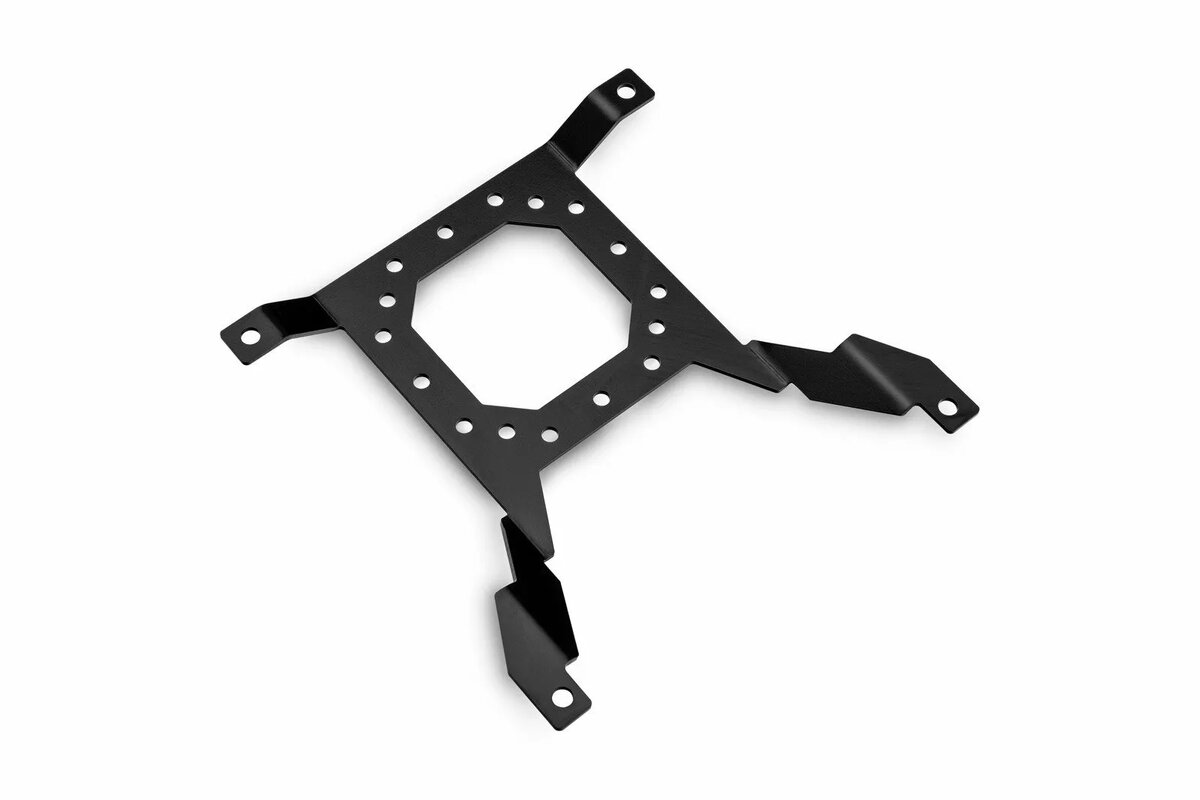

EKWB Loop Uni Pump Reservoir Bracket — tērauds, melns, 140×11.5 mm ir kompakta montāžas plāksne, paredzēta sūkņu un sūkņa-rezervuāra kombainu nostiprināšanai pielāgotās ūdens dzesēšanas sistēmās datoriem. Izgatavota no 1,5 mm presēta tērauda ar melnu pārklājumu; piemērota 140 mm ventilatora montāžas caurumu izvietojumam ar 125 mm attālumu starp caurumiem. Nobīdītā konstrukcija ļauj precīzi noregulēt ierīces pozīciju, nodrošinot nepieciešamos brīvus attālumus un ērtu cauruļu izvietojumu. Komplektā viena plāksne, ražots Slovēnijā.

Ieguvumi

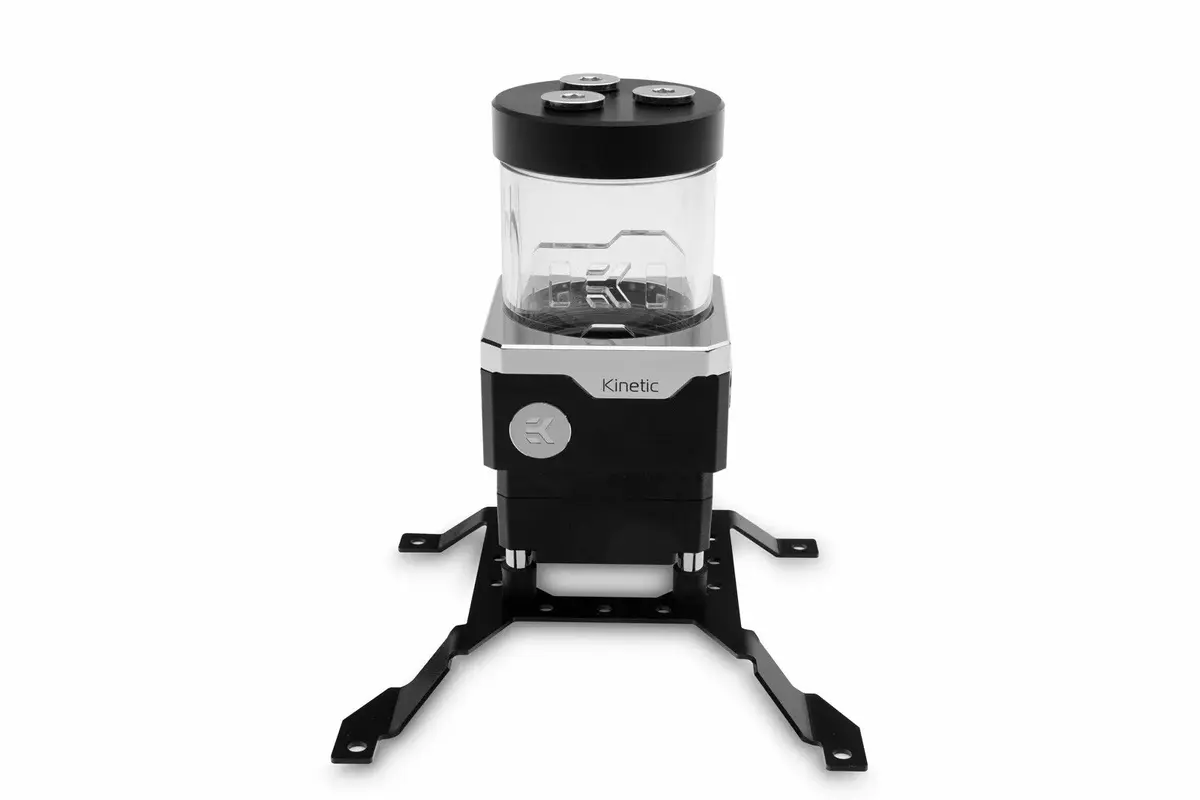

Plāksne nodrošina stingru un zema profila montāžu D5, DDC, SPC, VTX sūkņiem un atbilstošiem sūkņa-rezervuāra vienībām. Presētais tērauds ar 1,5 mm biezumu saglabā konstrukcijas stingrību, vienlaikus nodrošinot 11,5 mm augstumu, kas samazina iekšējo izvirzījumu korpusā. Melnais pārklājums labi iederas galvenokārt korpusa iekšpusē, un nobīdes mehānisms ļauj regulēt pozīciju vairākos virzienos gan horizontālā, gan vertikālā uzstādē.

Piemērots

• D5, DDC, SPC un VTX sūkņu montāžai pie 140 mm ventilatora caurumu izvietojuma (125 mm attālums)
• Sūkņa-rezervuāra kombinācijām ar 60 mm caurules diametru, izmantojot EK-RES X3 turētājus 60 mm (2 gab.)
• Pielāgotām šķidruma dzesēšanas sistēmām, kur nepieciešama kompaktā un regulējamā sūkņa novietošana
• Uzstādēm, kur nepieciešama horizontāla vai vertikāla montāža ar pozicionēšanas nobīdi

Atslēgas specifikācijas

• Materiāls: presēts tērauds, krāsots
• Krāsa: melna
• Platums: 140 mm (saderīgs ar 140 mm ventilatora montāžu, caurumu attālums 125 mm)
• Augstums: 11,5 mm
• Biezums: 1,5 mm
• Saderība: D5, DDC, SPC, VTX sūkņi un atbilstošas sūkņa-rezervuāra vienības
• Var uzstādīt horizontāli vai vertikāli ar nobīdes regulēšanas iespēju

Kā lietot

Novietojiet EKWB Loop Uni plāksni uz izvēlētajām 140 mm ventilatora montāžas atverēm (125 mm attālums) korpusā vai uz radiatora stiprinājuma. Piestipriniet sūkni vai sūkņa-rezervuāra vienību pie plāksnes, izmantojot atbilstošu stiprinājumu (skrūves vai turētājus atkarībā no modeļa). Ja tiek izmantots rezervuārs ar 60 mm cauruli, piestiprināšanai izmantojiet divus EK-RES X3 60 mm turētājus. Grieziet un orientējiet plāksni, lai nobīde atrastos nepieciešamajā virzienā: horizontālā uzstādē nobīdi var pārvietot pa kreisi, pa labi, uz priekšu vai atpakaļ; vertikālā uzstādē — pa kreisi, pa labi, uz augšu vai uz leju, lai nodrošinātu vajadzīgo brīvu vietu un cauruļu maršrutu.

Lietošanas ieteikumi

Pirms montāžas pārbaudiet saderību starp sūkņa vai rezervuāra stiprinājumu un caurules diametru. Ja nepieciešams, lietojiet vibrācijas slāpētājus vai gumijas starplikas trokšņa samazināšanai. Skrūves pievelciet vienmērīgi un neuzspiediet pārmērīgi, lai neizraisītu plāksnes deformāciju vai nepiespiestu blakus esošās detaļas.
