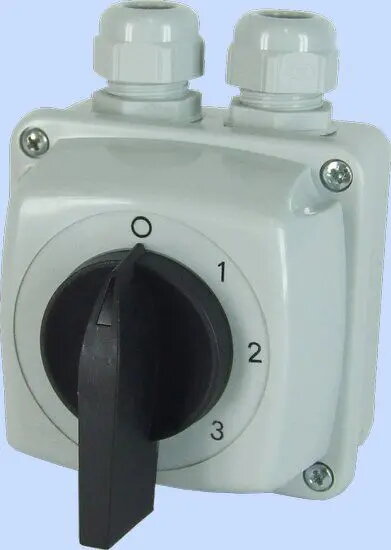

Elektromet Łuk E16-63 3P 16A 0-1-2-3 kulakslēdzis IP44 korpusā ir kompakts paneļiem paredzēts manuālais selector slēdzis, kas paredzēts pamatdarbībām rūpniecībā un darbnīcā. Ierīcei ir trīs polu kontakti un četru stāvokļu pārslēgšana (0, 1, 2, 3), nodrošinot uzticamu ķēžu izvēli un vienkāršu motoru vai vairākavotu ķēžu vadību. IP44 aizsargkorpuss aizsargā pret cietām daļiņām virs 1 mm un ūdens šļakatām, tāpēc to var izmantot vietās ar periodisku mitrumu vai putekļiem.
Priekšrocības
Slēdzim ir vienkārša mehāniskā konstrukcija un izturīgi kontakti, kas nodrošina konsekventu elektrisko pārslēgšanu pie nominālās strāvas. Trīspolu konfigurācija atbalsta trīsfāžu vai vairāku vadu lietojumus, bet skaidri atzīmētie stāvokļi nodrošina nepārprotamu lietotāja vadību. IP44 korpuss atvieglo montāžu paneļa priekšpusē un nodrošina pamatā aizsardzību bez papildus ierīkošanas, samazinot uzstādīšanas laiku un paneļa sarežģītību.
Piemērots
- Rokas izvēle trīsfāzu motoru ķēdēm
- Pārslēgšana starp dažādiem barošanas avotiem vai ķēžu ceļiem
- Vadības paneļi un iekārtu skapji darbnīcās un vieglajā rūpniecībā
- Lietojumi, kur nepieciešams kompakts paneļa selector ar šļakatu aizsardzību
Atslēgas specifikācijas
- Poli: 3
- Stāvokļi: 0 — 1 — 2 — 3
- Nominālā strāva: 16 A
- Montāža: paneļa montāža / priekšējā montāža
- Korpusa aizsardzība: IP44 (aizsardzība pret cietām daļiņām >1 mm un šļakatām)
- Vadība: manuāls kulakslēdzis
Kā lietot
Novietojiet kulakslēdzi sagatavotajā paneļa izgriezumā un nostipriniet saskaņā ar montāžas norādījumiem, nodrošinot pareizu izlīdzināšanu un stiprības momentu. Pievienojiet strāvas un slodzes vadus pie termināliem pēc shēmas un vietējiem elektroinstalācijas noteikumiem; pirms darbu uzsākšanas pārliecinieties, ka barošana ir izslēgta. Izmantojiet selektora stāvokļus, lai mainītu ķēžu maršrutus vai motora savienojumus: stāvoklis 0 — izslēgts/bezstrāvas, stāvokļi 1–3 — darba režīmi. Pēc uzstādīšanas pārbaudiet darbību bez slodzes un pēc tam ar normālu slodzi.
Ieteikumi lietošanai
Lietojiet vadus un uzgaļus, kas atbilst nominālajai strāvai, un nodrošiniet pareizu termināļu pievilkšanas momentu, lai izvairītos no pārkaršanas. Uzturiet korpusa blīves un hermetizācijas vietas tīras, lai saglabātu IP44 aizsardzību. Veiciet periodiskas pārbaudes, lai konstatētu kontaktu nodilumu un mehānisko darbību; ja novērojama pārmērīga nolietojuma vai nedroša pārslēgšanās, nomainiet slēdzi.
