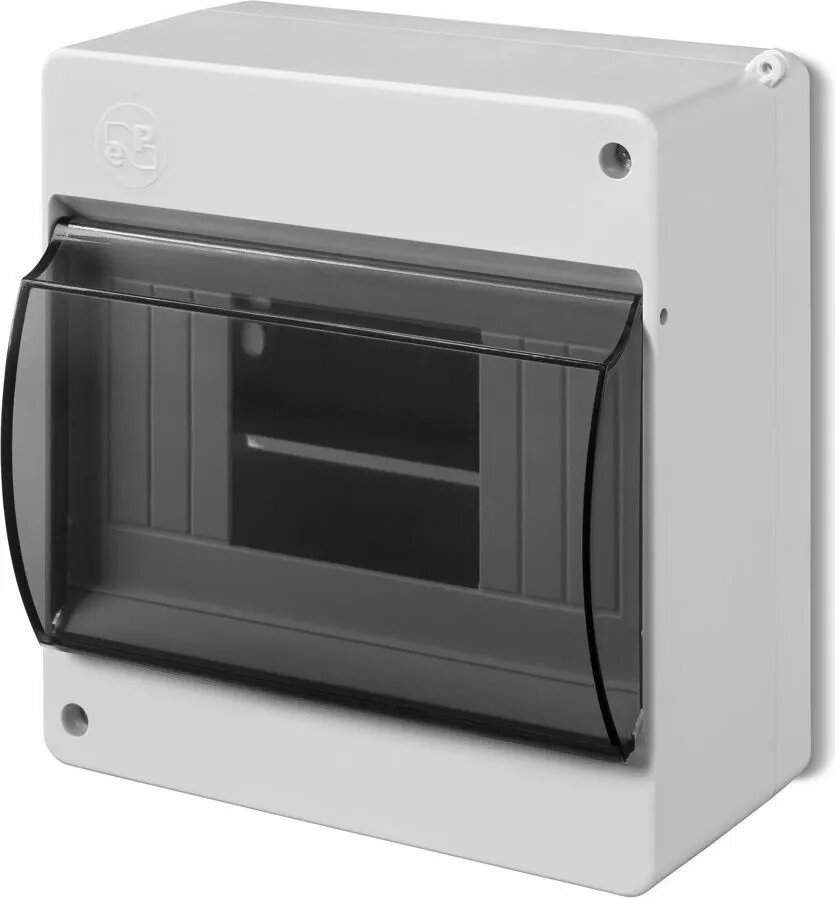

Sadales kārba ELEKTROPLAST MINI S-6 1x6 virszemes IP20 ar dūmainu vāku N+PE (2306-11)

ELEKTROPLAST MINI S-6 ir uz virsmas uzstādāma sadales kārba, paredzēta vienai rindai ar līdz sešiem modulāriem elementiem. Ierīcei ir IP20 aizsardzības klase un tā tiek piegādāta ar dūmakainu caurspīdīgu vāku, kas ļauj vizuāli pārbaudīt iekšējos elementus bez vāka atvēršanas. Kārba ir aprīkota ar N un PE stieplēm un paredzēta DIN sliedes montāžas moduļu, piemēram, automātisko slēdžu un noplūdes strāvas ierīču, izvietošanai dzīvojamās vai neliela komerctelpu elektroinstalācijās.

Priekšrocības

MINI S-6 kompaktais dizains aizņem maz vietas un ir piemērots ierobežotām virsmām. Dūmakainais vāks pasargā iekšējo aprīkojumu no putekļiem un nejauša kontakta, vienlaikus saglabājot iespēju vizuālai kontrolei. Virsmas montāža vienkāršo uzstādīšanu uz ģipškartona, mūra vai koka virsmām bez nišas izveides. Atsevišķas N un PE vadu kanālas nodrošina kārtīgu vadu izvietojumu un ērtu moduļu nomaiņu.

Piemērots

• Mazām sadales kārbām dzīvojamās telpās (līdz 6 moduļiem)
• Sekundārajām ķēdēm: apgaismojums, kontaktligzdas, nelieli sadzīves ierīces
• Nelielām komerctelpām vai palīgtelpām, kur nepieciešama kompaktā virsmas kārba
• Remonta vai modernizācijas gadījumiem, kad nav iespējams ierakt kārbu sienā

Kad var nebūt piemērots

Ierīcei ir IP20 aizsardzība, kas aizsargā tikai pret cietiem priekšmetiem un nenodrošina aizsardzību pret mitrumu; tā nav paredzēta ārpus telpām vai mitrām telpām. Ja nepieciešams vairāk nekā seši moduļi vai augstāka aizsardzības klase, jāizvēlas lielāka vai mitrumizturīga kārba.

Atslēgas specifikācijas

• Montāžas veids: uz virsmas
• Moduļu ietilpība: 1 rinda × līdz 6 moduļiem
• Aizsardzības klase: IP20
• Vāks: dūmakains caurspīdīgs, eņģēs
• Stieples: paredzētas N un PE stieples
• Piemērots: DIN sliedes modulāriem aizsardzības un pārslēgšanas elementiem
• Parasti izmanto: iekštelpu elektroapgade dzīvojamām un nelielām komerctelpām

Kā lietot

Piestipriniet kārbu pie gludas vertikālas virsmas, izmantojot piemērotus stiprinājumus atbilstoši sienas materiālam. Uzstādiet modulāros elementus uz DIN sliedes vienā rindā un nostipriniet līdz aizkavešanai. Pieslēdziet fāzes vadus, nulli un aizsargzemi pie ierīcēm un N/PE stieplēm saskaņā ar vietējiem normatīviem. Aizveriet dūmakaino vāku, lai aizsargātu iekārtu un, ja nepieciešams, marķējiet ķēdes. Elektrodarbus jāveic kvalificētam elektriķim, un pirms darba uzsākšanas jāatslēdz barošana.

Ko ņemt vērā pirms pirkuma

• Nepieciešamo moduļu skaits — līdz sešiem vienā rindā
• Vides apstākļi — tikai iekštelpām sausās telpās (IP20)
• Saderība ar plānotajiem DIN sliedes moduļiem un stieples izvietojumu
• Pieejamā vieta sienai un vieta vāka atvēršanai

Lietošanas ieteikumi

Uzstādīšanas laikā ievērojiet vietējos elektroinstalācijas noteikumus un izvēlieties aizsardzības ierīces pēc strāvas slodzes. Lai vizuāli pārbaudītu, izmantojiet dūmakaino vāku, taču atveriet kārbu tikai pēc barošanas atslēgšanas. Ārējām, mitrām vai lielākām instalācijām izvēlieties kārbu ar augstāku IP klasi vai lielāku ietilpību.
