Moduļu sadales kārba 1x6 ELEKTROPLAST ECONOMIC BOX RN 1/6 N+PE IP40 (dūmaka durvis) 2501-01

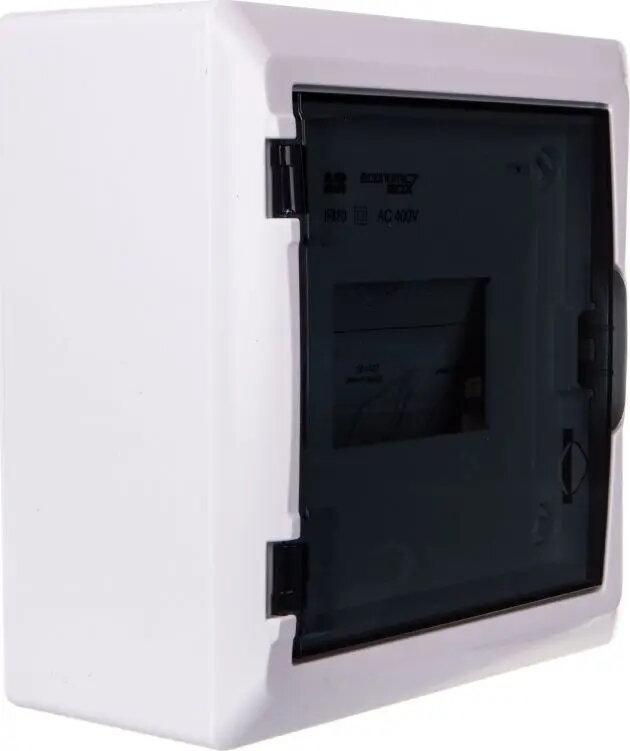

Modulārā sadales kaste 1x6 ELEKTROPLAST ECONOMIC BOX RN 1/6 N+PE IP40 (dūmainas durvis) paredzēta līdz sešu DIN moduļu uzstādīšanai vienā rindā. Korpuss nodrošina atsevišķas N (neitrāle) un PE (aizsargzeme) spaiļu grupas un aprīkots ar dūmainu caurspīdīgu durvīm, kas ļauj pārskatīt ierīces, saglabājot iekšējo aizsardzību IP40 līmenī.

Priekšrocības

ECONOMIC BOX RN 1/6 ir kompakts risinājums ar dūmainām durvīm, kas ļauj vizuāli kontrolēt iekārtas bez durvju atvēršanas. Atsevišķas N un PE spailes vienkāršo vadu pieslēgšanu un samazina kļūdu iespējamību. IP40 aizsardzība nodrošina aizsardzību pret cieto priekšmetu iekļūšanu (>1 mm) un ir piemērota iekštelpu sadales paneļiem. Modulārā konstrukcija ļauj uzstādīt standarta strāvas pārtraucējus, noplūdes ierīces un citus 35 mm DIN rieles komponentus.

Piemērots

• Mājokļa sadales paneļiem, kur nepieciešami līdz sešiem DIN moduļiem
• Nelieliem komerciāliem vai servisa skapjiem ar ierobežotu vietu aizsardzības ierīcēm
• Remontprojektiem, kur nepieciešama kompakta modulārā kaste ar vizuālu piekļuvi
• Situācijām, kur nepieciešamas atsevišķas neitrāles un zemes spailes kastē

Kad var nebūt piemērota

Šī kaste nav paredzēta ārējai uzstādīšanai vai vietām, kur nepieciešama augstāka aizsardzība pret mitrumu, jo IP40 neatbalsta ūdens izturību. Tā arī nav piemērota situācijām, kad nepieciešami vairāk nekā seši moduļi vai vairākrindu izvietojums.

Galvenās specifikācijas

• Moduļu ietilpība: 1 rinda × 6 DIN moduļi
• Spailes: atsevišķas neitrāles (N) un aizsargzemes (PE) spailes
• Aizsardzības klase: IP40 (iekštelpām, aizsardzība pret cietiem objektiem >1 mm)
• Durvju tips: dūmainas caurspīdīgas durvis uz eņģēm vizuālai kontrolei
• Uzstādīšana: sienas montāžas modulārā sadales kaste
• Ieteicamās ierīces: standarta strāvas pārtraucēji, noplūdes ierīces un 35 mm DIN rieles komponenti

Kā lietot

Piestipriniet kasti pie atbilstošas iekšējās sienas virsmas, izmantojot piemērotu stiprinājumu. Uzstādiet DIN rieles ierīces pieejamajās sešās moduļu vietās un nostipriniet tās. Pievienojiet ieejas barošanas vadus atbilstošajām fāžu klemēm, savienojiet neitrāli un zemi ar atsevišķajām N un PE spailēm. Savienojumus pieskrūvējiet saskaņā ar ražotāja norādījumiem un ievērojiet vietējās elektroinstalācijas prasības. Aizveriet dūmainās durvis, lai nodrošinātu aizsardzību un iespējamu vizuālu pārbaudi.

Pirms pirkšanas apsveriet

• Nepieciešamais moduļu skaits — kaste paredzēta līdz sešiem moduļiem vienā rindā
• Uzstādīšanas apstākļi — tikai iekštelpām, IP40 aizsardzība
• Saderība ar izvēlētajām ierīcēm 35 mm DIN rieles montāžai
• Vai ir nepieciešamas atsevišķas neitrāles un zemes spailes kastē

Lietošanas ieteikumi

Ievērojiet vietējos elektrodrošības noteikumus instalācijas laikā. Nodrošiniet piekļuvi apkopei un izmantojiet aizsardzības ierīces ar piemērotiem nomināliem. Ārējai vai mitrai videi izvēlieties korpusu ar augstāku IP klasi.
