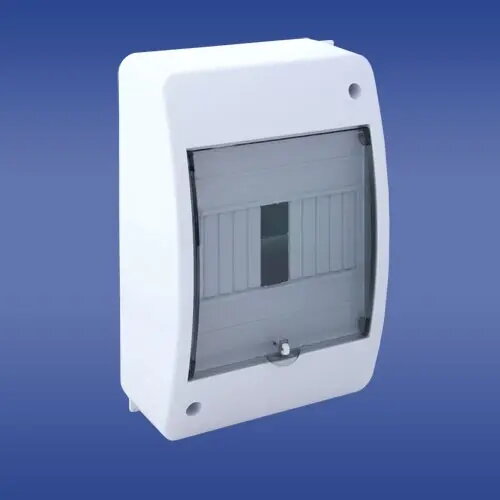

Modulāra sadales kārba ELEKTROPLAST RNTO 6S 1x6 uz virsmas IP42 bez PE/N (4.3)

ELEKTROPLAST RNTO 6S 1x6 virsmas uzstādāms sadales korpuss IP42 bez PE/N (4.3) paredzēts uzstādīšanai līdz sešām DIN sliedes modulierīcēm vienā rindā. Korpusam ir IP42 aizsardzības klase pret cietām daļiņām un notekūdeņu pilieniem, tas paredzēts automātu, RCD un citu modulāro ierīču izvietošanai dzīvojamos un nelielos komerciālos objektos. Korpusā nav iemontētas PE un N sliedes, nodrošinot iespēju pielāgot zemējuma un nulles savienojumu pēc projekta.

Priekšrocības

Vienrindas izkārtojums ļauj efektīvi izmantot vietu un vienkāršo vadu sakārtošanu uz DIN sliedes. Virsmas uzstādīšana atvieglo montāžu bez nepieciešamības ierokot sienā, savukārt IP42 klase nodrošina piemērotu aizsardzību iekštelpu sadales risinājumiem. Korpusā iespējams montēt standarta modulārās ierīces, kas atvieglo apkopi un nākotnes paplašināšanu. Piegāde bez PE/N sliedēm dod iespēju pielāgot savienojumus atbilstoši tehniskajam risinājumam.

Piemērots

• Elektroapgādes sadalnes dzīvojamām ēkām
• Mazs komerciāls vai biroja elektroinstalācijas aizsardzībai
• Rekonstrukcijas projekti ar nepieciešamību pēc virsmas montāžas
• Uzstādījumi, kur nepieciešama kompakta vienrindas DIN sliedes izvietošana

Galvenās specifikācijas

• Montāžas veids: virsmas uzstādāms
• Moduļu ietilpība: 1x6 (viena rinda, līdz sešām DIN sliedes modulierīcēm)
• Aizsardzības klase: IP42 (aizsardzība pret cietām daļiņām >1 mm un vertikāli krītošiem ūdens pilieniem)
• Saderība: standarta DIN sliedes modulārās ierīces, piemēram, automāti un RCD
• Sliedes: tiek piegādāts bez PE un N sliedēm (iespēja uzstādīt pēc projekta)
• Materiāls: izturīgs nemetālisks korpuss, paredzēts iekštelpām

Kā izmantot

Piestipriniet korpusu pie piemērotas gludas vertikālas virsmas, izmantojot piemērotus skrūves un enkursus atbilstoši sienas materiālam. Iekšpusē uzstādiet DIN sliedi un piestipriniet izvēlētās modulārās ierīces (automātus, RCD u. c.) vēlamajā secībā, maksimāli līdz sešām ierīcēm vienā rindā. Savienojiet PE un N sliedes vai atsevišķus vadus saskaņā ar vietējām elektroinstalācijas normām un projekta shēmu. Pēc vadu pieslēgšanas cieši aizveriet vāku, lai saglabātu IP42 aizsardzību.

Lietošanas ieteikumi

Pirms montāžas pārliecinieties par atbilstību vietējiem elektroinstalācijas noteikumiem un veiciet darbus kvalificētam elektriķim. Izvēlieties aizsardzības ierīces ar atbilstošiem nomināliem un nodrošiniet piekļuvi apkopei un ventilācijai. Nav ieteicams uzstādīt korpusu ārā vai vietās ar tiešu ūdens iedarbību, jo tas paredzēts iekštelpām.
