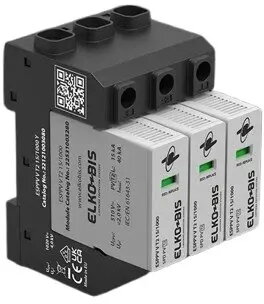

Pārsprieguma ierobežotājs ELKO-BIS ESPPV V T2 15/1000 Y (MPN 22121003080)

ELKO-BIS ESPPV V T2 15/1000 Y ir Type 2 pārsprieguma ierobežotājs, paredzēts uzstādīšanai zemas sprieguma sadales skapjos, lai aizsargātu elektriskos tīklus un pievienotās ierīces no īslaicīgiem pārspriegumiem. Ierīce paredzēta Y konfigurācijas sistēmām (trīsfāžu ar nullvadu) un nodrošina nominālo izlādes jaudu 15 kA un atlikušā sprieguma rādītāju 1000 V.

Priekšrocības

Šis pārsprieguma ierobežotājs apvieno kompaktu dizainu DIN sliedes montāžai ar raksturlielumiem, kas piemēroti sadales līmeņa aizsardzībai. Nominālā 15 kA izlādes spēja un noteiktais atlikušais spriegums nodrošina paredzamu klampingas veiktspēju Y konfigurācijas zemsprieguma instalācijās. Ierīce paredzēta integrācijai standarta sadales skapjos un samazina pārlieku slodzi uz apakšējām ierīcēm.

Piemērots

• Zemsprieguma sadales skapji dzīvojamās ēkās
• Gaismas komerciālas elektroinstalācijas
• Jutīgas patērētāju elektronikas un sadzīves tehnikas aizsardzība
• Trīsfāžu sistēmas ar nullvadu (Y konfigurācija)

Kad tas var nebūt piemērots

Šis Type 2 ierobežotājs paredzēts īslaicīgu pārspriegumu aizsardzībai sadales līmenī un neaizstāj pilnīgu zibensizlādes aizsardzības sistēmu vai Type 1 ierīces, kas nepieciešamas ieejās paaugstināta riska vietās. Tas var nebūt piemērots instalācijām, kur nepieciešama lielāka izlādes jauda vai zemāks atlikušais spriegums par 1000 V.

Atslēgas specifikācijas

• Pārsprieguma aizsardzības klase: Type 2
• Nominālā izlādes strāva: 15 kA
• Atlikušais (caurlaisto) spriegums: 1000 V Y konfigurācijai
• Lietojums: zemsprieguma sistēmas Y konfigurācijā (trīsfāžu ar nullvadu)
• Montāža: saderība ar DIN sliedi sadales skapjos

Kā lietot

Uzstādiet ierīci uz DIN sliedes sadales skapī saskaņā ar vietējām elektroinstalācijas prasībām un ražotāja norādījumiem. Pievienojiet ierīci fāžu un nullvadu vadiem atbilstoši klemšu marķējumam Y sistēmā. Nodrošiniet koordināciju ar ieejas pārslodzes aizsardzību un citiem pārsprieguma aizsardzības elementiem, kā arī drošu zemējumu. Regulāri pārbaudiet savienojumus un ierīces stāvokli kā daļu no parastās apkopes.

Pirms iegādes apsvērumi

• Pārliecinieties par saderību ar jūsu tīkla konfigurāciju (Y konfigurācija, trīsfāžu ar nullvadu).
• Novērtējiet, vai 15 kA nominālā izlādes spēja un 1000 V atlikušais spriegums atbilst jūsu aprīkojuma aizsardzības prasībām.
• Pārbaudiet pieejamo vietu montāžai un prasības DIN sliedes uzstādīšanai.
• Nodrošiniet atbilstošu zemējumu un koordināciju ar citiem aizsardzības līdzekļiem.

Lietošanas ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet šo Type 2 pārsprieguma ierobežotāju kā daļu no saskaņotas aizsardzības shēmas: kombinējiet ar augstākas klases ierīcēm, ja nepieciešama lielāka izlādes jauda vai zemāks caurlaisto spriegums, un ievērojiet pareizu zemēšanas praksi. Nomainiet ierīci pēc spēcīgiem pārspriegumiem vai ja inspekcijas laikā konstatētas bojājumu pazīmes.
