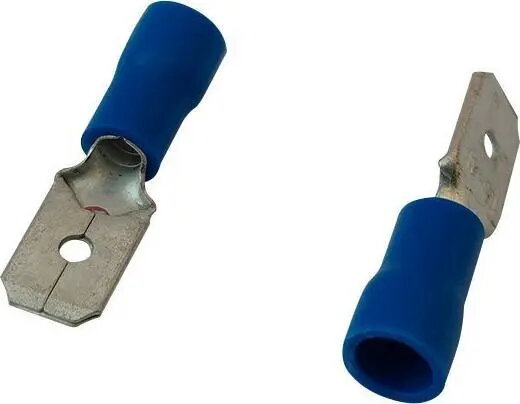

Iegremdējams izolēts spailes gals EPM E-652-0002 vadiem 1.5–2.5 mm², pins 0.8×6.35 mm, 10 gab.

EPM izoliētie spailes (modelis E-652-0002) paredzētas daudzvadu vara vadītāju noslēgšanai ar šķērsgriezumu 1,5–2,5 mm². Katram spailei ir izturīgs izolējošs apkakle un stingrs tapas profils 0,8 × 6,35 mm, kas atvieglo ievietošanu klemēs, savienotājos un skrūvveida kontaktos. Komplektā 10 gab. Spailes novērš vadītāju šķiedru izplēšanu, nodrošina stabilu elektrisko kontaktu un atvieglo montāžu sadalīšanas skapjos un vadības paneļos.

Priekšrocības

Izoliētās spailes nodrošina vienmērīgu vadītāja fiksāciju un mehānisku stabilitāti savienojuma vietā. Izolējošā apkakle sniedz papildu elektrisko izolāciju un pretestības pret stiepšanos funkciju, bet stingrais taps nodrošina ātru un drošu ievietošanu dažādos kontaktos. Spailes samazina brīvo šķiedru risku un uzlabo opaļumu un kvalitāti obrotošanas rezultātā.

Piemērots

• Daudzvadu vara vadītāju noslēgšanai ar šķērsgriezumu 1,5–2,5 mm²
• Ievietošanai klemēs, skrūvveida savienotājos un kontaktos, kas pieņem tapu 0,8 × 6,35 mm
• Sadalīšanas skapjos, vadības skapjos un rūpnieciskās elektroinstalācijās
• Esošu elektrisko instalāciju remontam un modernizācijai, lai uzlabotu kontakta uzticamību

Atslēgas specifikācijas

• Vadītāja šķērsgriezums: 1,5–2,5 mm²
• Tapas izmērs: 0,8 × 6,35 mm
• Izolējošā apkakle elektriskajai izolācijai un sprieguma mazināšanai
• Materiāls: tinota vara gredzens ar izolējošu uzmavu (raksturīgi izoliētām spailēm)
• Iepakojuma daudzums: 10 gab.

Kā lietot

Noņemiet vadītāja izolāciju uz garumu, kas atbilst spailes uzmavai, ievietojiet visus vadītāja vadus pilnībā spailes metāla gredzenā, lai ārpusē neizņemtu šķiedras, pēc tam veiciet obrotošanu ar piemērotu obrotošanas instrumentu paredzētu 1,5–2,5 mm² uzmavu. Pēc obrotošanas pārbaudiet, vai izolējošā apkakle cieši sēž pie kabeļa izolācijas un vai tapa ir taisna, lai to varētu ievietot klemē. Pieskrūvējiet klemmas skrūvi atbilstoši ražotāja norādītajam griezes momentam, lai nodrošinātu drošu elektrisko un mehānisko savienojumu.

Lietošanas ieteikumi

Izmantojiet atbilstošu obrotošanas matricu 1,5–2,5 mm² uzmavām un pārbaudiet obrotošanas kvalitāti pēc pilnas metāla kompresijas; izvairieties no izmantošanas knaiblēm vai nespējificētiem instrumentiem. Precīzi izvēlieties spailes izmēru atbilstoši vadītāja šķērsgriezumam un pārliecinieties, ka klemme pieņem norādītā izmēra tapu, lai saglabātu drošus un zemas pretestības savienojumus.
