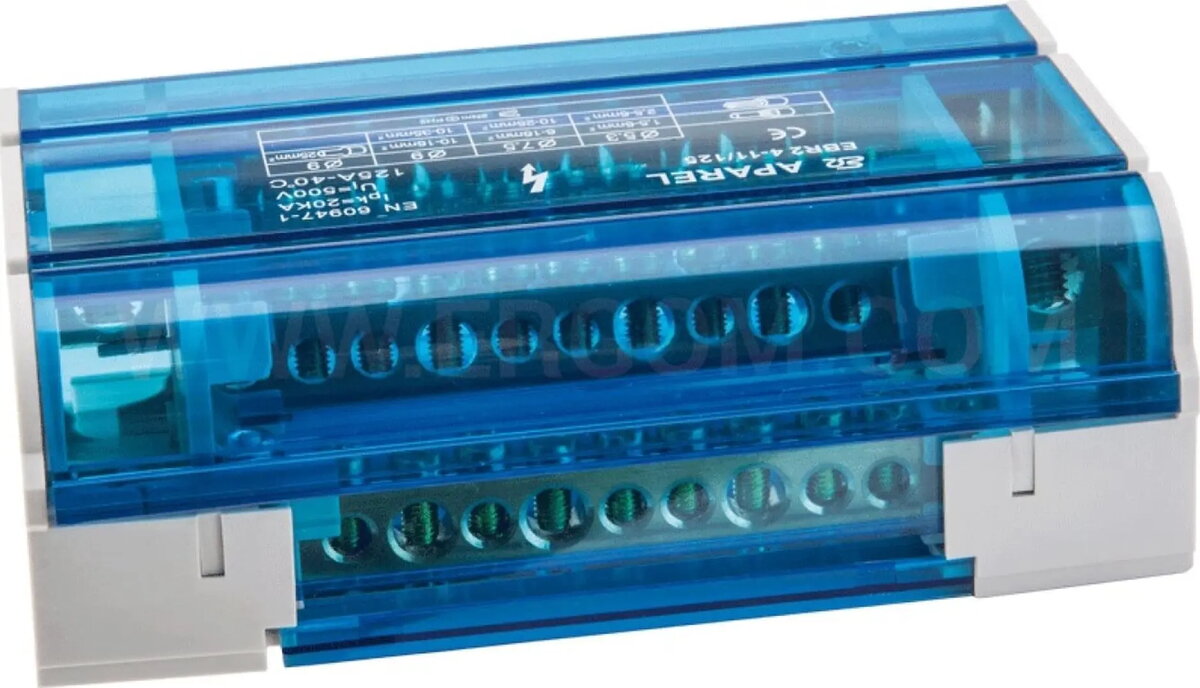

Ergom EBR2 4-polu sadales bloks 125A ar 1x10-35mm2, 3x10-25mm2 un 7x2.5-6mm2 spailēm

Ergom EBR2 ir profesionāls 4-polu sadales bloks, kas paredzēts efektīvai elektroenerģijas sadalei rūpnieciskajos un komerciālajos vadības paneļos. Ar 125A nominālo strāvu šis kompaktais bloks nodrošina uzticamu risinājumu sarežģītu elektroinstalāciju organizēšanai, garantējot drošus savienojumus un optimālu strāvas sadali starp vairākām ķēdēm.

Priekšrocības

Šis sadales bloks piedāvā augstu elastības pakāpi, nodrošinot dažādu izmēru spailes vienā kompaktā korpusā. Tā izturīgā konstrukcija nodrošina ilgmūžību un stabilu elektrisko veiktspēju pat prasīgos apstākļos. Apvienojot vairākus savienojumus vienā organizētā punktā, tas ievērojami samazina uzstādīšanas laiku un atvieglo apkopes darbus elektriskajos skapjos.

Piemērots

• Rūpnieciskajiem vadības paneļiem
• Komerciālajām elektroenerģijas sadales sistēmām
• Barošanas pārvaldībai automatizācijas skapjos
• Elektroinstalācijas organizēšanai modulārajos elektriskajos korpusos

Kad tas var nebūt piemērots

Šis sadales bloks nav paredzēts izmantošanai augstsprieguma pārvades līnijās vai vidēs, kur slodze pārsniedz 125A nominālo strāvu. Tas nav piemērots arī uzstādīšanai ārpus telpām, ja vien tas nav ievietots atbilstošā IP aizsardzības klases korpusā, lai novērstu mitruma un putekļu iekļūšanu.

Galvenās specifikācijas

• Polu skaits: 4
• Maksimālā strāva: 125A
• Ieejas spailes: 1 x 10-35 mm²
• Lielās izejas spailes: 3 x 10-25 mm²
• Mazās izejas spailes: 7 x 2.5-6 mm²

Kā lietot

Pirms Ergom EBR2 uzstādīšanas pārliecinieties, ka strāvas padeve ir pilnībā atslēgta. Nostipriniet bloku uz standarta DIN sliedes vai tieši pie paneļa pamatnes. Ievietojiet galveno barošanas kabeli norādītajā 10-35 mm² ieejas spailē un pievelciet skrūvi ar ražotāja ieteikto griezes momentu. Pievienojiet sadales kabeļus atbilstošajām izejas spailēm, pārliecinoties, ka vada šķērsgriezums atbilst spailes ietilpībai. Pirms strāvas ieslēgšanas pārbaudiet, vai visi savienojumi ir stingri.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu ķēdes kopējā strāvas slodze nepārsniedz 125A.
• Pārbaudiet, vai kabeļu šķērsgriezumi ir saderīgi ar norādītajiem spaiļu diapazoniem.
• Pārbaudiet, vai vadības panelī ir pietiekami daudz vietas bloka izmēriem.
• Apstipriniet, vai izejas spaiļu skaits atbilst jūsu konkrētajām ķēdes prasībām.

Lietošanas ieteikumi

Vienmēr izmantojiet atbilstošus uzgaļus vai čaulas, pievienojot daudzdzīslu vadus, lai nodrošinātu drošu un zemas pretestības kontaktu. Regulāri pārbaudiet spaiļu skrūves plānotās apkopes laikā, lai pārliecinātos, ka tās paliek stingras, īpaši vidēs, kurās ir vibrācija.
