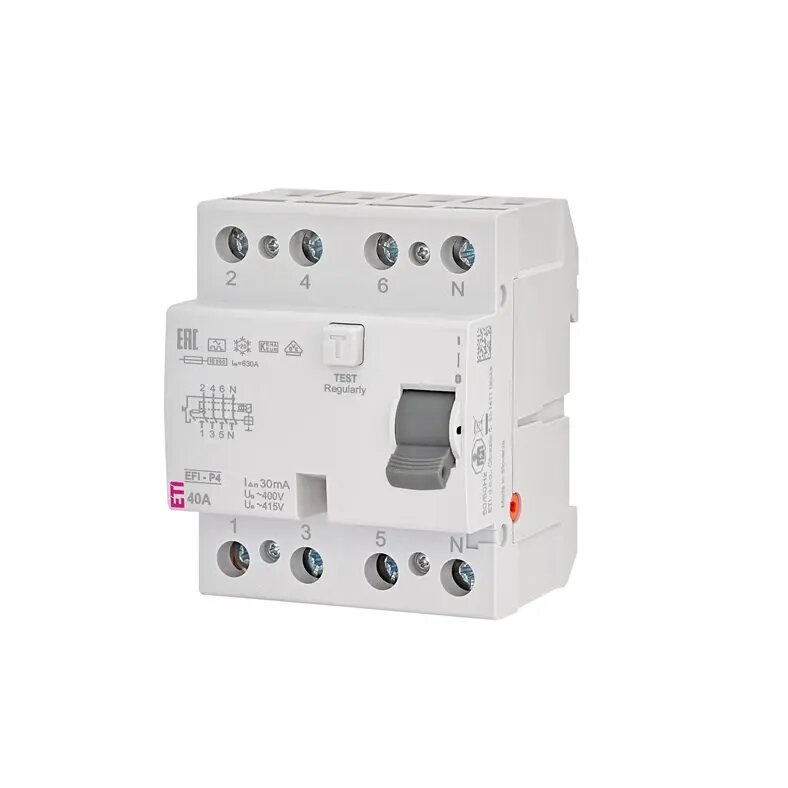

Atlikuma (RCD) automāts EFI-P4 40A 4P 30mA A tips 10kA

Diferenču (pretstraumes) automātiskais izslēdzējs EFI-P4 40A 4P 30mA Type A 10kA apvieno noplūdes strāvas detektēšanu ar pārsprieguma/īsstrāvas aizsardzību vienā četrpolu ierīcē. Ierīce ir paredzēta 40 A nominālajai strāvai un 30 mA noplūdes jutībai ar Type A detekciju, kas aptver maiņstrāvas un pulsējošas līdzstrāvas noplūdes. Izslēgšanas spēja 10 kA atbilst tipiskām īssavienojuma strāvām mājsaimniecību un nelielu komerciālu objektu tīklos.

Priekšrocības

Šī ierīce apvieno UZO un automātiskā slēdža funkcijas, samazinot komponentu skaitu sadales skapī un vienkāršojot uzstādīšanu. Type A nodrošina uzlabotu detektēšanu ķēdēm ar elektroniskām iekārtām, kuras var radīt pulsējošas noplūdes. Četrpolu konstrukcija ļauj vienlaicīgi atvienot visus vadus trīsfāžu sistēmās ar nulles vadu, uzlabojot drošību bojājuma gadījumā. 10 kA izslēgšanas spēja nodrošina, ka ierīce spēj pārtraukt parasti sastopamās avārijas strāvas.

Piemērots lietošanai

• Trīsfāžu vai vienfāzes mājas elektroinstalācijām ar nulles vadu
• Mazām komerciālām telpām un vieglajām ražošanas iekārtām
• Ķēdēm ar elektroniskām ierīcēm, kas var radīt pulsējošu līdzstrāvas noplūdi
• Kontaktligzdu grupu, apgaismojuma līniju un nelielu motoru aizsardzībai

Kad var nebūt piemērots

Šī ierīce paredzēta izmantošanai ar nominālo strāvu 40 A un noplūdes jutību 30 mA; tā nav piemērota vietām ar lielāku pastāvīgu slodzi vai citām nepieciešamajām jutībām. Lielākām elektroinstalācijām var būt nepieciešama koordinācijas pārbaude ar augstākas pakāpes aizsardzības ierīcēm.

Galvenās specifikācijas

• Nominālā strāva: 40 A
• Polu konfigurācija: 4 poli
• Noplūdes jutība: 30 mA
• Noplūdes tipa detekcija: Type A (maiņstrāva un pulsējoša līdzstrāva)
• Izslēgšanas spēja: 10 kA

Kā lietot

Uzstādiet ierīci uz DIN sliedes sadales skapī saskaņā ar vietējiem elektroinstalācijas normatīviem. Pievienojiet fāzes un nulles vadus norādītajām spailēm, nodrošinot pareizu fāžu secību trīsfāžu shēmās. Pārliecinieties par savietojamību ar citiem aizsardzības elementiem un izvietojiet ierīci pieejamā vietā apkopēm. Pēc uzstādīšanas un regulāri veiciet funkcionalitātes pārbaudi, izmantojot testa pogu vai atbilstošu testierīci saskaņā ar vietējiem noteikumiem.

Ko ņemt vērā pirms pirkuma

• Pārbaudiet, vai 40 A nominālā strāva atbilst plānotajai slodzei
• Pārliecinieties, ka nepieciešama Type A detekcija jūsu aprīkojumam
• Noskaidrojiet, vai 4 polu ierīce atbilst jūsu sadales shēmai (trīsfāze ar nulli)
• Novērtējiet vietu sadales skapī un DIN sliedes ietilpību 4P ierīcei

Lietošanas ieteikumi

Lai nodrošinātu drošu darbību, lietojiet ierīci kopā ar pareizi izvēlētiem aizsargierīcēm un ievērojiet vietējos elektroinstalācijas noteikumus. Veiciet funkcionalitātes testus pēc montāžas un regulāri, un bojājumu gadījumā nomainiet ierīci.
