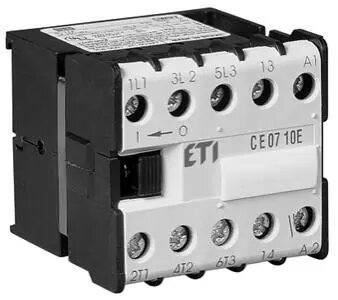

Kontaktors Eti-Polam CE07.10 230V 50/60Hz 7A 3-polu 230V AC spolē 1 NO 0R (MPN 004641023)

Kontaktors Eti-Polam CE07.10 ar 230 V AC spolē ir trīspolu jaudas kontaktors, kas paredzēts darbam pie 50/60 Hz un ar nominālo strāvu 7 A. Ierīcei ir viens normāli atvērts kontakts (1 NO) un tā ir piemērota slēgšanai un vadībai apgaismojumam, motoru un rezistīvo slodžu vadības shēmās rūpnieciskos un komerciālos sadales skapjos.

Priekšrocības

Kontaktors izmanto standarta 230 V AC spolē darbību, kas nodrošina savietojamību ar ierastām vadības instalācijām. Trīspolu izpildījums ļauj vienlaicīgi pārslēgt trīs vadus, bet viens normāli atvērtais kontakts vienkāršo ieslēgšanas/izslēgšanas shēmas. Ierīce ir paredzēta uzstādīšanai panelī un integrācijai esošā elektroapgādes iekārtā.

Piemērots

• Apgaismojuma ķēžu pārslēgšanai komerciālos un rūpnieciskos skapjos
• Nelielu un vidēju vienfāzu motoru vadībai
• Rezistīvo slodžu, piemēram, sildītāju, pārslēgšanai
• Lietošanai kā vadības elements automatizācijas un relejloģikas shēmās

Kad var nebūt piemērots

Ar nominālo strāvu 7 A kontaktors var nebūt piemērots jaudīgiem motoriem vai lielām slodzēm ar augstu strāvas pieplūdi. Ierīce paredzēta 230 V AC spolēm — ja nepieciešama DC spole vai cits vadības spriegums, jāizvēlas cita versija. Plašiem induktīviem slodzēm ar būtisku ieslēgšanas strāvu ieteicams izmantot kontaktoru ar lielāku nominālo strāvu vai papildus aizsardzību.

Galvenās specifikācijas

• Polu skaits: 3 (trīspolu kontaktors)
• Spoles spriegums: 230 V AC
• Nominālā strāva: 7 A
• Frekvence: 50/60 Hz savietojams
• Kontaktgrupa: 1 normāli atvērts kontakts (1 NO)
• Montāža: uzstādīšanai elektropanelī / DIN sliedes saderīgs korpuss

Kā lietot

Uzstādiet kontaktoru piemērotā elektro skapī vai korpusā saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Pievienojiet vadības barošanu 230 V AC spolēm un novadiet slodzes vadus cauri trim galvenajiem poliem. Nolokiet un pievelciet klemmas atbilstoši norādījumiem, nodrošiniet atbilstošu aizsardzību pret pārslodzi un īssavienojumiem. Izmantojiet termiskos relejus vai drošinātājus, ja darbojas ar motoru vai induktīvām slodzēm. Pēc uzstādīšanas pārbaudiet kontaktora darbību bez slodzes pirms pilnas ekspluatācijas.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka nominālā strāva 7 A atbilst plānotajai slodzei un ņemiet vērā palaišanas strāvas
• Apstipriniet, ka vadības spriegums 230 V AC ir pieejams jūsu sistēmā
• Novērtējiet, vai 1 NO kontaktu konfigurācija atbilst jūsu pārslēgšanas vajadzībām
• Pārbaudiet uzstādīšanas vietu un paneli trīspolu kontaktora ietilpībai

Lietošanas ieteikumi

Lietojiet atbilstošus aizsardzības elementus (drošinātāji, slēdži un termoreleji) un, ja nepieciešams, pievienojiet slāpēšanas ierīces induktīvu ķēžu aizsardzībai. Veiciet regulāras vizuālās pārbaudes un kontaktu pretestības mērījumus profilaktiskai apkopei.
