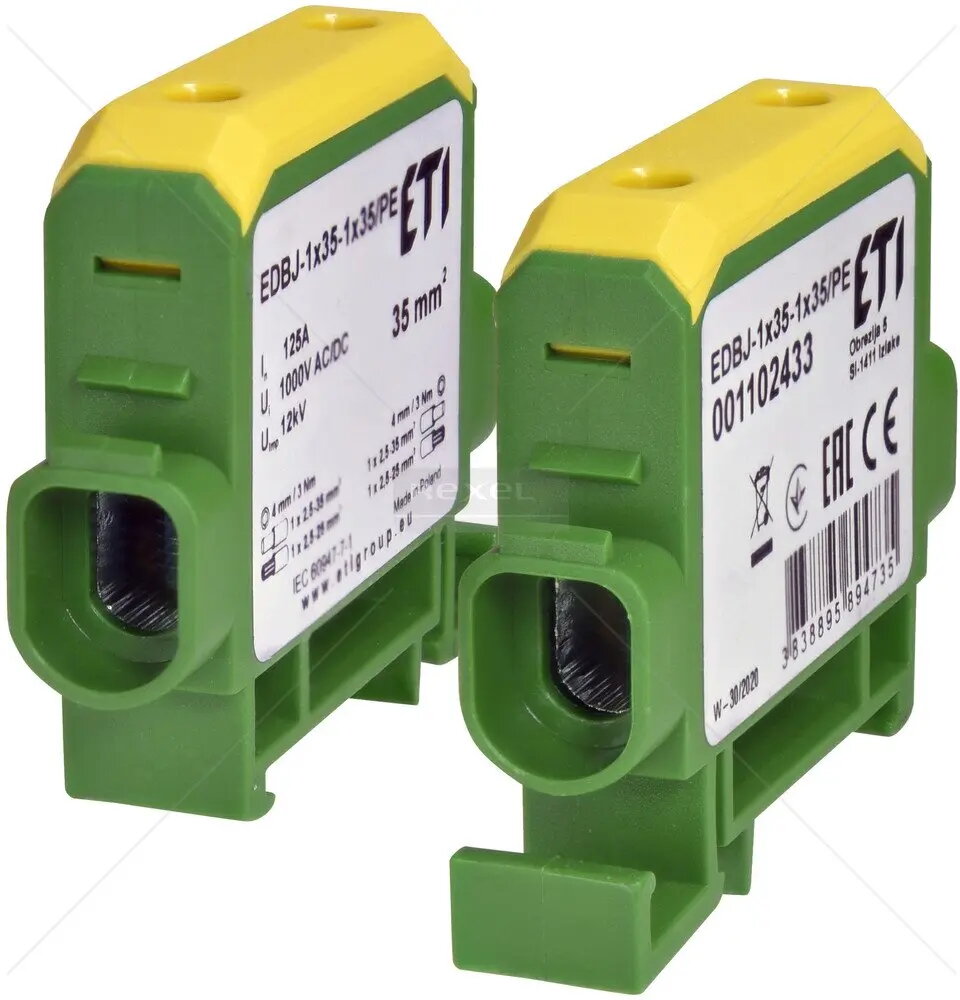

Spailes savienotājs Etipo EDBJ-1x35-1x35PE (MPN 001102433) 125A vienpolu Al/Cu vadiem 2,5–35 mm² dzeltenzaļš

Vienspieda spailes savienotājs Etipo EDBJ-1x35-1x35PE, nominālais strāvas vērtējums 125 A, nodrošina drošu mehānisku un elektrisku savienojumu alumīnija un vara vadītājiem ar šķērsgriezumu no 2,5 līdz 35 mm². Savienotājs paredzēts zemējuma (PE) ķēdēm un vadītāju pāreju vietām, kur tiek izmantoti jaukti Al/Cu vadi. Dzeltens zaļā izolācija iezīmē aizsargzemes vadītāju un nodrošina izolāciju un pamatīgu mehānisku aizsardzību rūpnieciskajās un ēku elektroinstalācijās.

Priekšrocības

Savienotājs pieņem gan alumīnija, gan vara vadītājus ar šķērsgriezumu 2,5–35 mm² un ir paredzēts pastāvīgai slodzei līdz 125 A, nodrošinot saderību ar dažādiem instalācijas scenārijiem. Vienspieda dizains vienkāršo montāžu ierobežotās telpās. Dzeltens zaļā izolācija ļauj skaidri identificēt PE vadītāju atbilstoši krāsu konvencijām. Konstrukcija nodrošina stabilu spiedienu un zemu kontaktpretestību uzticamai elektriskai vadībai.

Piemērots

• Aizsargzemes (PE) savienojumiem komerciālajos un dzīvojamo māju skapjos
• Pārejas vietām starp alumīnija un vara vadītājiem
• Rūpnieciskai sadales iekārtai un spaiļu blokiem, kas prasa vienspieda PE kontaktu
• Uzturēšanas un modernizācijas darbu projektiem ar jauktu metālu vadiem

Atslēgas specifikācijas

• Nominālā strāva: 125 A
• Vadītāju šķērsgriezuma diapazons: 2,5–35 mm²
• Saderīgi vadītāju materiāli: alumīnijs (Al) un vara (Cu)
• Poli: vienspieda
• Izolācijas krāsa: dzeltens zaļa (PE identifikācija)

Kā lietot

Izvēlieties vadītāju atbilstoši norādītajam šķērsgriezumam un nozāģējiet izolāciju uz ieteicamo garumu, lai nodrošinātu drošu satvērienu. Ievietojiet vadītāju spailes misiņā un pievelciet skrūvi vai spiediena mehānismu ar ražotāja ieteikto griezes momentu, lai iegūtu ciešu kontaktu, nebojājot vada dzīslu. Pārejot starp alumīniju un varu, nodrošiniet kontaktvirsmu tīrību un, ja nepieciešams, lietojiet oksidācijas novēršanas līdzekli atbilstoši vietējai praksei. Piestipriniet spaili paredzētajā sadales skapī vai uz sliedes, nodrošinot dzeltens zaļās izolācijas pieslēgumu aizsargzemes ķēdei.

Ieteikumi lietošanai

Veiciet regulāru vizuālu pārbaudi, lai konstatētu savienojumu atbrīvošanos, koroziju vai pārmērīgu sasilšanu. Ja nepieciešams, pievelciet savienojumus līdz noteiktajam griezes momentam un nomainiet spaili, ja redzamas mehāniskas bojājuma pazīmes vai ievērojama oksidācija.
