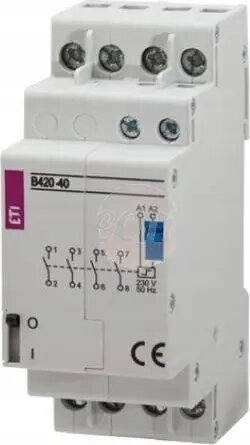

Bistabils kontaktors Etipo RBS420-40-230V AC, 20A, 4-polus, 2-moduļu

Etipo RBS420-40-230V AC bistabilais kontaktors ir četrpolu, divu moduļu slēdzējs ar nominālo strāvu 20 A un vadības spolīti 230 V AC. Pateicoties fiksējošajam mehānismam, kontaktors saglabā pēdējo ieslēguma/izslēguma stāvokli bez pastāvīgas spolītes barošanas, kas samazina tukšgaitas enerģijas patēriņu. Kompaktais divu moduļu korpuss paredzēts montāžai uz DIN sliedes sadales skapī, kur nepieciešama telpas ekonomija un uzticama tālvadības pārslēgšana.

Priekšrocības

Bistabilā konstrukcija nodrošina uzticamu stāvokļa noturēšanu bez nepārtrauktas spolītes strāvas, samazinot enerģijas patēriņu. Četri neatkarīgi polu kontakti ļauj vienlaikus pārslēgt vairākas ķēdes vai daudzfāžu slodzes, katra ar 20 A nominālo strāvu. Divu moduļu platums ietaupa vietu sadales skapī un atvieglo montāžu uz standarta DIN sliedes. Vadības spolītes spriegums 230 V AC atbilst parastajām ēku vadības sistēmām un atvieglo integrāciju.

Piemērots

• Apgaismojuma shēmas un grupu ieslēgšana dzīvojamās un komerctelpās
• Nelielu motoru un ventilatoru vadība, kur vēlama fiksēta kontaktu pozīcija
• Ēku automatizācijas sistēmas, kur nepieciešama tālvadības ieslēgšana/izslēgšana ar zemu tukšgaitas patēriņu
• Vairāku vienfāzes ķēžu pārslēgšana vai līdzsvarotu trīsfāzu slodžu vadība ar kombinēto polu izmantošanu

Atslēgas specifikācijas

• Kontaktkonfigurācija: 4 poli
• Nominālā slēdzamā strāva: 20 A
• Vadības spolītes spriegums: 230 V AC
• Moduļu platums: 2 moduļi (montāža uz DIN sliedes)
• Darba režīms: bistabils (fiksējošs) mehānisms, kas saglabā kontaktu stāvokli bez pastāvīgas spolītes barošanas

Kā lietot

Uzstādiet kontaktoru uz standarta DIN sliedes sadales skapī, nodrošinot pareizu orientāciju un stingru fiksāciju. Pievienojiet fāzes un slodzes vadus pie atbilstošajām polu spailēm, ievērojot vadu šķērsgriezumu prasības un drošības normatīvus nominālajai 20 A strāvai. Pievadiet 230 V AC vadību uz spolītes spailēm saskaņā ar vadības shēmu; īss impulss uz atbilstošo vadības ieeju mainīs un nofiksēs kontaktora stāvokli. Pēc uzstādīšanas pārbaudiet darbību, aktivizējot vadības signālus un kontrolējot ķēžu savienojumu vai slodzes reakciju.

Lietošanas ieteikumi

Izmantojiet piemērotu ķēdes aizsardzību atbilstoši slodzei un vietējiem elektroinstalācijas noteikumiem. Neizmantojiet ierīci, lai tieši pārslēgtu ļoti induktīvas vai lielas palaišanas strāvas slodzes bez atbilstošas slāpēšanas vai palaišanas strāvas ierobežošanas. Kritiskos pielietojumos iesaka papildus izmantot palīgkontaktus vai stāvokļa uzraudzību automatizācijas sistēmā.
