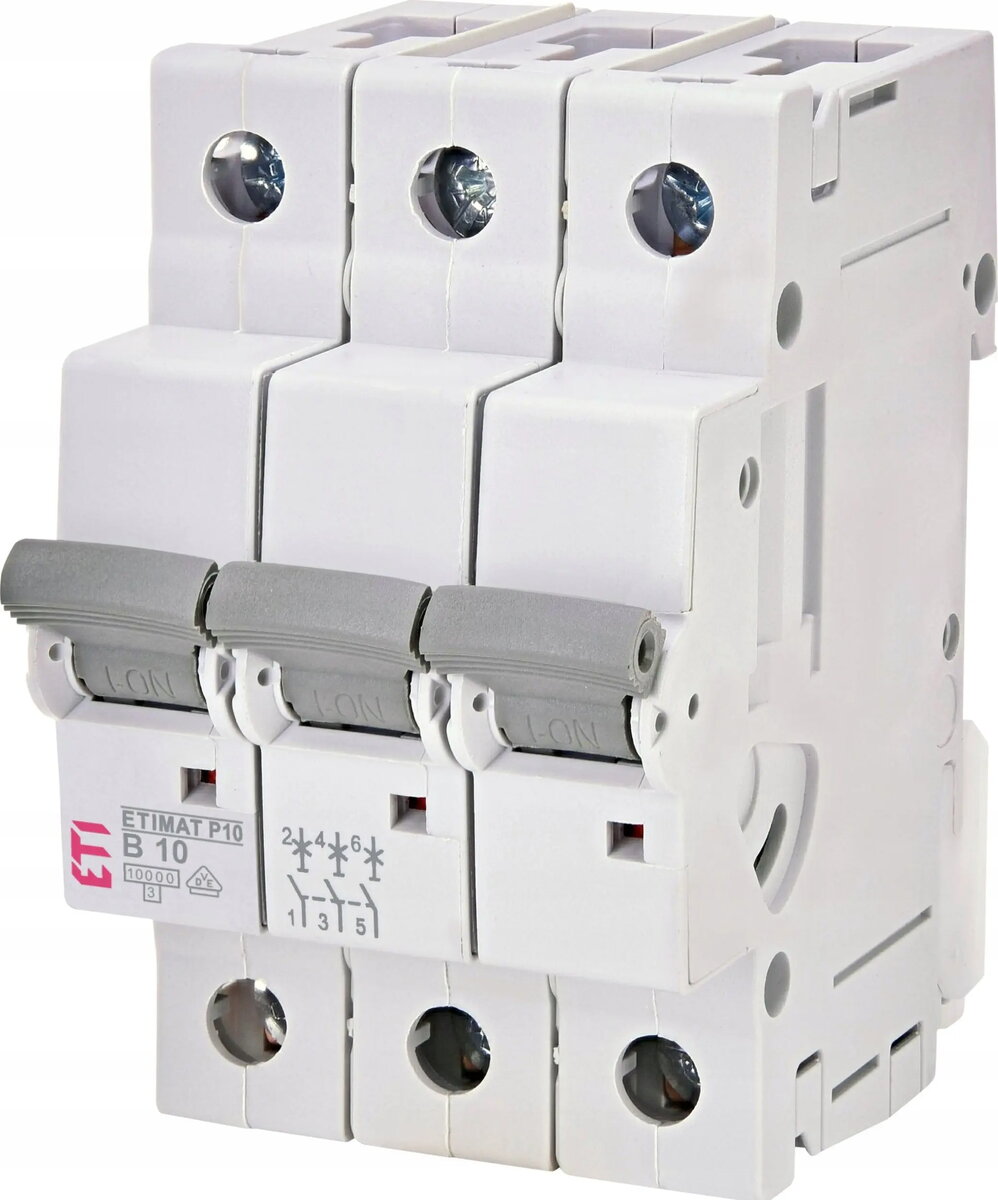

Automātiskais slēdzis Etipo ETI Polam Asti Etimat 10 271030100 3P B 10A 10kA AC

Circuit Breaker Etipo ETI Polam Asti Etimat 10 3P B 10A 10kA AC ir trīspolju automātiskais slēdzis, paredzēts pārslodzes un īssavienojuma aizsardzībai zemsprieguma elektroinstalācijās. Ierīcei ir termomagnētiskā atslēgšanās, kas nodrošina aizsardzību pret pārslodzi un īssavienojumiem, un tā ir piemērota montāžai sadales skapjos dzīvojamām un nelielām komerciālām telpām. Slēdzis spēj pārtraukt kļūmes strāvas līdz 10 kA (AC) un tam ir B raksturlīkne, kas pieļauj uzticamu darbību ar mēreniem ierosmes strāvas viļņiem.

Priekšrocības

Trīspolju automāts apvieno termisko un magnētisko aizsardzību kompaktā DIN sliedes izpildījumā, kas atvieglo uzstādīšanu standarta sadales skapjos. Ar nominālo strāvu 10 A un pārtraukšanas spēju 10 kA tas nodrošina piemērotu aizsardzību mājsaimniecības un vieglu komerciālu slodžu ķēdēm, nezaudējot kompaktumu. B raksturlīkne samazina nevajadzīgu izslēgšanos ķēdēs ar mērenu ierosmi, nodrošinot ātru atslēgšanos kļūmes gadījumā, un konstrukcija nodrošina stabilu darbību ikdienas ekspluatācijā.

Piemērots

• Trīsfāzu ķēžu aizsardzībai dzīvojamo ēku sadales skapjos
• Apgaismojuma un vispārējās kontaktligzdu līniju aizsardzībai nelielās komerctelpās
• Atzaru aizsardzībai motoru un mazu iekārtu gadījumā ar zemu ierosmes strāvu

Galvenās specifikācijas

• Polu skaits: 3-polu izpildījums trīsfāzu ķēdēm
• Atslēgšanās veids: termomagnētiska atslēgšanās
• Raksturlīkne: B (piemērota ķēdēm ar zemām un mērenām ierosmēm)
• Nominālā strāva: 10 A
• Pārtraukšanas spēja: 10 kA (AC)
• Montaža: uz DIN sliedes, saderīga ar standarta sadales skapjiem
• Izmantošana: paredzēts zemsprieguma maiņstrāvas sadales sistēmām

Kā lietot

Uzstādiet automātu uz DIN sliedes sadales skapī, nodrošinot pareizu orientāciju un drošu stiprinājumu. Pieslēdziet ieplūdes vadus pie ieejas kontaktu spailēm un izejas vadus pie izejas spailēm, ievērojot vietējos elektroinstalācijas noteikumus un shēmu. Pārbaudiet spaiļu skrūvju pievilkšanu un pareizu fāžu secību trīsfāzu pieslēgumā. Pēc pieslēgšanas ieslēdziet slēdzi un veiciet pārbaudi — pārliecinieties, ka ķēdes ir pie barošanas un ka slēdzis reaģē kontrolētās testēšanas nosacījumos vai pārslodzes gadījumā. Ievērojiet elektrodrošības prasības un normatīvus uzstādīšanas laikā.

Ieteikumi lietošanai

Izvēlieties B raksturlīknes automātu ķēdēm ar nelielu vai mērenu ierosmi un saskaņojiet nominālo strāvu ar vadu šķērsgriezumu un slodzi. Nodrošiniet aizsardzības ierīču koordināciju, lai sasniegtu selektīvu atslēgšanos un samazinātu nevajadzīgus barošanas pārtraukumus. Regulāri veiciet vizuālas pārbaudes un funkcionālus testus saskaņā ar vietējiem noteikumiem, lai uzturētu aizsardzības darbspēju.
