Interfeisa karte Exsys EX-42034IS

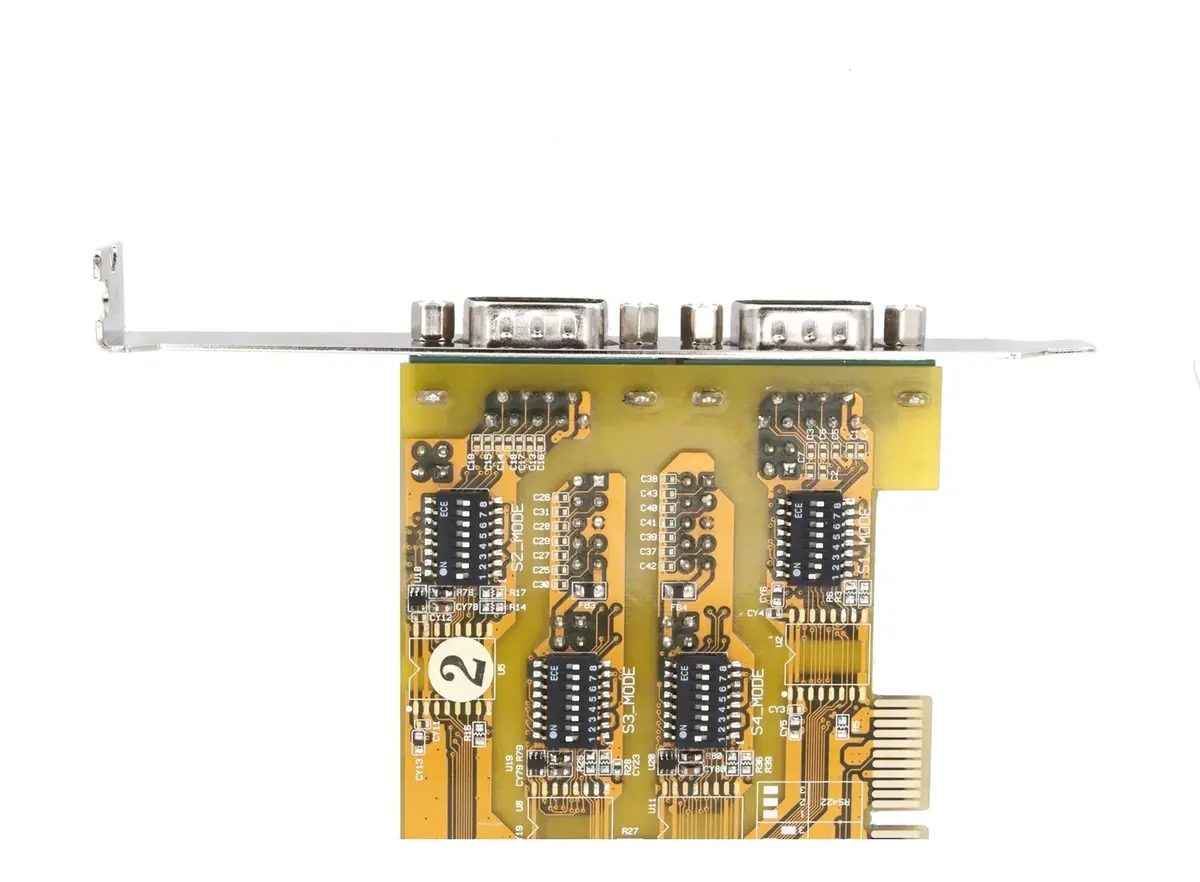

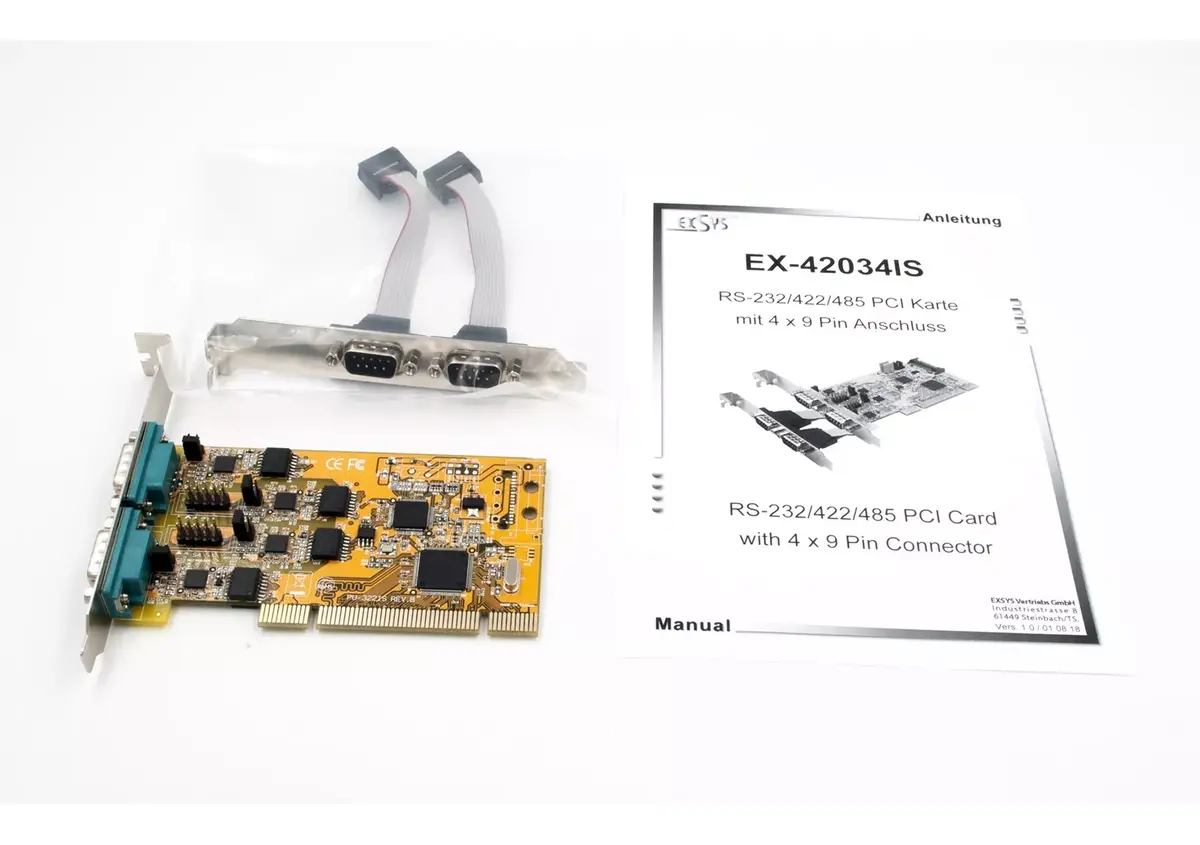

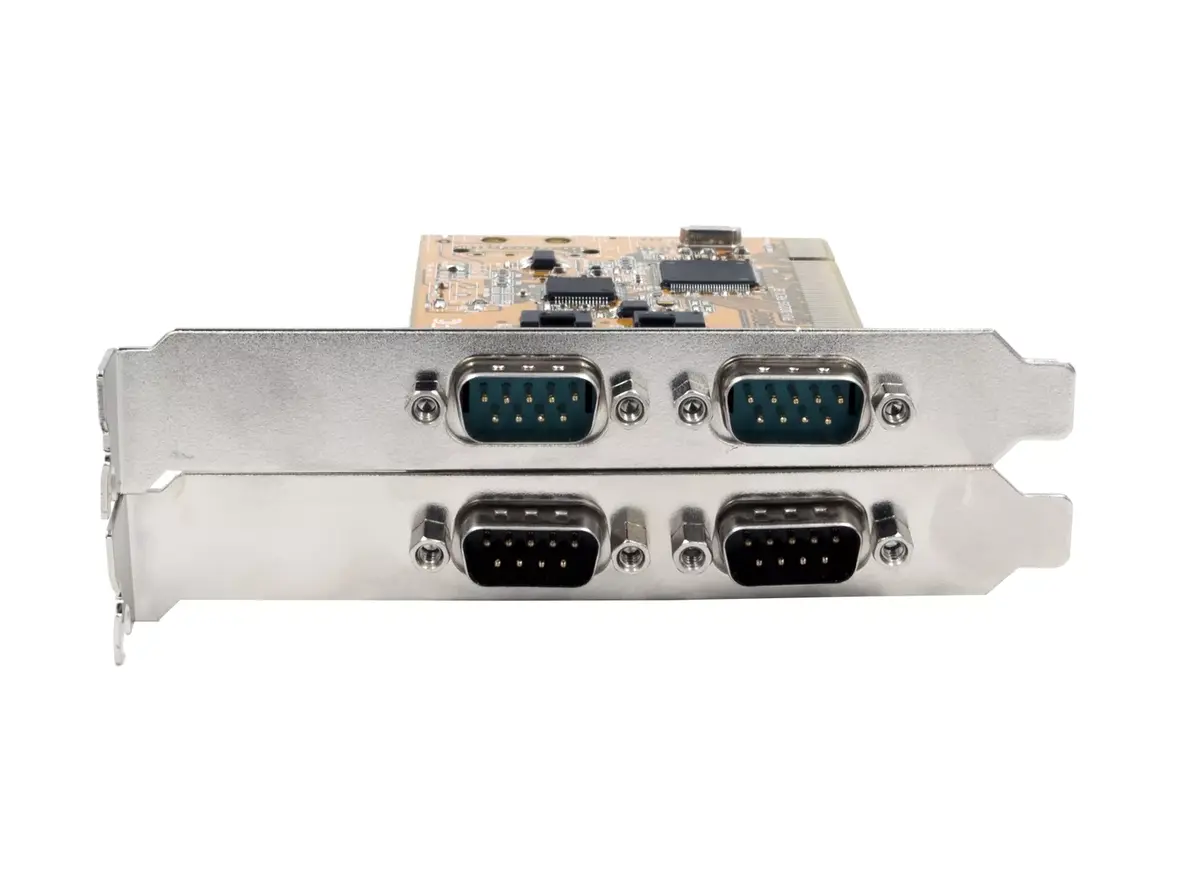

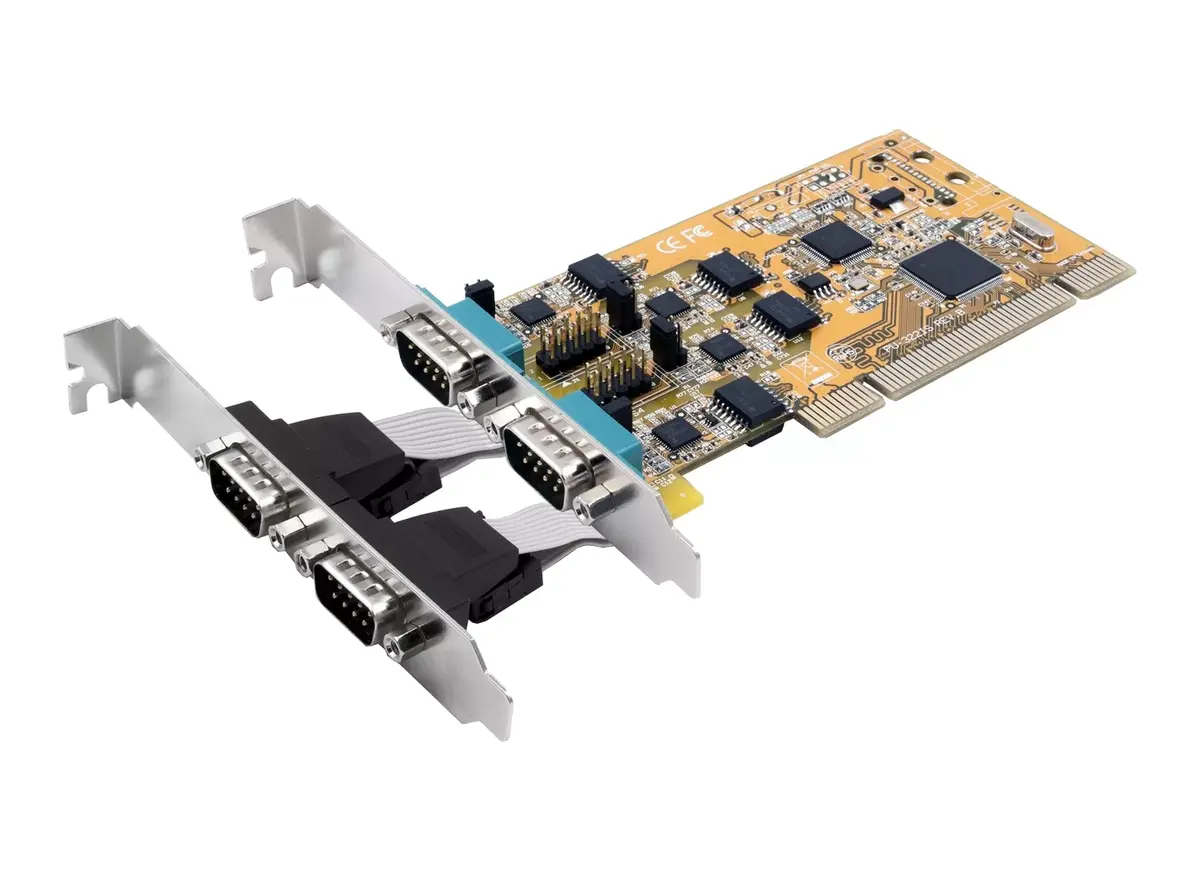

Saskarnes karte Exsys EX-42034IS ir iekšējā seriālā saskarnes karte, kas paredzēta standarta PCI slotiem un ļauj paplašināt datoru, mazu darbstaciju vai serveri ar četriem papildu augstas veiktspējas seriālajiem portiem. Šī karte darbojas, izmantojot PCI vai PCI-X kopni, un tā ir aprīkota ar UART 16C550 izejām, nodrošinot uzticamus aizsardzības mehānismus, tostarp 15KV ESD pārsprieguma aizsardzību un 2.5KV optisko izolāciju, lai garantētu stabilu datu pārraidi prasīgā vidē. Katru no četriem portiem var konfigurēt individuāli, piedāvājot daudzpusīgu savienojamību vairākiem seriālās saziņas protokoliem.

Priekšrocības

Seriālās saskarnes karte Exsys EX-42034IS nodrošina izcilu elastību, atbalstot RS-232, RS-422 un RS-485 seriālās saskarnes ar individuāli konfigurējamiem portiem, lai tie atbilstu jūsu sistēmas prasībām. Izveidota ar uzticamām aparatūras funkcijām, piemēram, 16 baitu FIFO buferi un ATTATM Auto RS-485 raidītāja funkciju, tā nodrošina vienmērīgu un efektīvu datu apstrādi. Turklāt tādu uzlabotu drošības pasākumu integrācija kā 15KV ESD pārsprieguma aizsardzība un 2.5KV optiskā izolācija būtiski uzlabo iekārtu ilgtspēju un darbības uzticamību industriālā un komercvidē, savukārt pilnīga plug-and-play saderība nodrošina vienkāršu uzstādīšanu bez sarežģītām draiveru konfigurācijas problēmām.

Piemērots

• Seriālās savienojamības paplašināšanai galddatoros, mazās darbstacijās un serveros
• Veca tipa rūpnieciskās automatizācijas un vadības iekārtu savienošanai
• Tirdzniecības vietu (POS) termināļu iestatīšanai, kam nepieciešama uzticama seriālā saziņa
• Daudzprotokolu datu vākšanas sistēmām, izmantojot RS-232, RS-422 vai RS-485 saskarnes

Šī iekšējā saskarnes karte var nebūt piemērota mūsdienu datoru sistēmām, kurās nav tradicionālo PCI vai PCI-X paplašināšanas slotu, jo to nevar izmantot ar mātesplatēm, kas atbalsta tikai PCIe. Turklāt tā nav paredzēta lietotāju multivides uzdevumiem vai vispārīgai perifērijas ierīču savienošanai, kurai nepieciešamas ātrdarbīgas USB vai tīkla saskarnes.

Galvenie parametri

• Kopnes saskarne: PCI un PCI-X saderība
• Atbalstītie seriālie standarti: RS-232, RS-422, RS-485
• Izejas porti: 4 augstas veiktspējas UART 16C550 seriālās izejas
• Buferis: 16 baitu FIFO
• Aizsardzība: 15KV ESD pārsprieguma aizsardzība un 2.5KV optiskā izolācija
• Datu konfigurācija: 7 vai 8 datu biti, 1, 1.5 vai 2 stopbiti
• Izejas spriegums: 5-12 V
• Daudzums: 2 gabali iepakojumā

Lai uzstādītu saskarnes karti, vispirms izslēdziet datoru un atvienojiet to no elektrotīkla kontaktligzdas. Atveriet datora korpusu, noņemiet metāla kronšteinu, kas sedz pieejamo PCI vai PCI-X slotu, un uzmanīgi ievietojiet karti slotā, līdz tā ir stingri nostiprināta. Nostipriniet montāžas kronšteinu pie šasijas, aizveriet datora korpusu, pievienojiet strāvu un palaidiet sistēmu. Operētājsistēmai vajadzētu automātiski noteikt aparatūru, pateicoties plug-and-play saderībai, pēc kuras jūs varat savienot savas seriālās ierīces ar norādītajiem portiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka datora mātesplatē ir pieejams brīvs PCI vai PCI-X paplašināšanas slots
• Pārbaudiet, vai jūsu perifērijas ierīces izmanto RS-232, RS-422 vai RS-485 sakaru protokolus
• Apstipriniet, ka jūsu sistēmas operētājsistēma ir saderīga ar standarta vairāku portu seriālā paplašinājuma kartēm

Lietošanas ieteikumi: Nodrošiniet pareizu datora sistēmas zemējumu pirms rīkošanās ar karti un tās uzstādīšanas, lai novērstu elektrostatisko izlādes bojājumus. Konfigurējiet katru portu individuāli atbilstoši pievienoto seriālo ierīču specifiskajām protokola prasībām, lai nodrošinātu optimālu saziņas veiktspēju.
