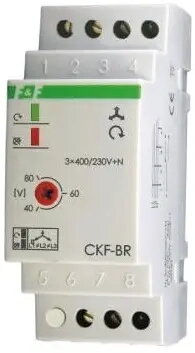

FF CKF-BR fāžu zuduma un asimetrijas relejs 10A 1P 4 s 40–80V

Elektromehāniskais FF CKF-BR fāžu zuduma un fāžu asimetrijas relejs paredzēts fāzes zuduma un asimetrijas noteikšanai vienpolu vadības ķēdēs. Relejs ar 10 A slēgšanas jaudu un darbības sprieguma diapazonu 40–80 V nodrošina 4 sekunžu reaģēšanas laiku, lai izvairītos no nevajadzīgiem izslēgumiem īslaicīgu pārrāvumu gadījumā. To izmanto motoru un trīsfāzu iekārtu aizsardzībai industriālajās un komerciālajās instalācijās.

Priekšrocības

Ierīce apvieno vienkāršu elektromehānisku uzticamību ar ērtu uzstādīšanu esošajās vadības ķēdēs. Vienpolu dizains un kompakts izmērs ļauj viegli pielāgot releju motoru starteros un vadības skapjos. Fiksētais 4 sekunžu reaģēšanas laiks samazina kļūdainu aktivāciju skaitu īsu sprieguma kritumu laikā, savukārt 10 A slēgšanas jauda aptver plašu vadības slodžu klāstu. 40–80 V darbības diapazons nodrošina saderību ar izplatītām zema sprieguma vadības barošanas līnijām.

Piemērots

• Motoru aizsardzībai no fāžu zuduma un disbalansa industriālajās instalācijās
• Trīsfāzu iekārtu uzraudzībai caur vienpolu vadības ķēdi
• Integrēšanai motoru starteros, kontaktoru vadības ķēdēs un vadības paneļos
• Komerciālām un vieglās rūpniecības sistēmām ar 40–80 V vadības barošanu

Atslēgas specifikācijas

• Funkcija: fāzes zuduma un asimetrijas noteikšana
• Slēgšanas jauda: 10 A
• Poles: vienpolu (1P)
• Darbības spriegums: 40–80 V
• Reaģēšanas laiks: 4 sekundes
• Darba princips: elektromehānisks relejs

Kā lietot

Uzstādiet releju vadības ķēdē atbilstoši ražotāja shēmai un pieslēdziet to uzraudzāmajai fāzei pie pieļaujamā sprieguma 40–80 V. Novietojiet ierīci sausā, mazvibrācijas vietā vadības skapī un nodrošiniet pareizu spaiļu pievilkšanu, lai saglabātu uzticamus kontaktus. Pieslēgts relejs uzrauga fāžu stāvokli; ja tiek konstatēta kļūme, kas saglabājas ilgāk par 4 sekundēm, relejs mainīs stāvokli un pārtrauks vadīto ķēdi. Pirms atjaunošanas novērsiet cēloni un atjaunojiet barošanu.

Lietošanas ieteikumi

Lietojiet releju kopā ar atbilstoša nomināla kontaktoriem un aizsardzības ierīcēm un pārbaudiet saderību ar vadības barošanas spriegumu. Veiciet regulāru spaiļu un mehāniskā stāvokļa pārbaudi plānveida apkopes ietvaros; ja konstatējams kontaktu nodilums vai neuzticama darbība, nomainiet ierīci.
