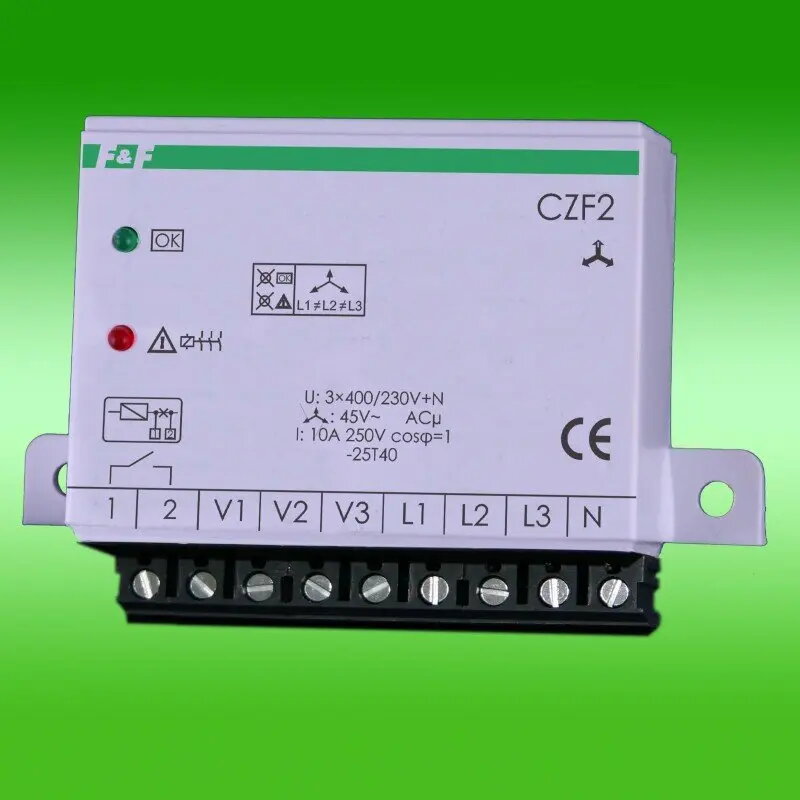

FF CZF-2 fāžu zuduma un asimetrijas relejs ar kontaktora kontaktu uzraudzību 10A 1Z 4s

FF CZF-2 ir specializēts fāžu zuduma un asimetrijas uzraudzības relejs, kas izstrādāts trīsfāžu elektroiekārtu aizsardzībai no sprieguma svārstībām. Nepārtraukti uzraugot barošanas spriegumu, šī ierīce konstatē fāzes zudumu vai bīstamu asimetriju, iedarbinot aizsardzības reakciju, lai novērstu motoru un jutīgu elektrisko slodžu bojājumus. Ierīce ietver integrētu kontaktora kontaktu uzraudzību, nodrošinot, ka kontaktora stāvoklis tiek pārbaudīts vienlaikus ar fāžu statusu, tādējādi sniedzot visaptverošu drošības risinājumu rūpnieciskajās un dzīvojamās ēkās.

Priekšrocības

FF CZF-2 galvenā priekšrocība ir spēja nodrošināt proaktīvu aizsardzību trīsfāžu sistēmām, būtiski samazinot iekārtu atteices risku elektrotīkla nestabilitātes dēļ. Kontaktora kontaktu uzraudzības funkcija pievieno papildu drošības līmeni, nodrošinot, ka sistēma nedarbojas, ja kontaktors neieslēdzas vai neizslēdzas pareizi. Ar 10A izejas jaudu un precīzu 4 sekunžu izslēgšanās aizkavi relejs efektīvi filtrē īslaicīgas sprieguma svārstības, novēršot nevajadzīgu atslēgšanos, vienlaikus saglabājot augstus darbības drošības standartus.

Piemērots

• Trīsfāžu elektromotoriem
• Rūpnieciskās automatizācijas sistēmām
• HVAC iekārtām un siltumsūkņiem
• Dzīvojamo ēku sadales skapjiem
• Kompresoriem un sūkņu stacijām

Šis relejs var nebūt piemērots lietojumiem, kuros nepieciešama tūlītēja atslēgšanās, jo 4 sekunžu aizkave ir paredzēta īslaicīgu sprieguma kritumu ignorēšanai. Tas arī nav paredzēts vienfāzes elektrosistēmām vai augstsprieguma rūpnieciskajiem tīkliem, kas pārsniedz nominālos darbības parametrus.

Galvenās specifikācijas

• Uzraudzības funkcija: Fāzes zudums un fāžu asimetrija
• Izejas kontakts: 1 aizvērējs (NO)
• Maksimālā slodzes strāva: 10A
• Izslēgšanās aizkave: 4 sekundes
• Integrēta kontaktora kontaktu uzraudzība: Jā
• Pielietojums: Trīsfāžu sistēmas

Relejs ir paredzēts uzstādīšanai uz standarta DIN sliedes elektriskajā sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim, nodrošinot, ka fāžu ieejas ir savienotas ar atbilstošajām spailēm un kontaktora vadības ķēde ir integrēta releja izejā. Pēc uzstādīšanas ierīce darbojas automātiski, uzraugot barošanu un pārtraucot vadības ķēdi, ja tiek konstatēta kļūda.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas spriegums atbilst releja specifikācijām
• Pārliecinieties, ka slodzes strāva nepārsniedz 10A nominālu
• Pārbaudiet, vai 4 sekunžu aizkave ir piemērota jūsu iekārtas aizsardzības prasībām
• Pārbaudiet pieejamo vietu uz DIN sliedes uzstādīšanai

Lai nodrošinātu optimālu darbību un drošību, pārliecinieties, ka visi savienojumi ir pievilkti atbilstoši ražotāja norādījumiem un relejs ir aizsargāts no mitruma un ekstremālām temperatūrām piemērotā korpusā.
