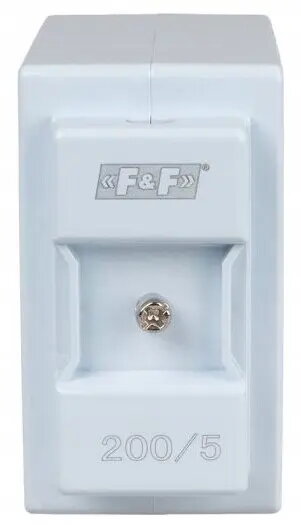

FF TI-200-5-02S strāvas transformators 200/5A, klase 0.2s, atvere 32 mm

FF TI-200-5-02S ir augstas precizitātes strāvas transformators, kas paredzēts uzticamai elektrisko parametru mērīšanai prasīgos rūpnieciskos apstākļos. Ar 200/5A transformācijas koeficientu un 0.2s precizitātes klasi šī ierīce nodrošina precīzu datu ieguvi enerģijas uzskaitei, norēķiniem un aizsardzības sistēmām. Tā izturīgā konstrukcija un 32 mm atvērums ļauj ērti uzstādīt ierīci uz kabeļiem vai kopnēm, nodrošinot vienkāršu integrāciju esošajā elektriskajā infrastruktūrā.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu stabilitāti un precizitāti, kas ir kritiski svarīgi lietojumiem, kuros nepieciešama precīza enerģijas uzskaite. 0.2s precizitātes klase nodrošina minimālus signāla kropļojumus, sniedzot uzticamus datus pat pie zemām strāvas vērtībām. Kompaktā un izturīgā konstrukcija atbalsta ilgtermiņa darbību dažādos rūpnieciskos apstākļos, savukārt ērtais atvēruma izmērs vienkāršo montāžas procesu uz standarta vadītājiem, samazinot uzstādīšanas laiku un sarežģītību.

Piemērots

• Enerģijas pārvaldības un uzraudzības sistēmām
• Apakšuzskaites un norēķinu lietojumiem
• Rūpnieciskajiem sadales skapjiem
• Aizsardzības relejiem un vadības iekārtām

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta izmantošanai augstsprieguma pārvades līnijās vai vidēs, kas pārsniedz tās norādītos izolācijas un termiskos rādītājus. Tāpat tā nav piemērota lietojumiem, kuros nepieciešams cits transformācijas koeficients, izņemot 200/5A, vai instalācijām, kur vadītāja diametrs pārsniedz 32 mm atvēruma ierobežojumu.

Galvenās tehniskās specifikācijas

• Transformācijas koeficients: 200/5A
• Precizitātes klase: 0.2s
• Atvēruma diametrs: 32 mm
• Pielietojums: Rūpnieciskā strāvas mērīšana

Kā lietot

Uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrodrošības noteikumiem. Primārais vadītājs jāizver caur 32 mm atvērumu, nodrošinot tā centrēšanu optimālai veiktspējai. Sekundārās spailes jāpievieno mērīšanas vai aizsardzības ierīcei, izmantojot atbilstoša šķērsgriezuma vadus un nodrošinot drošus savienojumus. Pirms uzstādīšanas vienmēr pārliecinieties, ka ķēde ir atslēgta no sprieguma.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 200/5A koeficients atbilst jūsu sistēmas prasībām.
• Pārbaudiet, vai primārā vadītāja diametrs ir saderīgs ar 32 mm atvērumu.
• Apstipriniet, ka 0.2s precizitātes klase atbilst standartiem, kas nepieciešami jūsu konkrētajam uzskaites vai aizsardzības lietojumam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas transformatora sekundārā ķēde nekad netiek atstāta atvērta, kamēr primārā ķēde ir zem sprieguma, jo tas var izraisīt bīstamu sprieguma līmeni un iekārtu bojājumus.
