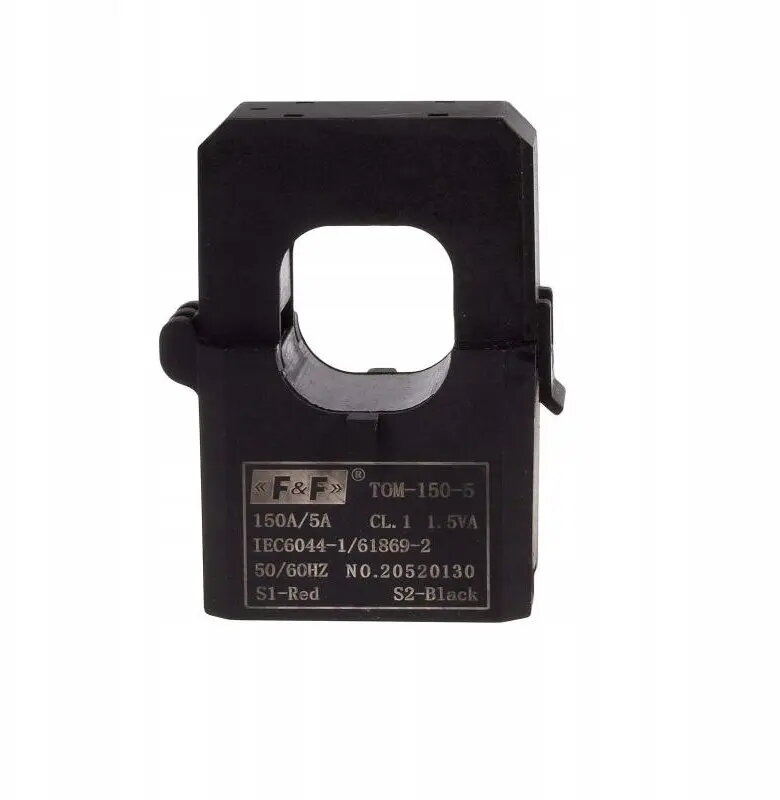

FF TOM-150-5 miniatūrs strāvas transformators ar atveramu serdi 150/5A 1,5VA

FF TOM-150-5 ir miniatūrs strāvas transformators ar dalāmu serdi, kas paredzēts precīzai strāvas mērīšanai elektriskajās sistēmās. Ar 150/5A transformācijas koeficientu un 1,5 VA jaudu šī ierīce nodrošina uzticamu saskarni elektrisko slodžu uzraudzībai. Tā dalāmās serdes dizains ir īpaši izstrādāts, lai atvieglotu uzstādīšanu uz esošajiem kabeļiem, novēršot nepieciešamību atvienot vai pārtraukt primāro ķēdi uzstādīšanas laikā.

Priekšrocības

Šī strāvas transformatora galvenā priekšrocība ir tā dalāmās serdes konstrukcija, kas ievērojami samazina uzstādīšanas laiku un darbaspēka izmaksas, ļaujot ierīci piestiprināt tieši pie vadītāja. Kompaktais izmērs nodrošina iespēju to integrēt blīvi izvietotos elektriskajos sadales skapjos vai ierobežotās telpās, kur tradicionālo transformatoru ar monolītu serdi uzstādīšana būtu apgrūtinoša. Turklāt ierīce saglabā augstu mērījumu precizitāti, nodrošinot ticamus datus enerģijas pārvaldības sistēmām un rūpnieciskās uzraudzības lietojumiem.

Piemērots

• Enerģijas uzraudzības un apakšuzskaites sistēmām
• Rūpnieciskajai automatizācijai un vadības procesiem
• Elektriskās slodzes pārvaldībai
• Esošo elektrisko instalāciju modernizācijai
• Strāvas mērīšanai sadales skapjos

Kad ierīce var nebūt piemērota

Šis transformators nav paredzēts izmantošanai augstsprieguma elektropārvades līnijās vai vidēs, kur primārā strāva pastāvīgi pārsniedz 150A nominālo jaudu. Tas arī nav piemērots uzstādīšanai ārpus telpām, ja vien tas nav ievietots aizsargājošā, pret laikapstākļiem izturīgā korpusā.

Galvenās tehniskās specifikācijas

• Transformācijas koeficients: 150/5A
• Jauda: 1,5 VA
• Konstrukcija: Dalāma serde
• Pielietojums: Strāvas mērīšana

Kā lietot

Lai uzstādītu FF TOM-150-5, atveriet dalāmās serdes korpusu, atbrīvojot fiksācijas mehānismu. Novietojiet transformatoru ap primāro vadītāju, kas jāuzrauga, un saspiediet serdes puses kopā, līdz tās ir droši nofiksētas. Pārliecinieties, ka orientācija atbilst ražotāja marķējumam pareizai polaritātei. Pievienojiet sekundārās izejas spailes savai mērierīcei, piemēram, ampērmetram vai enerģijas skaitītājam, nodrošinot, ka sekundārā ķēde nekad netiek atstāta atvērta, kamēr primārais vadītājs ir zem sprieguma.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka primārā strāva nepārsniedz 150A
• Pārbaudiet, vai jūsu mērierīces sekundārā ieeja ir saderīga ar 5A signāliem
• Pārbaudiet kabeļa fiziskos izmērus, lai tas ietilptu transformatora atverē
• Pārliecinieties, ka vide ir sausa un tajā nav pārmērīgu putekļu vai korozīvu elementu

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka sekundārā ķēde ir pievienota slodzei vai īsslēgta pirms sprieguma padeves primārajam vadītājam, lai novērstu bīstama augstsprieguma rašanos.
