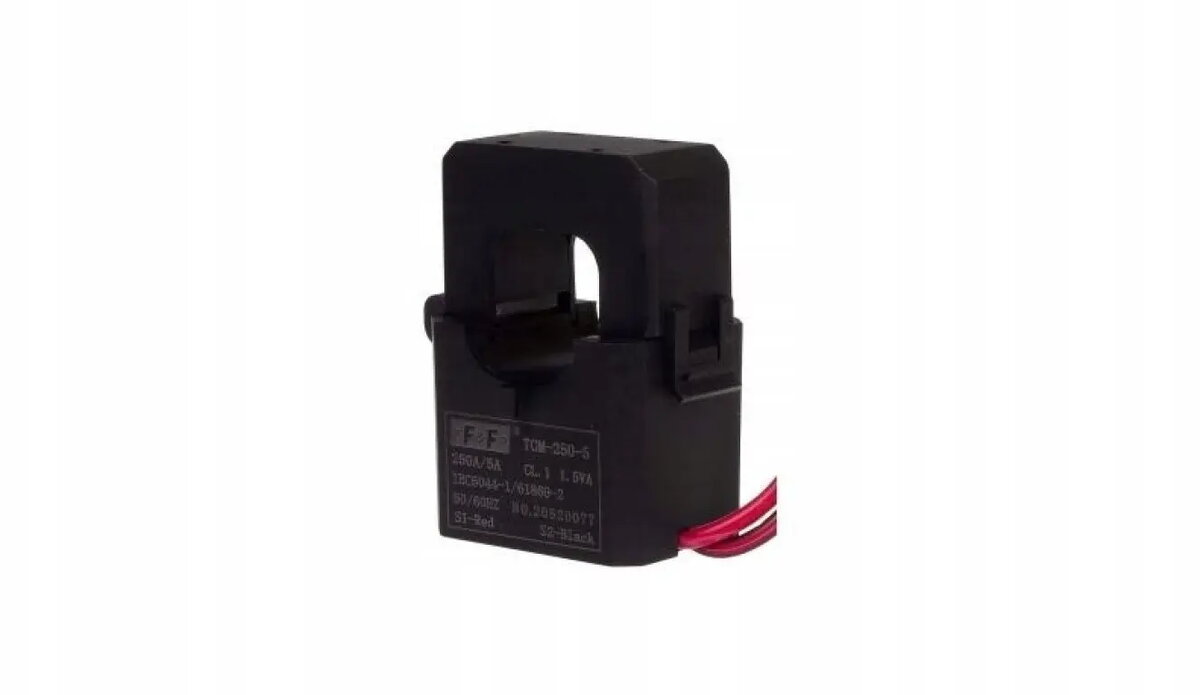

FF TOM-200-5 miniatūrs strāvas transformators ar atveramu serdi 200/5A 1,5VA

FF TOM-200-5 ir miniatūrs strāvas transformators ar dalāmu serdi, kas izstrādāts precīzai strāvas mērīšanai elektriskajās sistēmās. Ar 200/5A transformācijas koeficientu un 1,5VA jaudu šī ierīce nodrošina precīzus datus uzraudzības un kontroles lietojumiem. Tā kompaktais dalāmās serdes dizains ir īpaši paredzēts videi, kur vieta ir ierobežota, ļaujot to viegli integrēt esošajā infrastruktūrā.

Priekšrocības

Šī strāvas transformatora galvenā priekšrocība ir tā dalāmās serdes arhitektūra, kas ļauj veikt uzstādīšanu tieši uz esošajiem kabeļiem, neatvienojot un nepārtraucot primāro ķēdi. Šī funkcija ievērojami samazina dīkstāves laiku un darbaspēka izmaksas uzstādīšanas laikā. Tā miniatūrais izmērs nodrošina, ka to var ievietot blīvi piepildītos elektriskajos paneļos vai šaurās vietās, kur standarta transformatori neietilptu. Turklāt izturīgā konstrukcija nodrošina konsekventu veiktspēju un mērījumu precizitāti ilgstošas darbības laikā.

Piemērots

• Enerģijas uzraudzības un pārvaldības sistēmām
• Apakšuzskaites lietojumiem
• Rūpnieciskajai automatizācijai un kontroles procesiem
• Elektriskās slodzes analīzei

Kad tas var nebūt piemērots

Šis transformators nav paredzēts augstsprieguma sadales tīkliem vai lietojumiem, kuriem nepieciešams cits transformācijas koeficients, kas nav 200/5A. To nevajadzētu izmantot vidē, kas pārsniedz tā norādīto jaudu, vai apstākļos, kad kabeļa diametrs pārsniedz dalāmās serdes atveres fizisko izmēru.

Galvenās specifikācijas

• Transformācijas koeficients: 200/5A
• Jauda: 1,5VA
• Dizains: Dalāma serde
• Pielietojums: Miniatūra strāvas mērīšana

Kā lietot

Lai uzstādītu ierīci, atveriet dalāmās serdes mehānismu, atlaižot fiksatoru. Novietojiet transformatoru ap vadītāju, kurā mērāma strāva, un aizveriet serdi, līdz tā droši nofiksējas. Pārliecinieties, ka polaritāte atbilst sistēmas prasībām. Pievienojiet sekundārās spailes savam mērinstrumentam vai enerģijas skaitītājam, izmantojot piemērotus vadus. Pārbaudiet, vai savienojums ir stabils un transformators ir pareizi nostiprināts, lai novērstu kustību.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu ķēdes primārā strāva nepārsniedz 200A
• Pārbaudiet, vai kabeļa fiziskais diametrs atbilst transformatora atverei
• Pārliecinieties, ka jūsu mēraparatūra ir saderīga ar 5A sekundāro izvadi

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka sekundārā ķēde ir pievienota slodzei vai īsslēgta pirms primārās ķēdes ieslēgšanas, lai novērstu augstsprieguma uzkrāšanos. Ieteicams regulāri pārbaudīt fiksatora mehānismu, lai nodrošinātu, ka serde paliek cieši aizvērta optimālai precizitātei.
