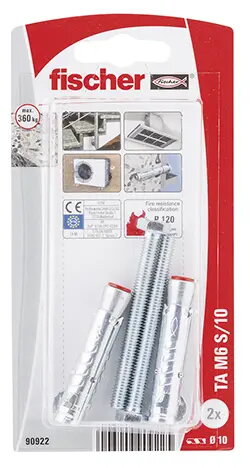

Izplešanās enkurs FISCHER 090922 metāla M6 Ø6 mm L49 mm betona, urbums Ø10 mm, komplekts 2 gab. ar TA M6 S/10 un M6×60 skrūvēm

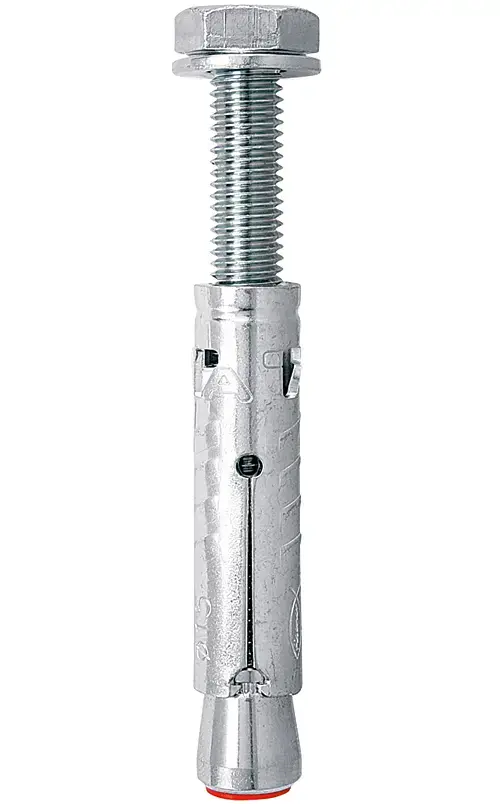

Fischer 090922 ir metāla smagā tipa iekšējās vītnes enkura komplekts, kas satur divus enkuri (Ø6 mm, garums 49 mm) ar TA M6 S/10 komponentēm un M6×60 skrūvēm. Enkuri ir izgatavoti no cinkotas tērauda un paredzēti iepriekš pozicionētai uzstādīšanai nezarautā betonā. Montāžas laikā konuss tiek ievilkts paplašināmajā piedurkņā, kas izplešas pret urbumu sieniņu. Sarkanais plastmasas vāciņš aizsargā iekšējo vītni no netīrumiem, nodrošinot brīvu skrūvju ievietošanu. Nepieciešams 10 mm urbja diametrs. Komplektu izmanto vidēji slodzēm, kur nepieciešama droša M6 vītne.

Priekšrocības

Optimizētā ģeometrija samazina nepieciešamo ielādes enerģiju, atvieglojot montāžu pat šaurās vietās. Trīsdaļīgā paplašināmā piedurkne nodrošina vienmērīgu slodzes sadalījumu, ļaujot izmantot nelielus attālumus līdz malai un asij, kā arī palielinot pielāgojamību. Metriskā iekšējā vītne pieņem standarta M6 skrūves vai stangas, kas ļauj pielāgot savienojumu pēc vajadzības. Noņemams sarkans plastmasas vāciņš aizsargā vītni no netīrumiem un saglabā tās darbību.

Piemērots

• Tērauda konstrukciju un konsolu stiprināšanai
• Roku balstu, trepju un pakāpienu uzstādīšanai
• Kabeļu kanālu un iekārtu montāžai
• Vārtu, fasāžu un izvietošanas konstrukciju piestiprināšanai

Kad var nebūt piemērots

Enkuri ir apstiprināti izmantošanai nezarautā betonā C20/25–C50/60 un nav paredzēti trausla vai plaisu esošā betonā. Vājākos vai porainos pamatnēs to veiktspēja var būt ierobežota, tādēļ jāizvērtē alternatīvas. Tie arī nav piemēroti situācijām, kur nepieciešami lielāki enkuru diametri vai augstākas slodzes klases.

Galvenās specifikācijas

• Enkura diametrs: 6 mm
• Enkura garums: 49 mm
• Urbuma diametrs: 10 mm
• Vītne: iekšējā M6
• Komplektā: M6×60 skrūves un TA M6 S/10 komponentes (2 enkuri)
• Materiāls: cinkots tērauds
• Apstiprinātā pamatne: nezarauts betons C20/25–C50/60; piemērots arī betonam C12/15 un blīvam dabīgajam akmenim

Kā lietot

Urbjiet 10 mm diametra caurumu līdz nepieciešamajai iedziļināšanai nezarautā betonā, iztīriet urbumu no putekļiem, ievietojiet enkuru ar plastmasas vāciņu, nostipriniet izstrādājumu un pievelciet skrūvi — konuss tiks ievilkts piedurkņā un tā izplešas pret urbumu sieniņām. Pēc montāžas vāciņu var noņemt, lai piekļūtu vītnes daļai. Ievērojiet ražotāja norādīto pievilkšanas momentu un montāžas instrukcijas, lai nodrošinātu prasīto noturību.

Pirms pirkšanas apsverams

• Pārliecinieties, ka pamatne ir nezarauts betons C20/25–C50/60 vai blīvs dabīgais akmens
• Apstipriniet, ka pieejams urbis Ø10 mm un atbilstīga uzstādīšanas dziļuma
• Pārbaudiet, vai M6 vītne un skrūves garums M6×60 atbilst jūsu stiprinājumam
• Novērtējiet nepieciešamos attālumus līdz malai un starp enkuriem, jo ierīce pieļauj nelielas spraugas

Lietošanas ieteikumi

Iztīriet urbumu pēc urbšanas un izmantojiet pareiza izmēra 10 mm urbjmašīnu; ievērojiet norādīto pievelkšanas momentu M6 skrūvēm un rekomendētās attiecības starp enkuriem, lai nodrošinātu stabilu stiprinājumu.
