Skrūvju enkurs Fischer 564579 50 gab 95 mm ķieģeļiem betonam

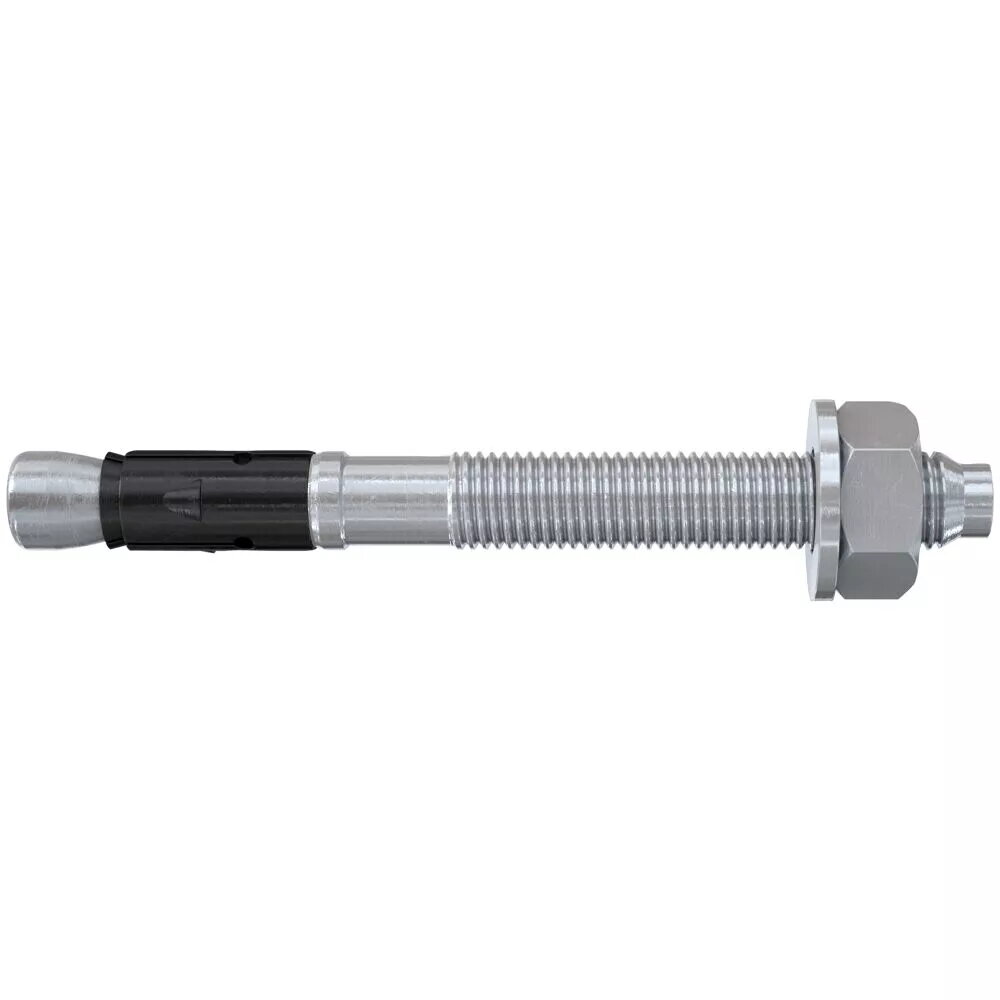

Fischer FAZ II Plus ir tērauda izplešanās enkurs, paredzēts lielas slodzes stiprinājumiem plaisātā un neplaisātā betonā, kā arī citos apstiprinātos pamatnēs. Enkurs ir piemērots margu, kabeļu kastes, konsolu un līdzīgu konstrukciju nostiprināšanai. Fischer 564579 versija ir no cinkotas tērauda, ar savienojuma vītni M10, diametru 10 mm un garumu 95 mm; iepakojumā 50 gabali.

Priekšrocības

FAZ II Plus atvieglo un paātrina montāžu, jo izmēros M8–M24 nav nepieciešama urbuma tīrīšana. Dažādi sertifikāti un atļaujas attiecas uz plašu pamatņu klāstu (betons C12/15–C80/90, tērauda šķiedru betons, ciets kaļķu smilšu ķieģelis), paplašinot pielietojuma iespējas. Jaunā ETA novērtējuma rezultātā palielinās vilkšanas stiprības, kas ļauj samazināt nepieciešamo stiprinājumu skaitu. Testi ugunsizturībai (ETA, RWS, ZTV, ETK) apstiprina augstu nestspēju uguns gadījumā. Neatkarīgs novērtējums norāda uz kalpošanas laiku līdz 120 gadiem M10–M16 izmēros. Enkurs var absorbēt lielas seismiskas slodzes (veiktspējas kategorijas C1 un C2) diametros M10–M24, ar vai bez piepildes diska FFD, un maināmas enkurošanās dziļums nodrošina milimetru precizitāti pielāgošanā slodzēm.

Piemērots

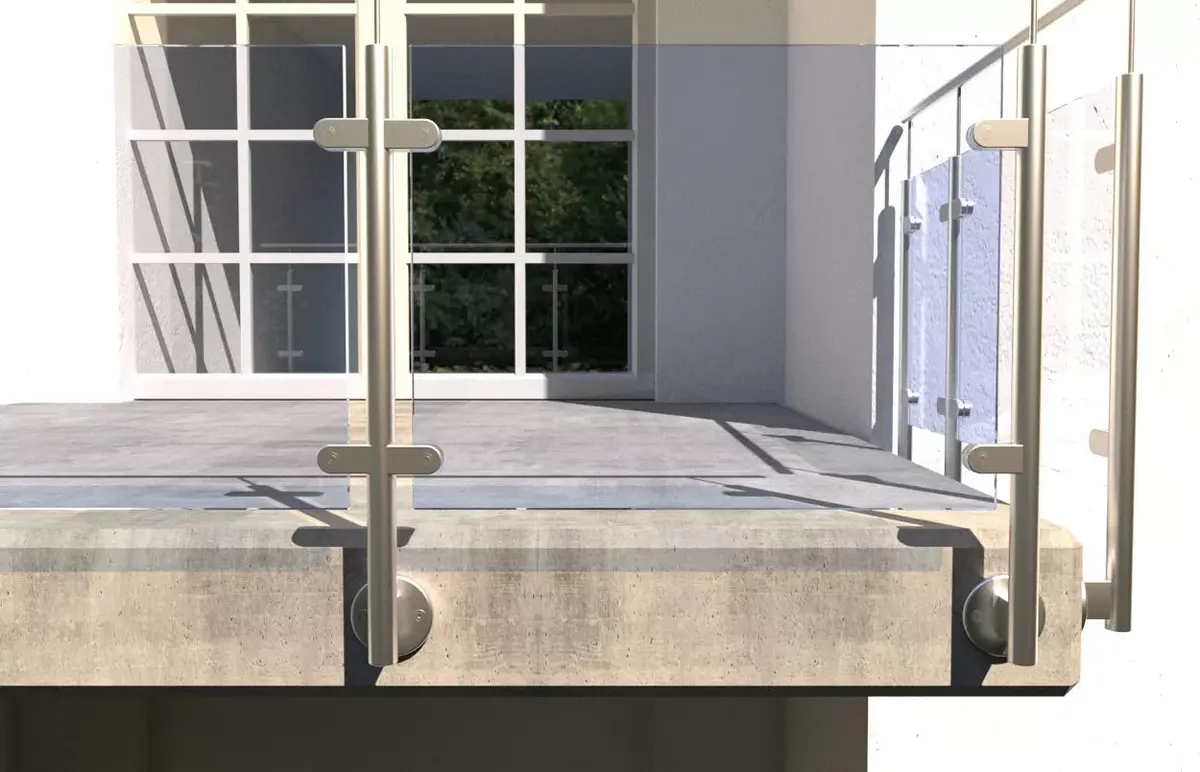

• Margu un aizsargbarjeru nostiprināšanai
• Kabeļu kastu un elektroinstalāciju stiprināšanai
• Konsolu un atbalsta kronšteinu stiprināšanai
• Atbildīgiem stiprinājumiem plaisātā betonā

Galvenās specifikācijas

• Zīmols: FISCHER
• Modelis: FAZ II Plus (skrūvējams enkurs Fischer 564579)
• MPN: 564579
• EAN: 4048962462043
• Materiāls: cinkots tērauds
• Vītne: M10
• Diametrs: 10 mm
• Garums: 95 mm
• Iepakojumā: 50 gab.
• Apstiprinātās pamatnes: betons C12/15–C80/90, tērauda šķiedru betons, ciets kaļķu smilšu ķieģelis
• Seismiskā veiktspēja: kategorijas C1, C2 (M10–M24)

Kā lietot

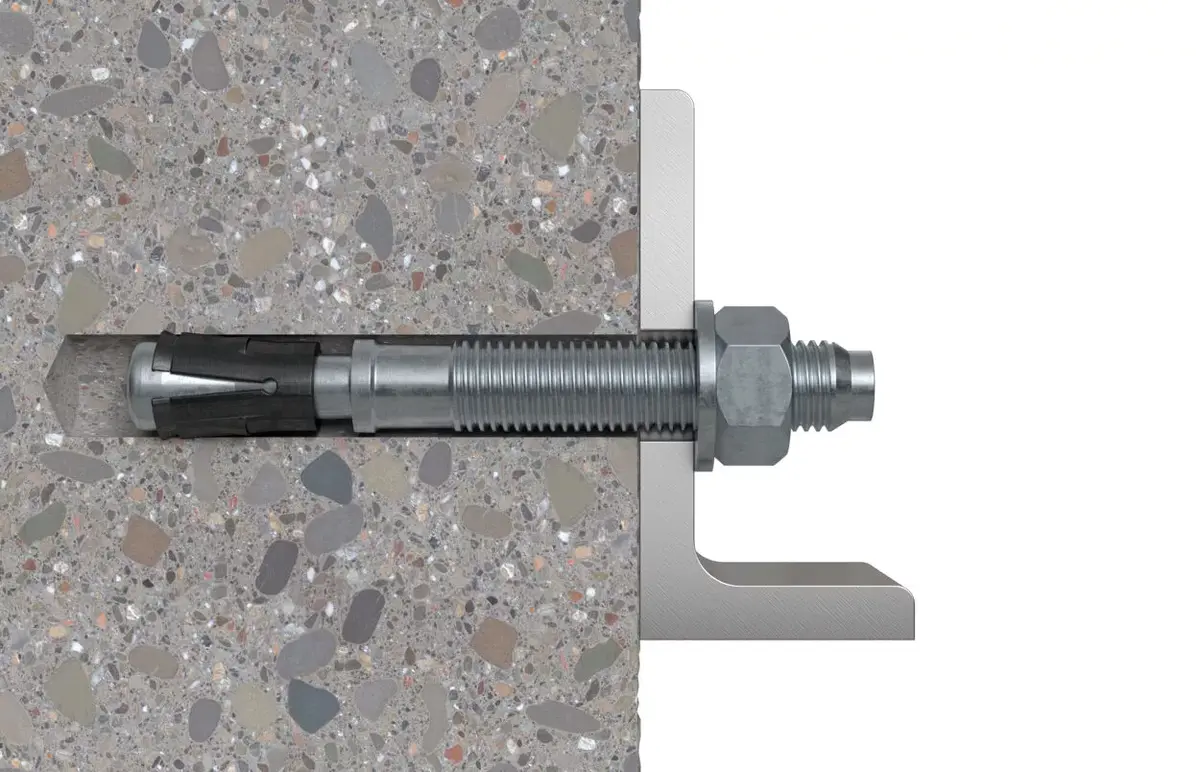

Urbiet caurumu atbilstošā diametrā un dziļumā saskaņā ar apstiprinājumiem. Izmēros M8–M24 urbuma tīrīšana nav nepieciešama. Ievietojiet FAZ II Plus enkuru iepriekšējās pozīcijās vai caururbšanas veidā; gara vītne ļauj arī montāžu ar attālumu no virsmas. Pievelkot skrūvi ar noteikto montāžas momentu, konusveida elements tiek ievilkts izplešanās uzmavā un to paplašina pret urbuma sienu. Enkurs fiksējas, sasniedzot iepriekš noteikto momentu. Sērijveida montāžai ieteicams lietot FABS vai FA‑ST II uzstādīšanas instrumentus. Ja ir seismiskas prasības, var izmantot piepildes disku FFD, lai aizpildītu gredzenveida spraugu.

Lietošanas ieteikumi

Ievērojiet ražotāja dokumentāciju un apstiprinājumus: lietojiet norādītās montāžas dimensijas un momentus. Liela apjoma montāžai izmantojiet speciālos uzstādīšanas rīkus. Pie paaugstinātām seismiskām prasībām izmantojiet piepildes disku FFD. Nemainiet enkura konstrukcijas parametrus un neizmantojiet to ārpus apstiprinātajām pamatnēm.
