Skrūvju enkurs Fischer 564582 20 gab 135 mm cinkota tērauda M10

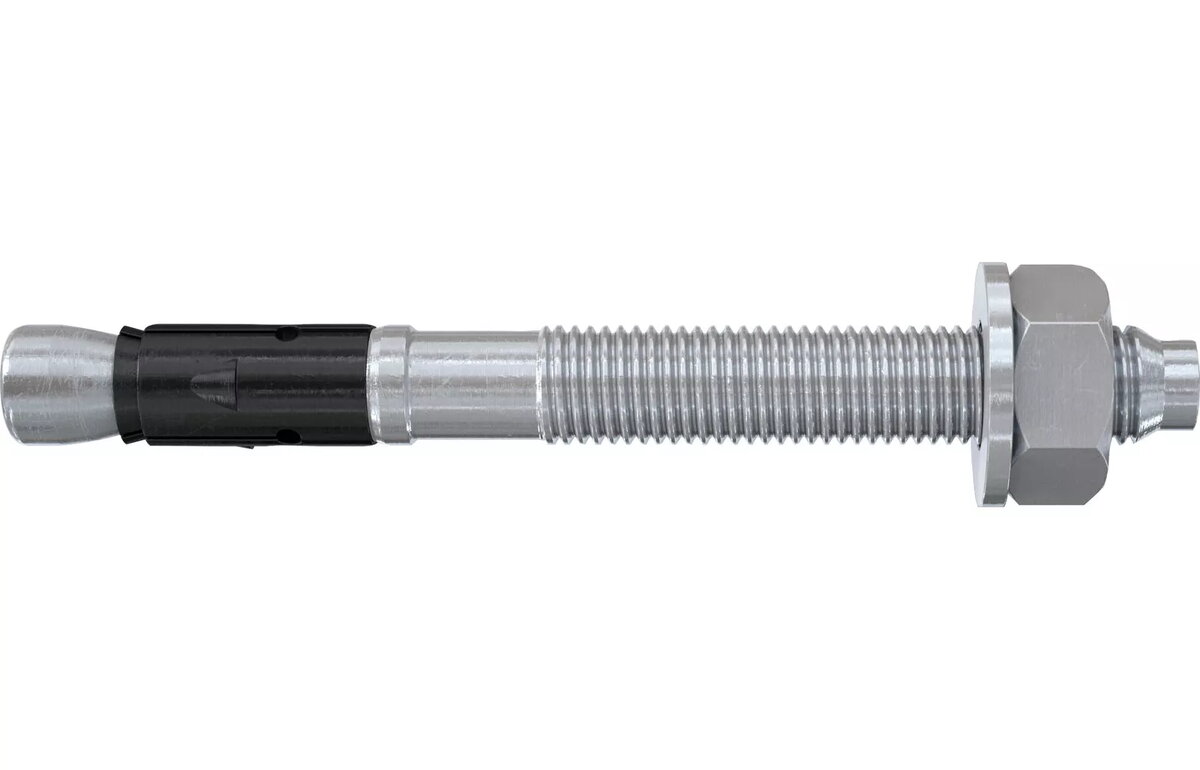

Fischer FAZ II Plus skrūvankeris (MPN 564582) ir cinkots tērauda izplešanās ankrs ar M10 vītni, 135 mm garumu un 10 mm urbuma diametru. Iepakojumā 20 gabali. Paredzēts lietošanai betonā, cietajā silikāta ķieģelī un citos apstiprinātos pamatnēs. Nodrošina augstu stiepes izturību, ilgu kalpošanas laiku un piemērotību prasīgiem būvprojektiem, tostarp darbiem plaisātā betonā un seismiskām prasībām.

Priekšrocības

FAZ II Plus ļauj ātrāku un vienkāršāku uzstādīšanu, jo izmēros M8–M24 nav nepieciešama urbuma tīrīšana. Daudzas atbilstības un sertifikāti betonam (C12/15–C80/90), tērvadītājam ar šķiedrām un cietajam silikāta ķieģelim paplašina izmantošanas iespējas. Jaunā ETA novērtējuma dēļ palielinās stiepes stiprība, kas var samazināt nepieciešamo stiprinājuma punktu skaitu. RWS, ZTV un ETK ugunsesss pārbaudes kopā ar ETA nodrošina augstu kravnesību uguns gadījumā. Neatkarīgs novērtējums norāda uz līdz pat 120 gadu ekspluatācijas laiku (attiecināms uz atsevišķiem izmēriem, piem. M10–M16). Ankers spēj uztvert lielas seismiskas slodzes C1 un C2 kategorijās diametros M10–M24 ar vai bez aizpildīšanas diska FFD un piedāvā maināmas iegriešanās dziļumus precīzai pielāgošanai slodzēm.

Piemērots

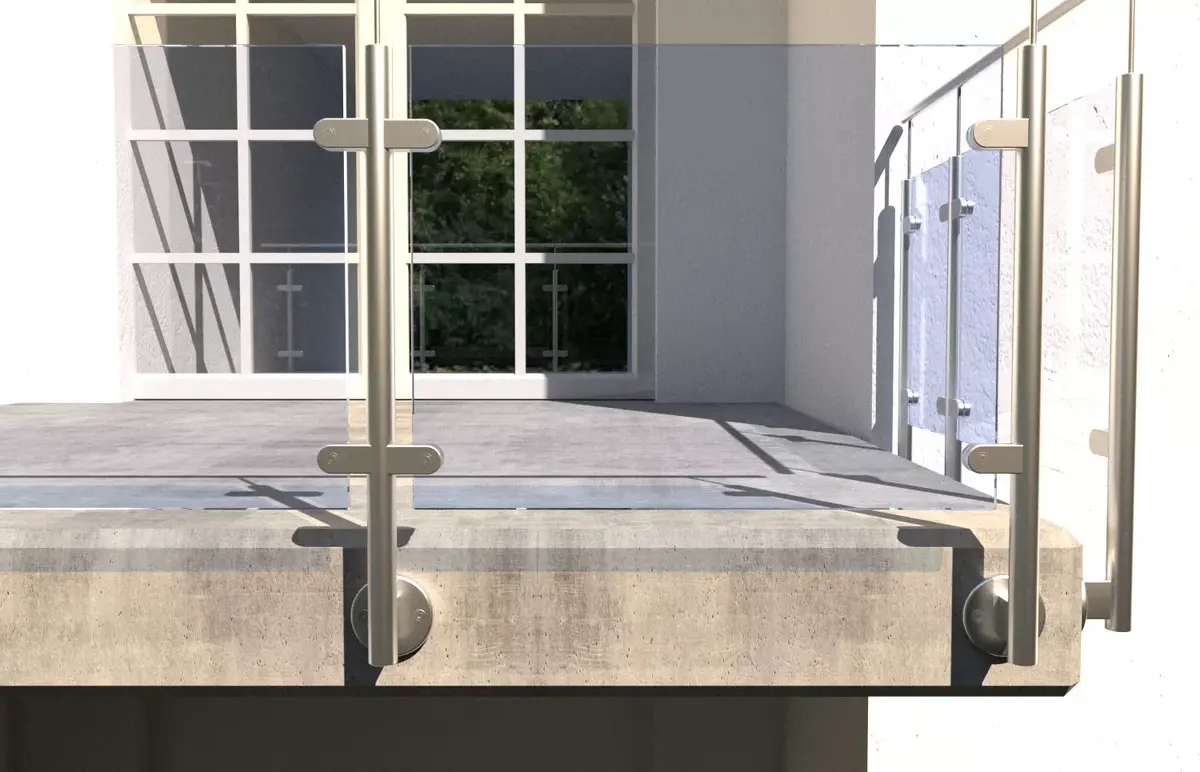

• Stiklojumu un margu stiprināšanai
• Kabeļu kastes un balstu fiksācijai
• Konsolju un kronšteinu montāžai
• Smagiem stiprinājumiem plaisātā betonā un apstiprinātos mūrīšanas materiālos

Galvenās specifikācijas

• Zīmols: FISCHER
• Modelis / MPN: 564582
• Veids: Skrūvankeris FAZ II Plus (tērauda izplešanās ankrs)
• Vītne: M10
• Garums: 135 mm
• Urbuma diametrs: 10 mm
• Materiāls / apdare: Cinkots tērauds
• Iepakojumā: 20 gabali
• Apstiprinātās pamatnes: Betons C12/15–C80/90, tērauda šķiedru betons, ciets silikāta ķieģelis (saskaņā ar atbilstībām)
• Seismiskā veiktspēja: Piemērots C1 un C2 (M10–M24)
• Kalpošanas laiks (novērtējums): Līdz 120 gadiem (neatkarīga novērtējuma dati, attiecināmi uz atsevišķiem izmēriem)

Kā lietot

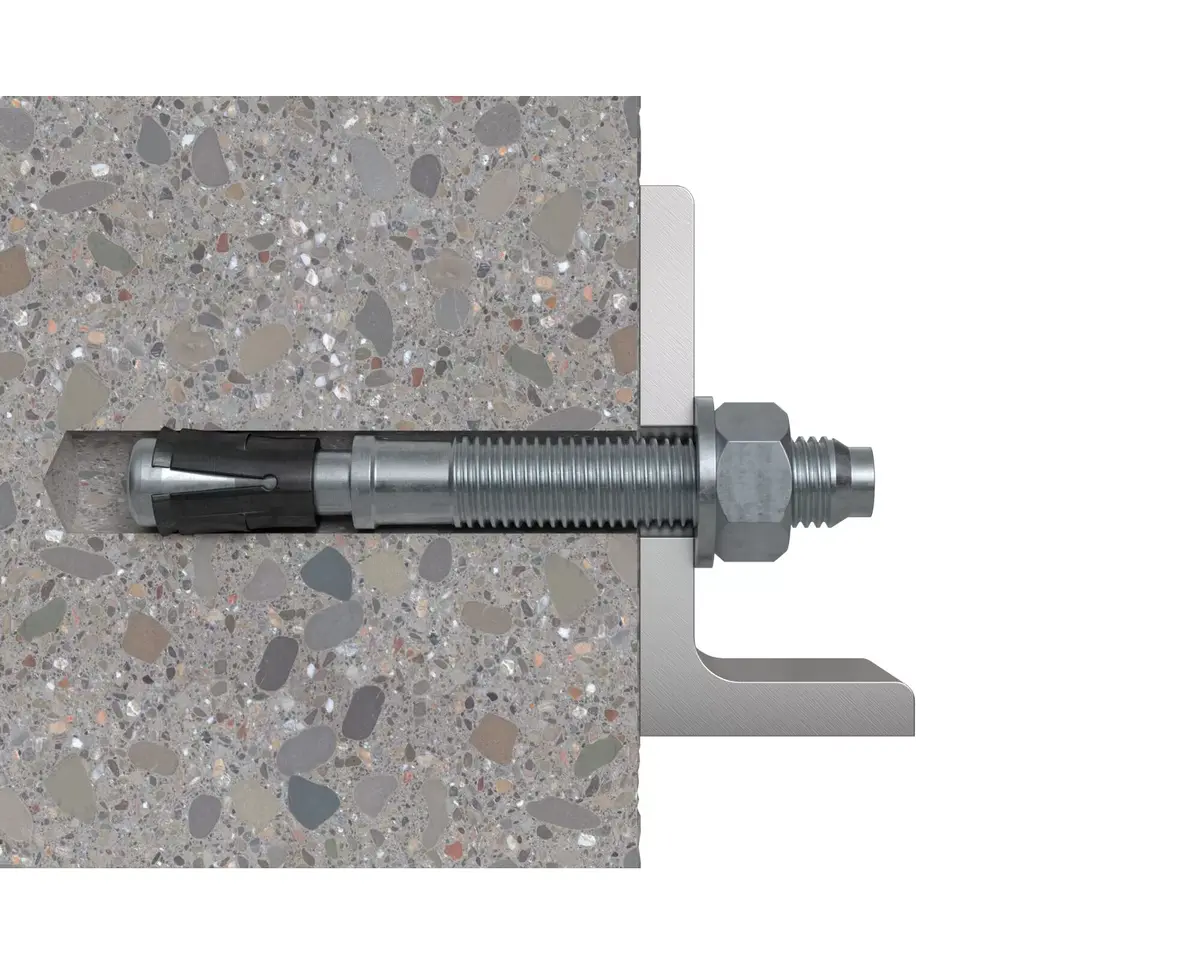

Izurbjiet atbilstoša diametra (10 mm) un dziļuma urbumu atbilstoši izvēlētajam ankerim. Izmēros M8–M24 urbuma tīrīšana nav nepieciešama. Ievietojiet FAZ II Plus skrūvankeri priekšstāvētā vai caururbjošā montāžā; pateicoties gariem vītņiem, iespējama arī stand-off uzstādīšana. Uzliekot noteikto uzgriešanās momentu, konusveida skrūve tiek ielīdzināta izplešanās uzmavai, kas izplešas pret urbuma sienām. Ankers tiek nostiprināts, sasniedzot iestatīto momentu. Sērijveida montāžai ieteicams izmantot FABS vai FA-ST II uzstādīšanas instrumentus. Ja ir seismiskas prasības, apsveriet aizpildīšanas diska FFD izmantošanu apļa spraugas aizpildīšanai.

Lietošanas ieteikumi

Uzstādiet saskaņā ar attiecīgajām atbilstībām un tehnisko dokumentāciju. Ievērojiet pamatnes prasības, norādītos iegriešanās dziļumus un iestatīšanas momentus. Lietojiet speciālos instrumentus sērijveida montāžai un FFD aizpildīšanas disku, ja nepieciešams seismiskām vai blīvēšanas prasībām.
