Skrūvju enkurs Fischer 564583 20 gab 165 mm ķieģeļiem betonam

Fischer 564583 skrūvankurs ir cinkots tērauda bolta ankurs, paredzēts drošai stiprināšanai ķieģeļu un betona pamatnēs. Savienojuma vītne M10, ārējais diametrs 10 mm, garums 165 mm. Iepakojumā 20 gabali. Uzstādīšanai nepieciešams urbja diametrs 10 mm.

Priekšrocības

FAZ II Plus konstrukcija nodrošina ātrāku un vienkāršāku montāžu, jo M8–M24 diametros nav nepieciešama urbumu tīrīšana. Produkta atbilstības sertifikāti dažādām pamatnēm (betons C12/15–C80/90, tērauda šķiedru betons, ciets kaļķainais ķieģelis) paplašina pielietojumu jomu. Jaunā ETA novērtējuma rezultātā palielinās izrāviena stiprība, kas bieži ļauj samazināt nepieciešamo stiprinājumu skaitu. ETA un citi ugunsizturības testi nodrošina augstu nestspēju arī uguns gadījumā. Neatkarīgs novērtējums apliecina ankuru ekspluatācijas ilgumu līdz 120 gadiem, padarot tos piemērotus ilgtermiņa būvprojektiem. FAZ II Plus spēj uzņemt augstas seismiskās slodzes (C1, C2) diametros M10–M24, un maināmas iestrādes dziļums ļauj milimetru precizitāti slodžu pielāgošanā.

Piemērots

• Balustrāžu un žogu stiprināšanai betonā un ķieģeļos
• Kabeļu kanālu un vadotņu nostiprināšanai
• Konsolju, stiprinājumu un vieglu konstrukciju montāžai
• Lietojumiem sprāgušā betonā un vietās, kur nepieciešama augsta izrāviena stiprība

Galvenās specifikācijas

• Zīmols: FISCHER
• Modelis / MPN: 564583

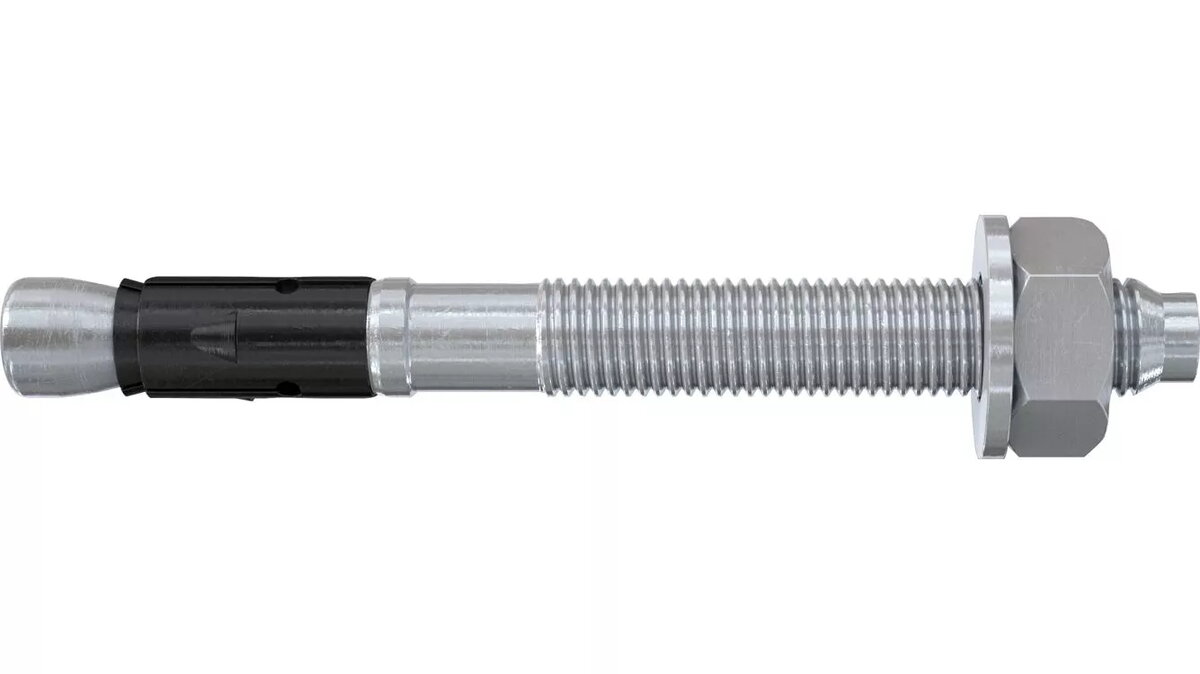

• Tips: Skrūvankurs (FAZ II Plus tipa tērauda ankurs)
• Materiāls: cinkots tērauds
• Savienojuma vītne: M10
• Ārējais diametrs: 10 mm
• Garums: 165 mm
• Urbumu diametrs: 10 mm
• Daudzums: 20 gab. iepakojumā
• Piemērotas pamatnes: betons C12/15–C80/90, tērauda šķiedru betons, ciets kaļķainais ķieģelis

Kā lietot

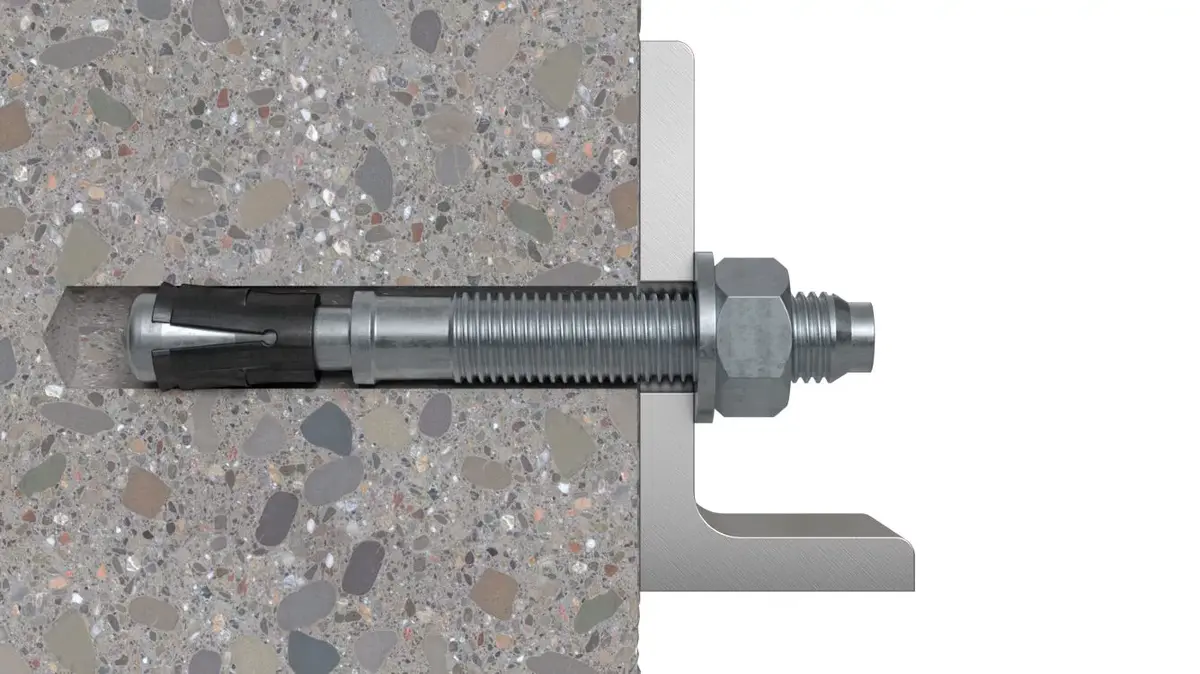

Izurbjiet 10 mm caurumu nepieciešamajā dziļumā, ņemot vērā izvēlēto iestrādes dziļumu atbilstoši slodzēm. FAZ II Plus diametros M8–M24 urbumu tīrīšana nav nepieciešama; ievietojiet ankeri iepriekš pozicionētā vai caurgraujamā režīmā, vai izmantojiet garo vītni nostākam montāžai. Pielietojot ieteikto griezes momentu, konuss tiek ievilkts paplašināšanas uzgalā, paplašinošs to pret urbumu sieniņām; ankeris tiek fiksēts, sasniedzot noteikto montāžas momentu. Sērijveida montāžai ieteicams izmantot FABS vai FA-ST II uzstādīšanas instrumentus.

Lietošanas ieteikumi

Seismisku prasību gadījumā un, ja to nosaka atbilstība, aizpildiet gredzenveida spraugu ar aizpildīšanas disku (FFD); ievērojiet ETA un citu testu norādītās attāluma, malas atstarpes un montāžas momenta vērtības, lai nodrošinātu prasītās slodzes un ugunsizturības rādītājus.
