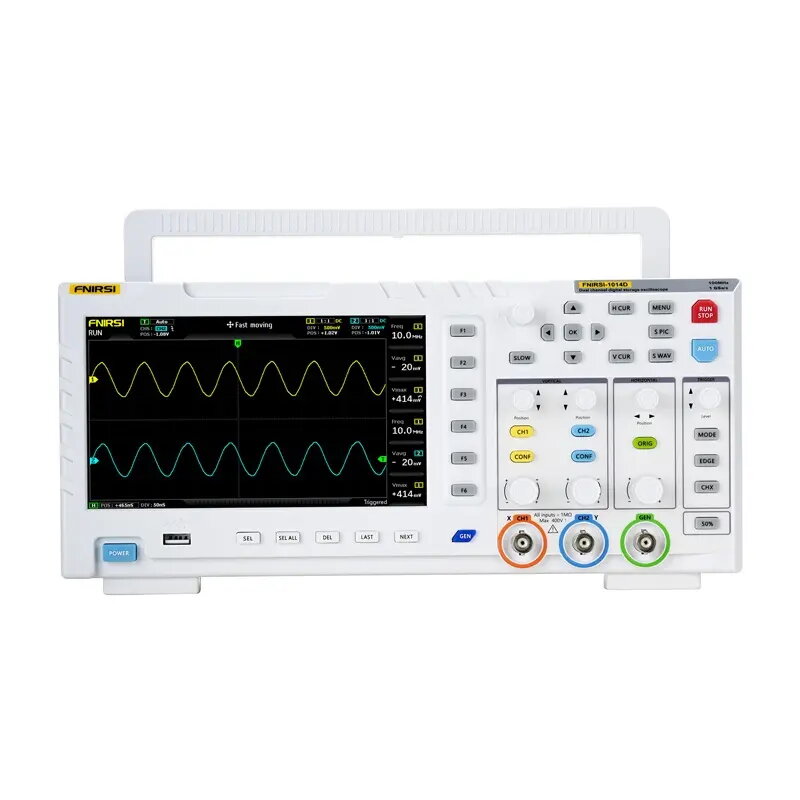

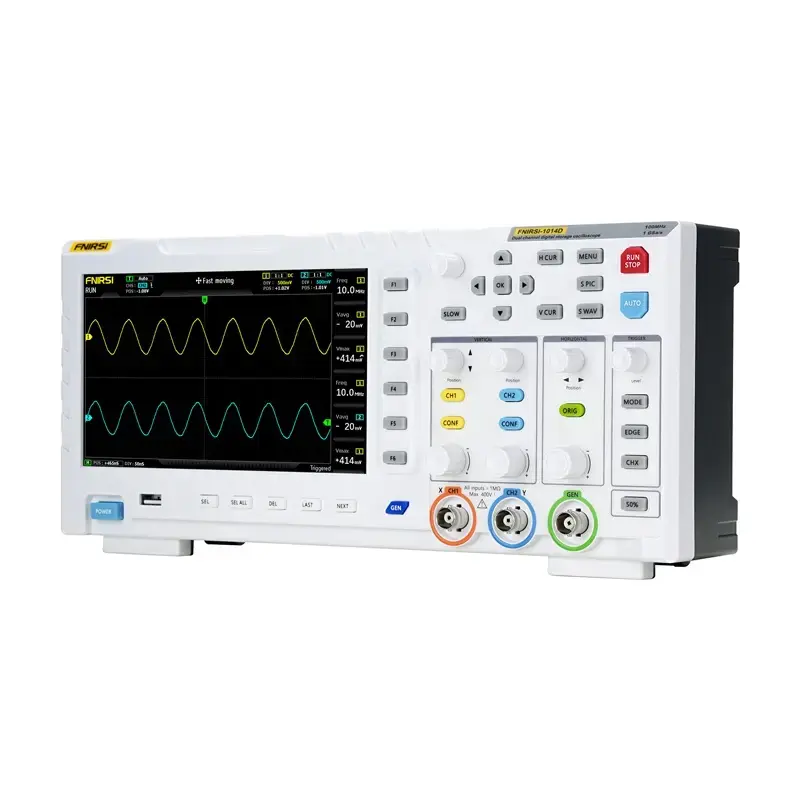

Ociloskops signālu ģenerators Fnirsi 1014D 2‑in‑1 — joslas platums 100 MHz, paraugošanas ātrums 1 GS/s

FNIRSI 1014D ir pārnēsājams 2‑vienā mērinstruments, kas apvieno divu kanālu digitālo osciloskopu un DDS signālu ģeneratoru. Ierīce nodrošina 100 MHz analogās joslas platumu ar paraugu ņemšanu līdz 1 GSa/s, 7" 800×480 LCD ekrānu, 1 MΩ ieejas pretestību katram kanālam un 1 GB iekšējo atmiņu viļņu formu un ekrānuzņēmumu glabāšanai. Ierīce atbalsta automātisko analīzi, FFT, X‑Y režīmu, kursoru mērījumus un datu eksportu pa USB.

Priekšrocības

Kombinācija vienā ierīcē ļauj vienlaikus analizēt un ģenerēt signālus, paplašinot testēšanas iespējas. Augsts paraugu ņemšanas ātrums un 100 MHz joslas platums ļauj fiksēt īslaicīgas anomālijas formas signālā. Iebūvētais DDS ģenerators piedāvā vairākas standarta viļņu formas ar 1 Hz soli frekvences iestatījumā un sinusoīdes izeju līdz 10 MHz. Funkcija capture‑output ļauj saglabāt osciloskopa fomu un atskaņot to kā ģeneratora izeju, tādējādi palielinot testēšanas elastību. Automātiskā pārsprieguma aizsardzība nodrošina drošus mērījumus līdz 400 V ar x10 pieskārienu. 7" krāsu ekrāns ar inteliģentu trigera noteikšanu atvieglo darbu, un iekšējā atmiņa glabā līdz 1 000 formu un 1 000 ekrānuzņēmumu apskatei un eksportam.

Piemērots

• Elektronikas diagnostikai un remontam
• Prototipu testēšanai un izstrādei
• Tehniskajai izglītībai un laboratorijas darbiem
• Daru paštaisītāju un hobiju elektronikai

Galvenās specifikācijas

• Kanāli: 2
• Joslas platums: 100 MHz
• Paraugu ņemšana: līdz 1 GSa/s
• Displejs: 7" LCD, 800×480 pikseļi
• Ieejas pretestība: 1 MΩ
• Atmiņa: 1 GB (līdz 1 000 formu + 1 000 ekrānuzņēmumu)
• Ģeneratora veidi: 14 standarta viļņu formu; frekvences solis 1 Hz; sinusoīde līdz 10 MHz
• Capture output: atbalstīts (saglabā un atskaņo formas)
• Maksimālais testējamais spriegums: 1× pieskare: 40 V, 10× pieskare: 400 V (aizsardzība)
• Trigera režīmi: Auto / Single / Normal; trigera fronte: augšupejoša/lejupvērsta
• Atbalsts FFT un X‑Y režīmam
• Atmiņas dziļums: 240 kbit
• Sprieguma precizitāte: ±5%; frekvences precizitāte: ±0,01%
• Uzliesmošanas laiks: < 3 ns
• Laika bāzes diapazons: 50 s līdz 10 ns
• Savienojums: AC / DC
• Barošanas avots: 5 V pa USB (2–4 A)
• Izmēri: 310 × 145 × 70 mm

Kā lietot

Pievienojiet pieskarus ieejām un izvēlieties atbilstošo pieskaru slāpēšanas režīmu (1× vai 10×) atbilstoši gaidāmajam signāla līmenim. Barojiet ierīci pa USB un izmantojiet priekšējās paneļa vadības ierīces vai enkoderu, lai iestatītu laika bāzi, sprieguma skalu un trigera režīmu. Lai ģenerētu signālu, atveriet DDS izvēlni, izvēlieties viļņu formu un uzstādiet frekvenci un amplitūdu ar 1 Hz soli. Izmantojiet capture‑output, lai saglabātu osciloskopa formu un atskaņotu to kā ģeneratora izeju. Saglabājiet svarīgās formas un ekrānuzņēmumus iekšējā atmiņā un pēc vajadzības eksportējiet datus uz datoru pa USB.

Ieteikumi lietošanai

Lai nodrošinātu aizsardzību mērījumu laikā augstsprieguma ķēdēs, izmantojiet x10 pieskari. Lai iegūtu precīzus laika parametrus un harmonisko analīzi, izvēlieties maksimāli iespējamo paraugu ņemšanas ātrumu un izmantojiet FFT. Regulāri eksportējiet un dublējiet ierakstus, ja nepieciešama ilgtermiņa uzglabāšana vai ārēja analīze.
