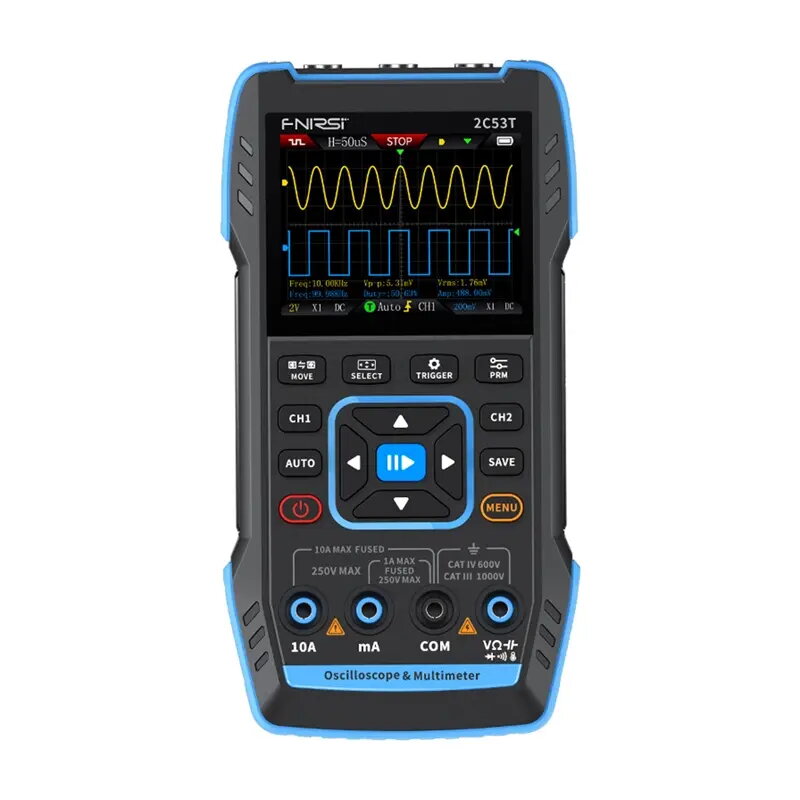

Osciloskops, multimetrs un signālu ģenerators Fnirsi 2C53T 3‑1 pārnēsājams

FNIRSI 2C53T ir pārnēsājams 3‑1 instruments, kas apvieno divkanālu osciloskopu, ciparu multimetrs un signālu ģeneratoru vienā rokas ierīcē. Ierīcei ir 50 MHz joslas platums uz kanālu, paraugu ņemšanas ātrums 250 MSa/s, 8‑bitu ADC ar 16 kpoint atmiņas buferi uz kanālu (pre/post triggere), un iebūvēts signālu ģenerators līdz 50 kHz. Ieejas pretestība 1 MΩ ∥ 15 pF ar AC/DC/GND padeves režīmiem, 2.8‑collu 320×240 krāsu displejs, izturīgs ABS korpuss ar silikona pārklājumu un uzlādējama baterija mobilai darbībai. Ierīcei ir CAT II 300 V sertifikācija, dubultas keramikas drošinātāji un pārsprieguma aizsardzība. Atbalstīta formas saglabāšana un programmaparatūras atjaunināšana.

Priekšrocības

Ierīce apvieno osciloskopu, multimetrs un signālu ģeneratoru vienā kompakta izmēra instrumentā, kas piemērots gan lauka darbiem, gan laboratorijai. ARM+FPGA+augstas veiktspējas ADC arhitektūra nodrošina ātru trigerēšanu un precīzu signālu attēlojumu. Divi izolēti kanāli samazina savstarpējo traucējumu ietekmi, bet krāsu displejs ar sekas saglabāšanas režīmiem un dažādiem laika un trigeru iestatījumiem atvieglo signālu un fāžu attiecību novērošanu. Iebūvētās aizsardzības, izturīgā konstrukcija un iespēja eksportēt formu attēlus padara ierīci praktisku dažādiem mērķiem.

Piemērots

• Elektronikas defektu meklēšanai un shēmu labošanai
• Barošanas avotu un pārveidotāju remonta un diagnostikas darbiem
• Filtru, pastiprinātāju un analogo ķēžu testēšanai ar iebūvēto ģeneratoru
• Fona mērījumiem laukā un mācību laboratoriju darbiem

Galvenās specifikācijas

• Displejs: 2.8‑collu krāsu ekrāns, 320 × 240 pikseļi
• Osciloskopa kanāli: 2 neatkarīgas ieejas
• Analoga josla: 50 MHz uz kanālu
• Paraugu ņemšana: 250 MSa/s
• Atmiņas dziļums: 16 kpoint uz kanālu (pre/post triggere)
• ADC izšķirtspēja: 8 bitu
• Ieejas pretestība: 1 MΩ ∥ 15 pF
• Savienojums: AC / DC / GND
• Laika bāzes diapazons: 10 ns — 20 s
• Vertikālā jutība: 10 mV/div — 10 V/div
• Maksimālais mērījumu spriegums: ±400 V
• Trigeru režīmi: Edge, Pulse Width, Video, Slope; AUTO/Normal/Single
• Attēlošanas režīmi: Y‑T, Rolling, X‑Y
• Signālu ģenerators: vienkanāls, 1 Hz – 50 kHz, vairākas viļņu formas, regulējama amplitūda un nobīde
• Multimetrs: DC/AC spriegums un strāva, pretestība, kapacitāte, diodes, kontinuitāte, temperatūra; līdz 19999 skaitījumiem
• Baterija: litija jonu 3000 mAh (aptuveni 3–4 stundu darba laiks)
• Uzlāde: USB‑C (5 V/1 A)
• Izmēri un svars: 167 × 89 × 35 mm, aptuveni 300 g

Kā lietot

Pievienojiet atbilstošos zondus osciloskopam vai vadus multimetram un izvēlieties ierīcē vajadzīgo ieejas savienojumu un vertikālos/horizontālos mērogus. Lai ātri iegūtu signāla formas attēlu, izmantojiet AUTO funkciju, vai arī izvēlieties Single/Normal režīmus kontrollētiem ierakstiem. Konfigurējiet signālu ģeneratoru — viļņa formu, frekvenci, amplitūdu un nobīdi — lai stimulētu pārbaudāmo ķēdi. Saglabājiet formu attēlus iekārtas atmiņā vai pārnesiet tos uz datoru caur USB tālākai analīzei. Ievērojiet drošības ierobežojumus un ierīces maksimālo mērījumu spriegumu strādājot ar dzīviem ķēdēm.

Lietošanas ieteikumi

Izmantojiet standarta 10× osciloskopa zondus pie augstiem spriegumiem vai frekvencēm, pārbaudiet ieejas savienojuma režīmu pirms mērījuma un ievērojiet CAT II 300 V ierobežojumus un drošības noteikumus. Ilgstošai darbībai uzlādējiet akumulatoru un regulāri atjauniniet programmaparatūru.
