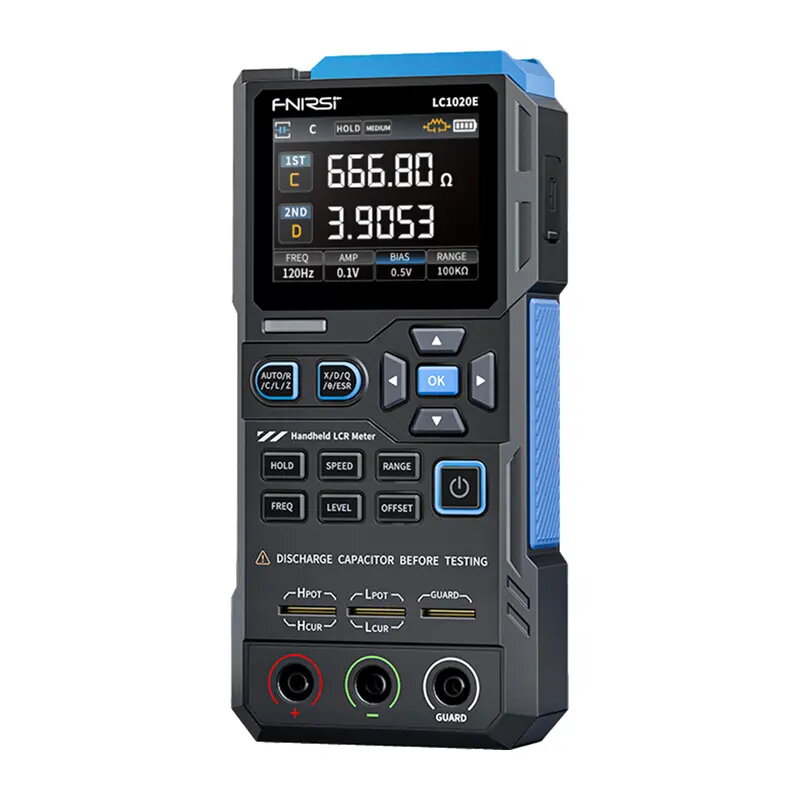

Rokas LCR mērītājs Fnirsi LC1020E

Fnirsi LC1020E ir augstas precizitātes rokas LCR mērītājs, kas paredzēts ātrai un precīzai elektronisko komponentu mērīšanai. Ierīce piedāvā automātisku komponentu atpazīšanu, plašu testa frekvenču diapazonu, divu parametru nolasīšanu un augstu mērījumu izšķirtspēju. Ar regulējamiem sprieguma līmeņiem, iebūvētu polarizāciju un uzlabotu kalibrēšanu tas nodrošina stabilus un uzticamus rezultātus. Krāsu TFT displejs, datu saglabāšanas funkcija, USB-C uzlādējams akumulators un automātiskā izslēgšanās padara ierīci ērtu ikdienas lietošanai gan laboratorijā, gan lauka apstākļos.

Priekšrocības

Ierīce automātiski identificē komponentu kā rezistoru, kondensatoru vai induktoru un pati pārslēdzas uz atbilstošo mērīšanas režīmu, padarot testēšanu ātru un intuitīvu. Augstā mērījumu precizitāte ļauj veikt uzticamu analīzi pat visjutīgākajiem elektroniskajiem komponentiem. Lielais 2.8 collu TFT krāsu displejs vienlaikus parāda divus mērījumu parametrus, kas ievērojami paātrina analīzi un uzlabo rezultātu nolasāmību. Iespēja izvēlēties frekvenci un sprieguma līmeni ļauj precīzi pielāgot mērījumu parametrus konkrētam komponentam, savukārt iebūvētā iekšējā polarizācijas funkcija stabilizē rādījumus komponentiem, kas ir jutīgi pret sprieguma izmaiņām.

Piemērots

• Pētniecības un attīstības laboratorijām
• Kvalitātes kontrolei un ražošanas testēšanai
• Elektroniskā aprīkojuma servisam un remontam
• Komponentu šķirošanai un masveida atlasei
• Izglītības mērķiem un hobiju projektiem

Kad ierīce var nebūt piemērota

Šī ierīce ir paredzēta standarta elektronisko komponentu testēšanai un var nebūt piemērota specifiskiem lieljaudas rūpnieciskiem lietojumiem vai mērījumiem, kam nepieciešams augstspriegums, kas pārsniedz ierīces tehniskās specifikācijas. Ierīce nav paredzēta mērījumiem shēmās, kur ārējie traucējumi vai paralēli pieslēgti komponenti var būtiski ietekmēt rādījumu precizitāti.

Galvenās specifikācijas

• Testa frekvences: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Pamata precizitāte: 0.3%
• Displejs: 2.8 collu TFT LCD
• Mērījumu parametri: R, C, L, Z, X, D, Q, fāzes leņķis, ESR
• Induktivitātes diapazons: 0–100 H
• Kapacitātes diapazons: 0–100 mF
• Pretestības diapazons: 0–10 MΩ
• Testa sprieguma līmeņi: 0.1 V, 0.3 V, 0.6 V
• Iekšējā polarizācija: 0.0 V, 0.5 V
• Interfeiss: USB Type-C

Kā lietot

Lai sāktu darbu, ieslēdziet ierīci un pievienojiet testa vadus vai Kelvina spailes mērīšanas termināļiem. Izvēlieties vēlamo testa frekvenci un sprieguma līmeni atbilstoši komponenta specifikācijām. Lai sasniegtu maksimālu precizitāti, pirms mērījumu uzsākšanas veiciet atvērtas vai īssavienojuma ķēdes kalibrēšanu. Pēc konfigurēšanas pievienojiet komponentu termināļiem; mērītājs automātiski noteiks tā veidu un parādīs galvenos un papildu parametrus uz ekrāna. Varat izmantot salīdzināšanas funkciju, lai iestatītu nominālās vērtības un pielaides, kas atvieglo šķirošanu vai kvalitātes kontroli.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai induktivitātes, kapacitātes un pretestības mērījumu diapazoni atbilst jūsu projekta prasībām.
• Pārbaudiet, vai pieejamās testa frekvences aptver to komponentu darbības diapazonu, kurus plānojat testēt.
• Apsveriet nepieciešamību pēc Kelvina testa spailēm augstas precizitātes mērījumiem.
• Pārbaudiet, vai USB-C uzlādes iespēja ir piemērota jūsu darba videi.

Lietošanas ieteikumi: Vienmēr veiciet atvērtas vai īssavienojuma ķēdes kalibrēšanu, mainot testa vadus vai pēc būtiskām apkārtējās vides temperatūras izmaiņām, lai saglabātu mērījumu precizitāti. Turiet ierīci tālāk no spēcīgiem elektromagnētiskajiem laukiem, lai izvairītos no traucējumiem jutīgu komponentu mērīšanas laikā.
