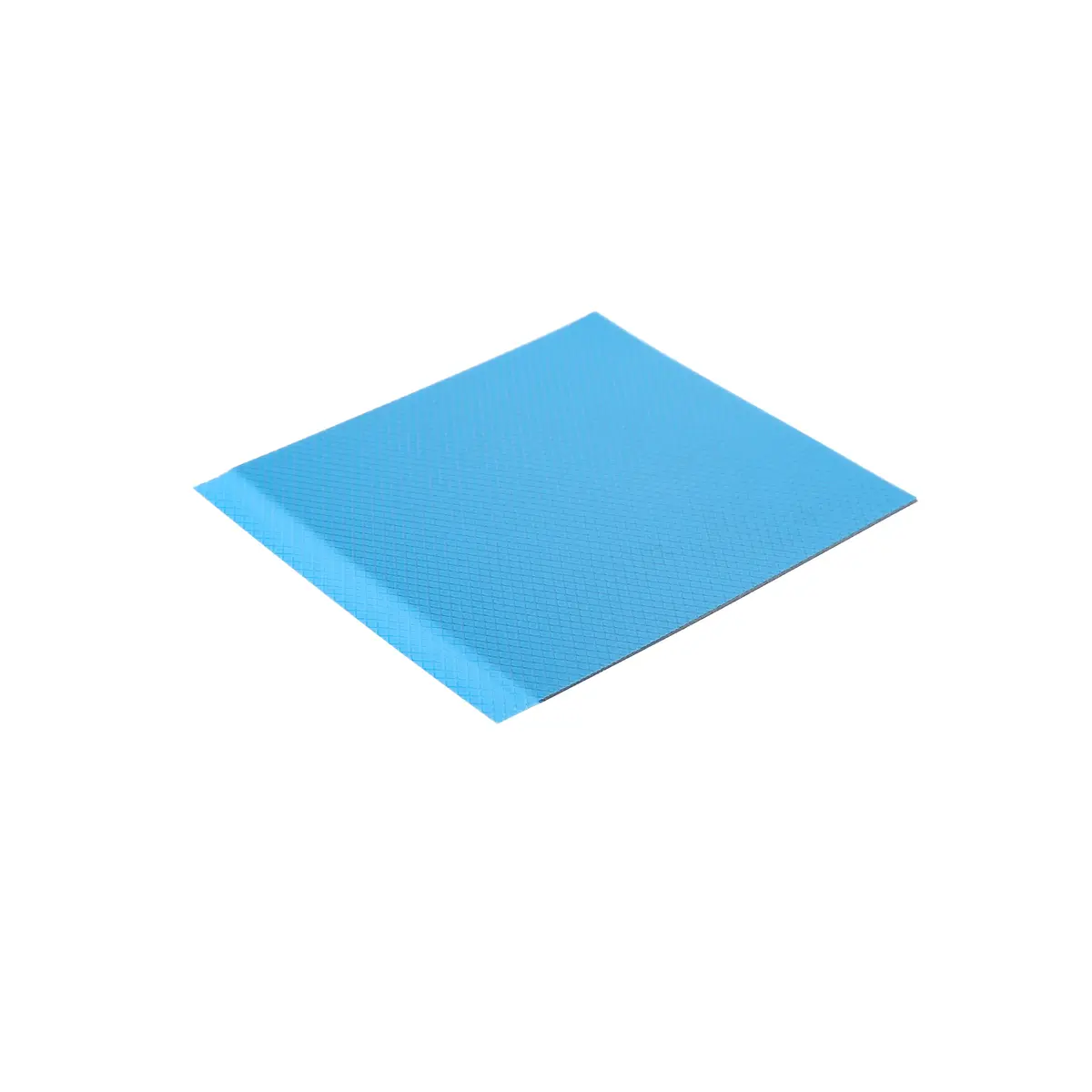

Siltumpārsieja Gelid TP-GP04-S-E — 120×120×3 mm, blīvums 3,2 g/cm³, 1 gab.

Gelid TP-GP04-S-E ir iepriekš izgriezta termoplokšķe 120×120×3 mm izmērā, kas paredzēta siltuma pārvadei starp elektroniskajām komponentēm un dzesētājiem. Materiāla blīvums ir 3,2 g/cm³, iesaiņojumā ir viena plāksne. Termoplokšķe aizpilda spraugas un kompensē nelīdzenas virsmas uz plates un moduļiem, uzlabojot siltuma novadi no DRAM IC, VRM IC, jaudas MOSFET, M.2 tipa SSD un citiem augstas temperatūras SMD komponentiem. Produkts nav elektriski vadītspējīgs, neizraisa koroziju, nemetast un nav toksisks; darbināšanas temperatūras diapazons ir no -60°C līdz 220°C.

Ieguvumi

GP-Ultimate 120×120 izmanto uzlabotu daudzslāņu struktūru un materiāla sastāvu, kas optimizēts siltuma pārnesei, nodrošinot līdz 15 W/mK siltumvadītspēju un efektīvu siltuma novadi. Nevadītspējīgās un nekoroziīvās īpašības samazina īssavienojuma un ķīmiskas bojājuma risku apkārtējām komponentēm. Tā kā materiāls neizkūrē, saglabājas elastība un spēja aizpildīt spraugas atkārtotas montāžas un ilgstošas lietošanas laikā. Viengabala 120×120 mm formāts atvieglo uzklāšanu uz paplašinātām virsmām, piemēram, atmiņas moduļiem un GPU/CPU VRM zonām.

Piemērots

• Siltuma tilti starp dzesētājiem un DRAM IC, VRM IC, jaudas MOSFET
• Dzesēšanas saskarne M.2 SSD un NVRAM moduļiem
• Spraugu aizpildīšana uz nelīdzenām plates virsmām grafiskajās kartēs un mātesplatēs
• Siltuma pārvaldība kompaktiem vai cieši izvietotiem elektroniskiem iekārtu risinājumiem

Galvenie parametri

• Izmēri: 120 × 120 × 3 mm
• Materiāla blīvums: 3,2 g/cm³
• Siltumvadītspēja: 15 W/mK
• Darba temperatūra: -60°C līdz 220°C
• Elektriskās īpašības: nav elektriski vadītspējīgs
• Ķīmiskās/fiziskās īpašības: nekoroziīvs, neizkūrējošs, netoksisks
• Iepakojuma daudzums: 1 plākšņa

Kā lietot

Atvienojiet ierīci no barošanas un pārliecinieties, ka dzesētāja un komponenta kontaktvirsmas ir tīras, sausas un bez putekļiem vai veca termomateriāla paliekām. Noņemiet aizsargslāņus no abām plāksnes pusēm, nolīdziniet plāksni pār mērķa zonu un viegli piespiediet, lai nodrošinātu pilnīgu kontaktu, izvairoties no gaisā iesprostotiem burbuļiem. Ja nepieciešams, apgrieziet plāksni, lai tā atbilstu mazākiem komponentiem vai neaptvertu blakus esošās kontaktligzdas. Salieciet ierīci kopā un pārliecinieties par ciešu dzesētāja un komponenta saskari; piestipriniet dzesēšanas elementus pēc ražotāja norādījumiem.

Lietošanas ieteikumi

Lai panāktu optimālu darbību, izmantojiet Gelid TP-GP04-S-E tur, kur nepieciešams elastīgs, neizkūrējošs termointerfeiss spraugu un nelīdzenumu aizpildīšanai. Izvairieties no plāksnes stiepšanas uzstādīšanas laikā un nomainiet to, ja tā kļūst netīra vai mehāniski bojāta. Nelietojiet plāksni kā mehānisku atbalstu — nodrošiniet drošu dzesētāju un moduļu stiprinājumu ar atbilstošiem stiprinājumiem.
