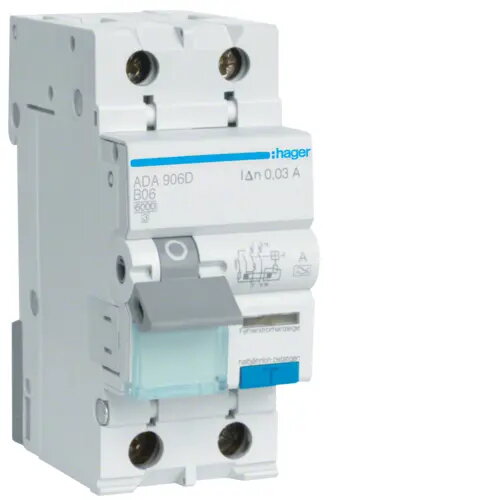

Elektriskā sadales kastes piederums Hager ADA906D, AC ieeja 240 V

Hager ADA906D ir kombinēta noplūdes un pārsprieguma aizsardzības ierīce (RCBO) ar 1+N polu izvietojumu. Ierīce ir paredzēta 6 A nominālajam slodzes strāvai, B raksturlīknes izslēgšanai un 30 mA noplūdes jutībai (A tips). Tā tiek uzstādīta sadales skapjos dzīvojamās ēkās un mazos komerciālos objektos, lai aizsargātu kontaktligzdas, apgaismojuma līnijas un sadzīves ierīces pret noplūdēm un pārslodzēm.

Priekšrocības

Kombinētā konstrukcija apvieno noplūdes detektoru un pārslodzes/īsķēdes aizsardzību vienā modulī, samazinot nepieciešamo ierīču skaitu sadales skapī un vienkāršojot montāžu. 1+N polu izvietojums nodrošina arī nulles vadītāja atslēgšanu kopā ar fāzi. B raksturlīkne ir piemērota ķēdēm ar nelieliem ieplūdes strāvas impulsiem, piemēram, apgaismojumam un mājsaimniecības kontaktligzdām. 30 mA jutība nodrošina personu aizsardzību pret netiešu kontaktu un pareizu darbību ar mūsdienu ierīcēm raksturīgajām maiņstrāvas un pulsa vienmērīgās līdzstrāvas noplūdēm.

Piemērots

• Mājas kontaktligzdu aizsardzībai un mazām jaudas atzaram
• Apgaismojuma līnijas dzīvokļos, mājās un nelielos birojos
• Atsevišķas ķēdes veļas mašīnām, trauku mazgājamām mašīnām un līdzīgām sadzīves ierīcēm

Galvenās specifikācijas

• Poli: 1+N (fāze un nulle tiek pārtraukta)
• Nominālais strāvas lielums: 6 A
• Ieslēgšanas raksturlīkne: B (piemērota zemiem ieplūdes strāvu impulsiem)
• Noplūdes jutība: 30 mA, A tips (reģistrē maiņstrāvas un pulsa veida vienmērīgās līdzstrāvas noplūdes)
• Funkcija: kombinēta noplūdes un pārsprieguma/pārslodzes aizsardzība (RCBO)

Kā lietot

Ierīci uzstādiet DIN sliedē sadales skapī atbilstoši vietējiem elektroinstalācijas noteikumiem un ražotāja norādījumiem. Pievienojiet fāzes vadītāju pie fāzes klemmas un nulles vadītāju pie nulles klemmas, lai ierīce pārtrauktu abus vadus. Pārliecinieties par pareizu koordināciju ar iepriekšējām aizsardzības ierīcēm un par to, ka nomināls un raksturlīkne atbilst aizsargājamajai ķēdei. Pēc pievienošanas pārbaudiet noplūdes saskaršanās funkciju ar testpogu vai testierīci un veiciet nepieciešamās nodošanas pārbaudes pirms slodzes ieslēgšanas.

Lietošanas ieteikumi

Lietošanai izvēlieties šādu ierīci, ja nepieciešama gan noplūdes, gan pārslodzes aizsardzība. Izvairieties no uzstādīšanas mitros, putekļainos vai kodīgās vidi bez atbilstoša aizsargkorpusa, nodrošiniet atbilstību ar augstākstāvošo aizsardzību un regulāri testējiet noplūdes funkciju.
