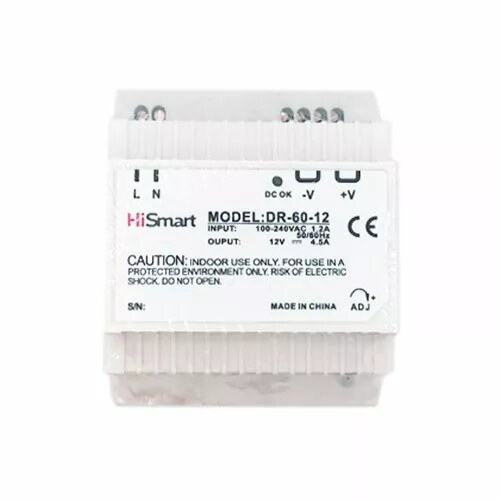

Barošanas bloks HiSmart DR-60-12 12V 4.5A pārveidotājs

HiSmart DR-60-12 ir kompakts impulsa barošanas avots 12V, 4.5A (54W), paredzēts uzstādīšanai uz DIN sliedes (TS-35/7.5 vai TS-35/15). Nodrošina regulētu DC izeju ierīcēm, piemēram, CCTV kamerām, LED apgaismojumam, maršrutētājiem un citām nelielām elektroniskām ierīcēm. Dzesēšana notiek caur brīvu gaisa konvekciju.

Priekšrocības

Impulsa dizains nodrošina plašu ievades diapazonu (AC 90–264V, 47–63Hz) un stabilu 12V DC izeju ar regulācijas robežām -9% līdz +10%. Iebūvētās aizsardzības pret īssavienojumu, pārslodzi un pārspriegumu uzlabo drošību ekspluatācijā. Zems noplūdes strāvas līmenis (<1 mA pie 240VAC), tipiska efektivitāte 82% un zems rippls/triukšņi (100 mV p-p). Kompakti izmēri (78×93×56 mm) un svars 0,3 kg atvieglo montāžu uz DIN sliedes.

Piemērots

• Videonovērošanas kamerām un CCTV sistēmām
• LED apgaismojumam un LED lentēm
• Tīkla ierīcēm (maršrutētājiem, komutatoriem)
• Mazām ierīcēm un elektronikas moduļiem, kuriem nepieciešams 12V DC līdz 4.5A

Galvenās specifikācijas

• Tips: impulsa barošanas avots
• Ievade: AC 90–264V, 47–63Hz
• Izvade: DC 12V (regulējams -9% / +10%)
• Nominalais strāvas stiprums: 4.5A
• Nominalā jauda: 54W
• AC strāva: 1.2A @115V, 0.65A @230V
• Rippls un troksnis: 100 mV p-p
• Efektivitāte: 82% (tipiska)
• Noplūdes strāva: <1 mA @240VAC
• Darba temperatūra: -20°C līdz +60°C
• Darba mitrums: 20%–90% RH
• Izmēri: 78 × 93 × 56 mm
• Svars: 0.3 kg
• Montāža: DIN sliede TS-35/7.5 vai TS-35/15
• Garantija: 24 mēneši

Kā lietot

Uzstādiet HiSmart DR-60-12 uz atbilstošas DIN sliedes (TS-35/7.5 vai TS-35/15). Pievienojiet ievades AC spriegumu 90–264V un pieslēdziet 12V DC izeju pie slodzes, ievērojot polaritāti. Ja nepieciešams, noregulējiet izejas spriegumu robežās -9%…+10%. Nodrošiniet brīvu ventilāciju ap ierīci, lai atbalstītu konvekcijas dzesēšanu, un nepiešķiriet ventilācijas atveres.

Ieteikumi lietošanai

Montējiet barošanas avotu sausā, labi vēdināmā telpā vai skapī, aizsargātā no mitruma un tiešiem siltuma avotiem. Nepārsniedziet maksimālo slodzi 4.5A (54W) un, ja nepieciešams, atstājiet drošības rezervi. Garām vadu līnijām izmantojiet atbilstoša šķērsgriezuma vadus, lai mazinātu sprieguma krišanos.
