Saskarnes adapters InLine 76619I — InLine 76619I saskarnes karte/adapteris

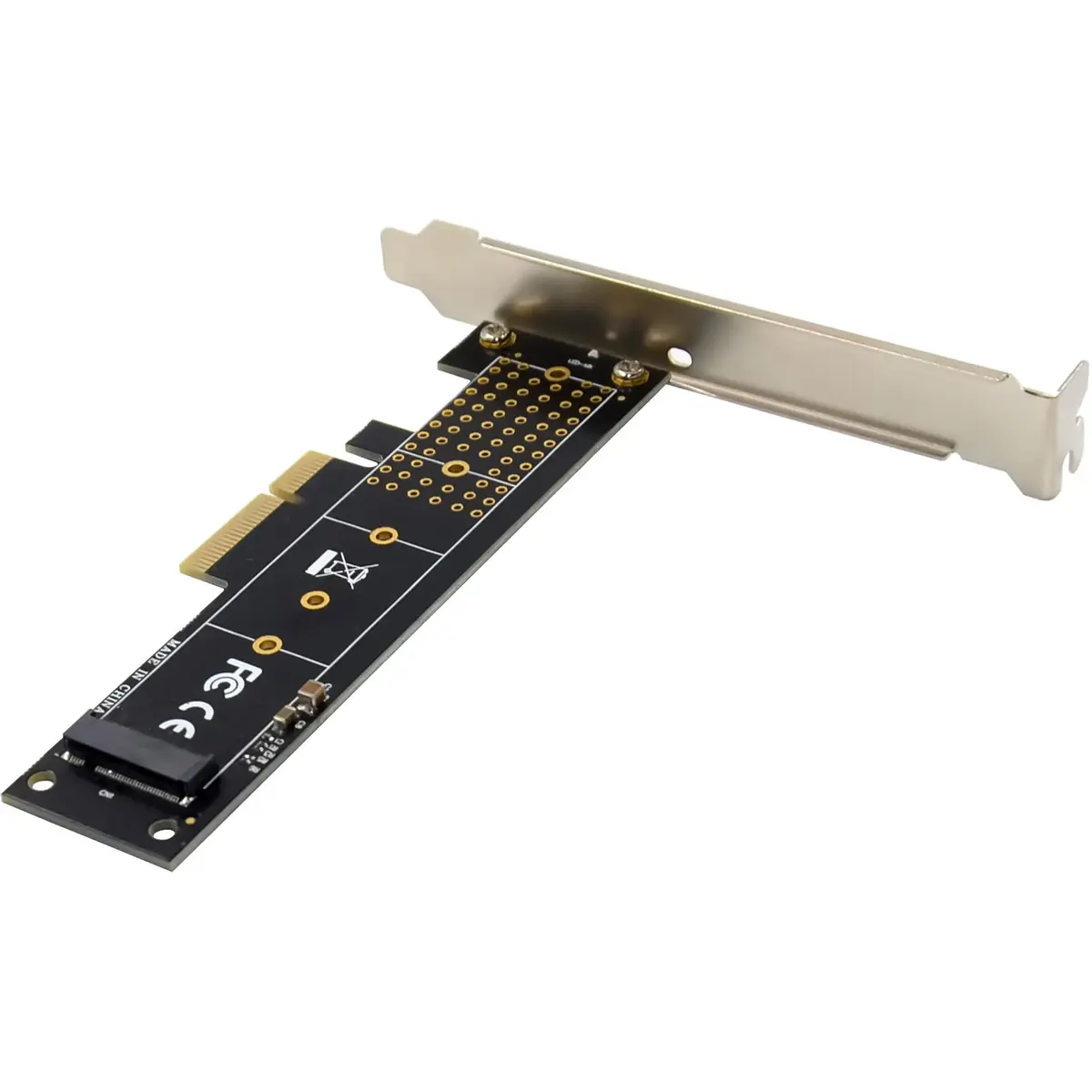

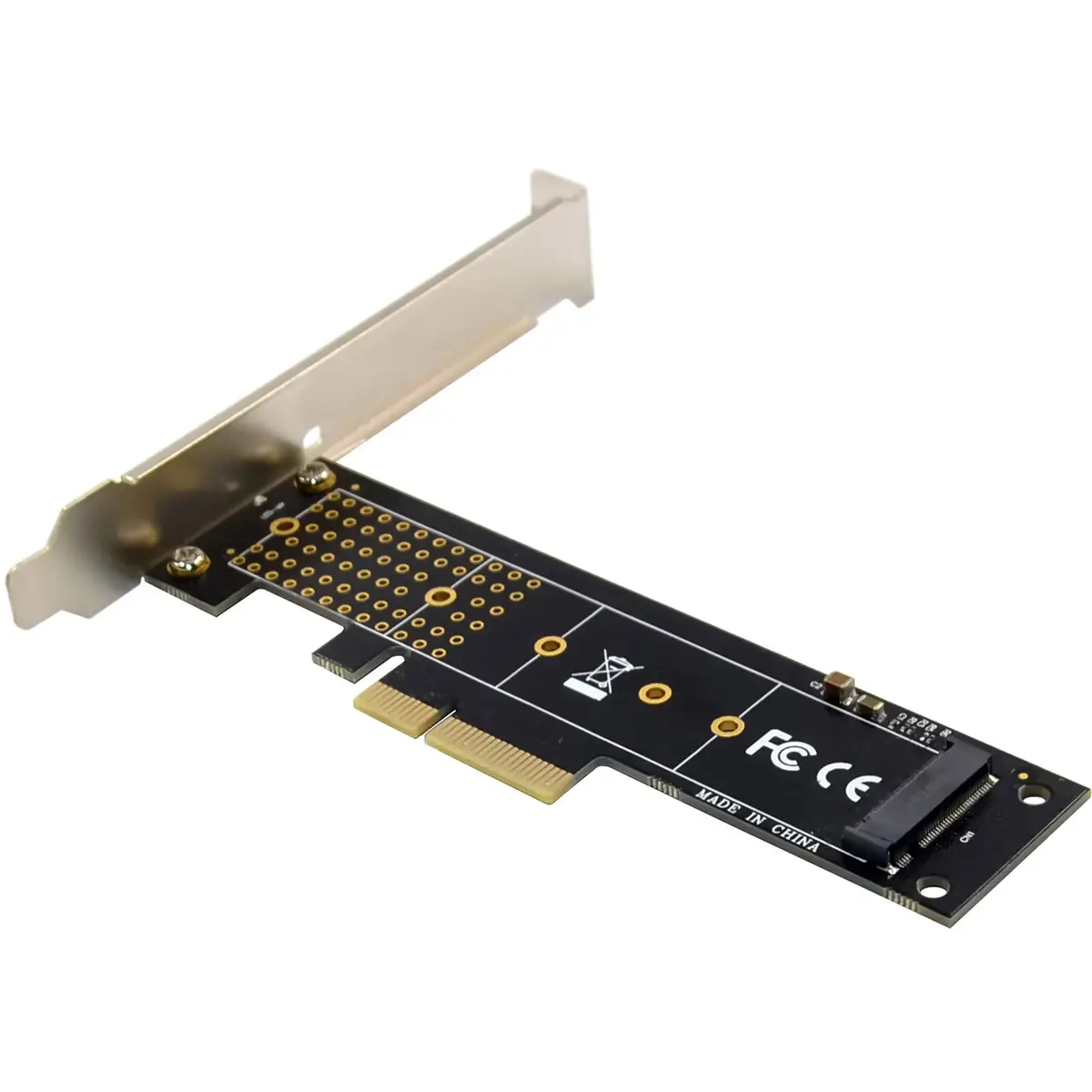

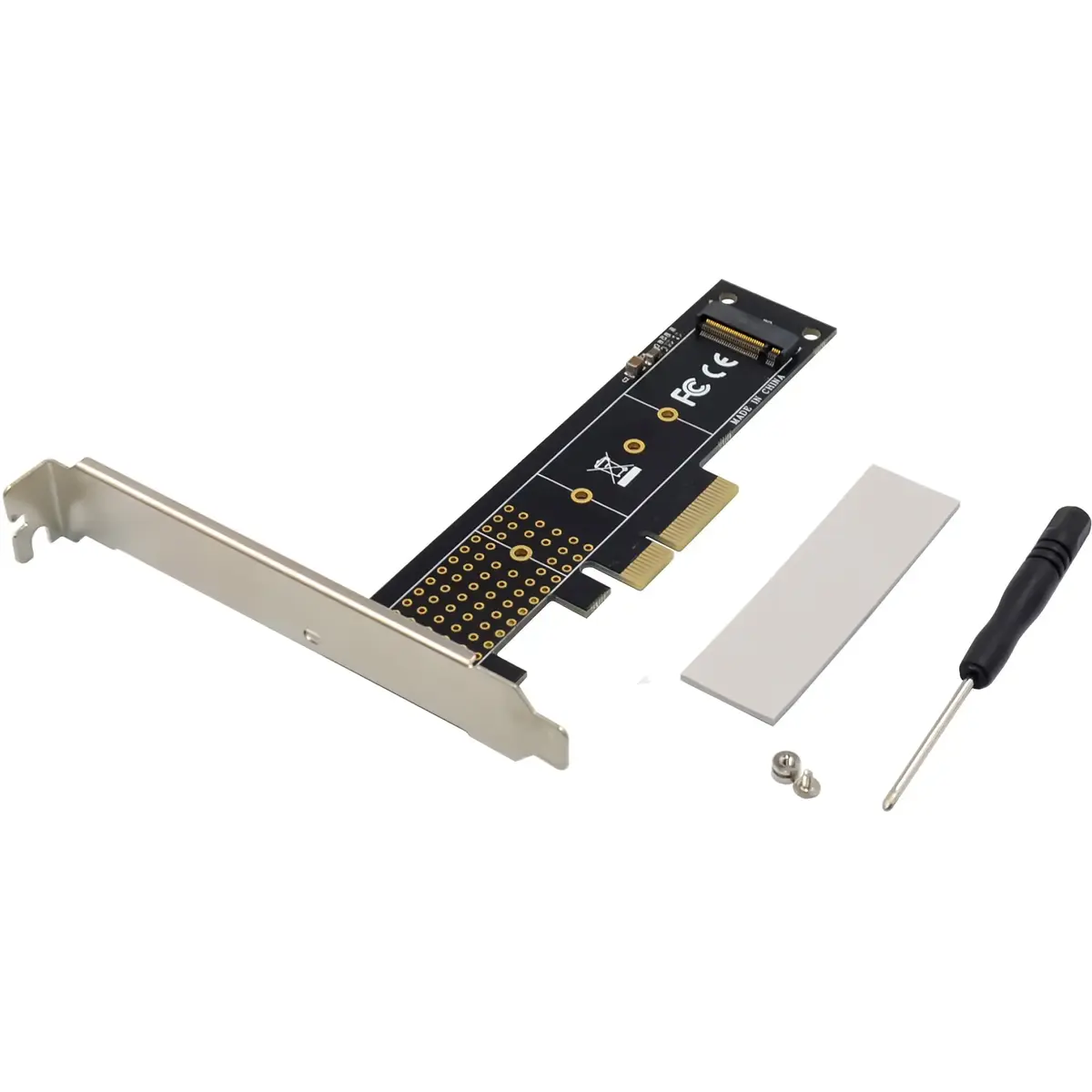

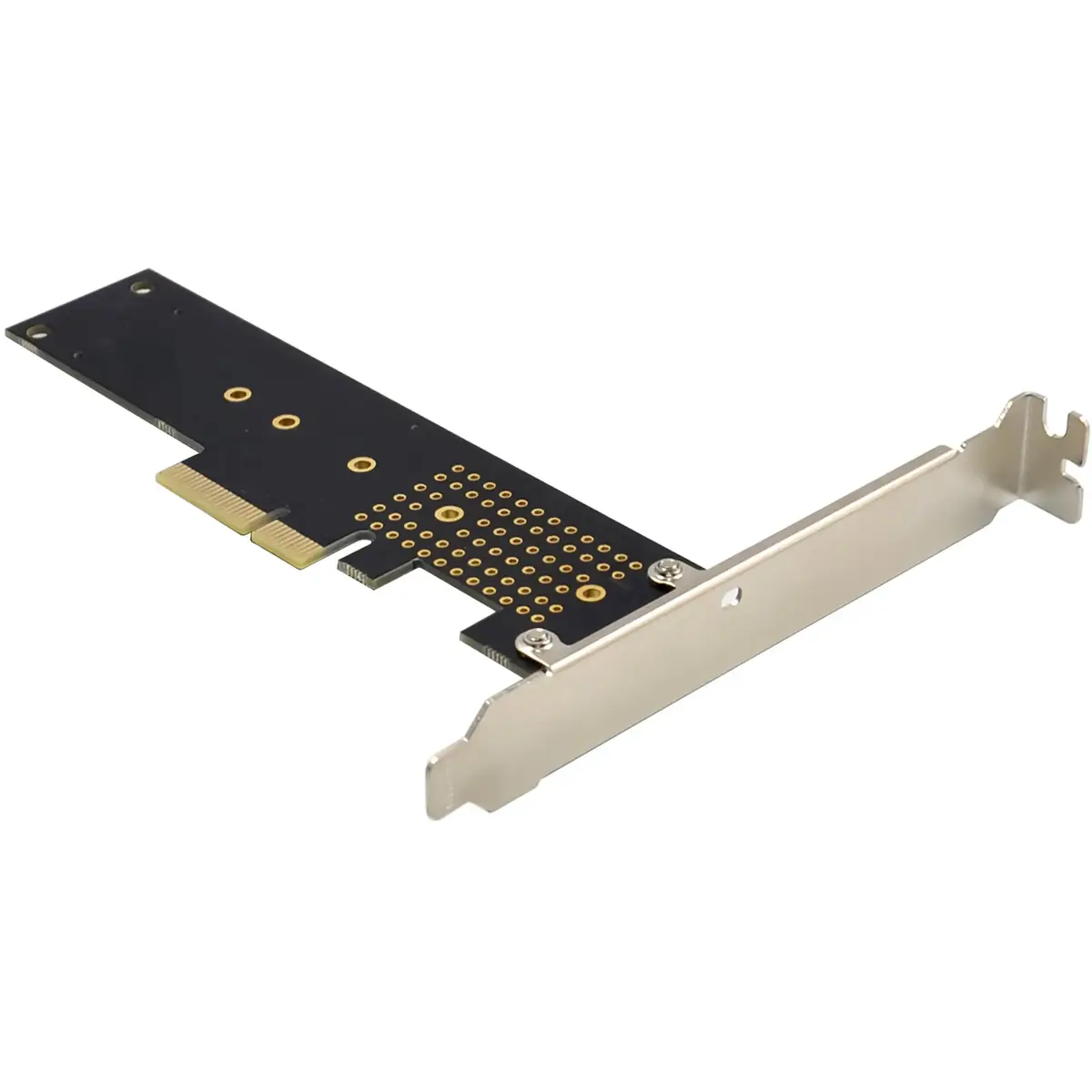

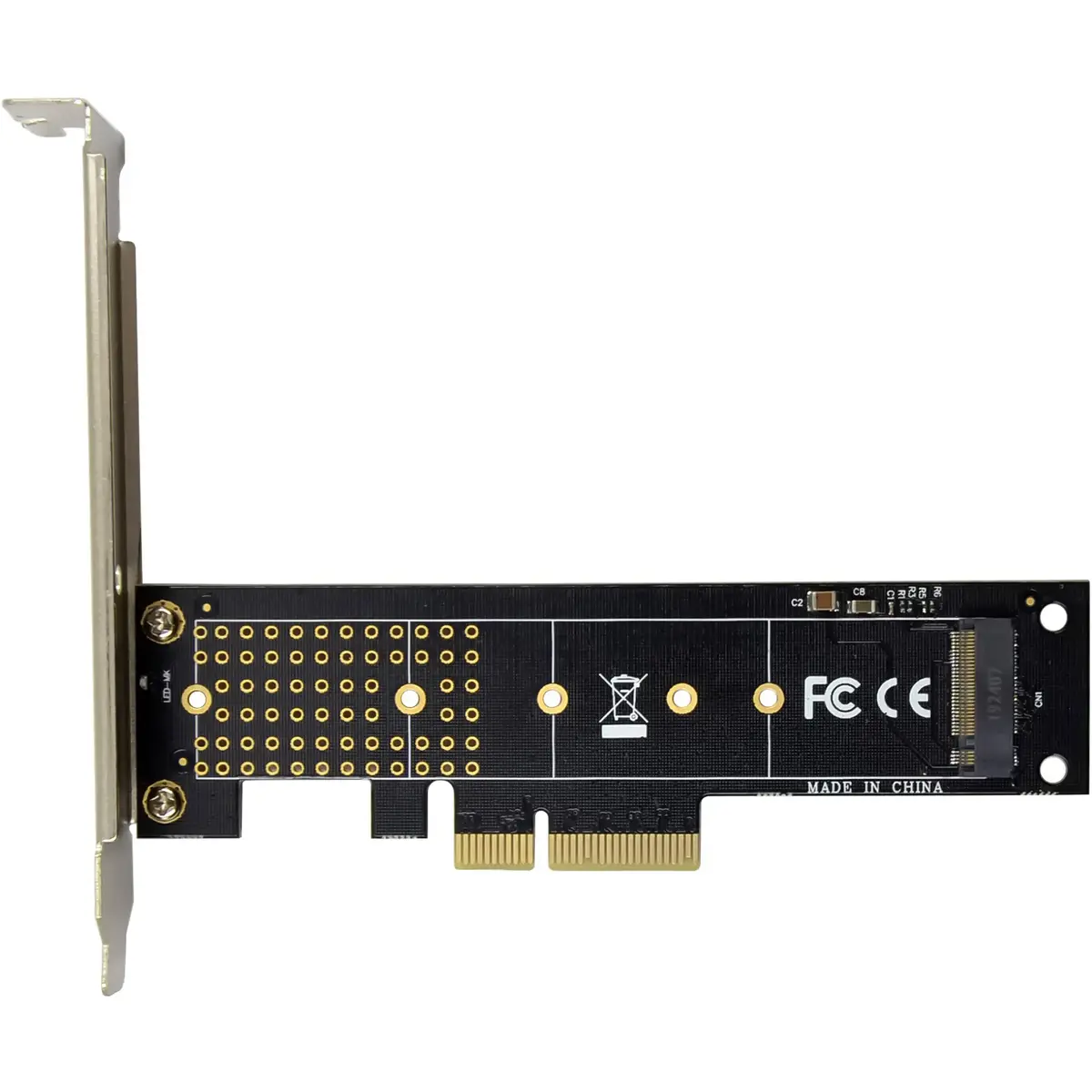

InLine PCIe x4 interfeisa karte nodrošina kompakta risinājuma pievienošanu NVMe M.2 SSD ierīcēm sistēmām ar pieejamām PCIe slots. Izstrādāta darbam ar PCI Express v3.0 x4 un barota tieši no PCIe joslas, karte atbalsta M.2 SSD ar Key M un B+M atslēgām, kas izmanto NVMe protokolu, un pieņem moduļu garumus no 2230 līdz 22110. Zema profila skava un iekļautais siltumizkliedētājs ļauj uzstādīt karti ierobežotā vietā, saglabājot termisko stabilitāti slodzes laikā.

Priekšrocības

Atslēgvārdi: PCIe v3.0 x4 nodrošina zemu latentumu un augstu datu caurlaidību, un papildu barošanas kabeļi nav nepieciešami, jo barošana tiek nodrošināta caur PCIe slotu. Zema profila konstrukcija piemērota kompaktiem darbvirsmu un serveru korpusiem, bet komplektā esošais siltumizkliedētājs uzlabo siltuma vadību ilgstošas slodzes apstākļos. Karte ir savietojama ar Windows 8/8.1/10/11, Windows Server (2012 R2 un jaunākas) un Linux ar NVMe atbalstu.

Piemērots

• Augstas veiktspējas NVMe atmiņas pievienošanai galddatoriem un darba stacijām
• Komplekto sistēmu un mazā formfaktora datoru modernizācijai
• Serveru vidi, kur nepieciešami papildu NVMe diski
• Lietojumiem, kuriem nepieciešama zema latentuma un augsta I/O caurlaidspēja

Atslēgas specifikācijas

• PCIe versija: PCI Express v3.0 x4 (atpakaļ savietojama ar iepriekšējām PCIe versijām)
• Mehāniskā savietojamība: darbojas x4, x8 un x16 slotos
• Atbalstītie M.2 garumi: 2230, 2242, 2260, 2280, 22110
• Atbalstītie SSD tipi: M.2 Key M (NVMe); M.2 Key B+M (tikai NVMe)
• Protokols: NVMe (optimizēts augstai I/O veiktspējai un zema latentuma darbībai)
• Barošana: no PCIe joslas (3.3 V)
• Darba temperatūra: -40 °C līdz +85 °C
• Uzglabāšanas temperatūra: -40 °C līdz +85 °C
• Maksimālā gaisa mitrums: 90% bez kondensāta

Kā izmantot

Ievietojiet karti brīvā PCIe x4 vai lielākā slotā uz pamatplates, pēc vajadzības nostipriniet zema profila skavu korpusā un pieskrūvējiet M.2 NVMe SSD adapterim atbilstoši tā garumam. Piestipriniet piegādāto siltumizkliedētāju, lai uzlabotu siltuma vadību. Papildu barošanas vadi nav nepieciešami, jo karte tiek barota no PCIe slotas. Pēc uzstādīšanas ieslēdziet sistēmu un pārbaudiet NVMe ierīces atpazīšanu operētājsistēmā; ja nepieciešams, instalējiet draiverus.

Ieteikumi lietošanai

Lai nodrošinātu labāku termisko veiktspēju un stabilu datu pārraidi, izmantojiet komplektā iekļauto siltumizkliedētāju un nodrošiniet pietiekamu ventilāciju korpusā. Pārliecinieties, ka M.2 modulis ir NVMe saderīgs (nevis SATA) un ka datora BIOS un operētājsistēma atbalsta NVMe ierīces.
