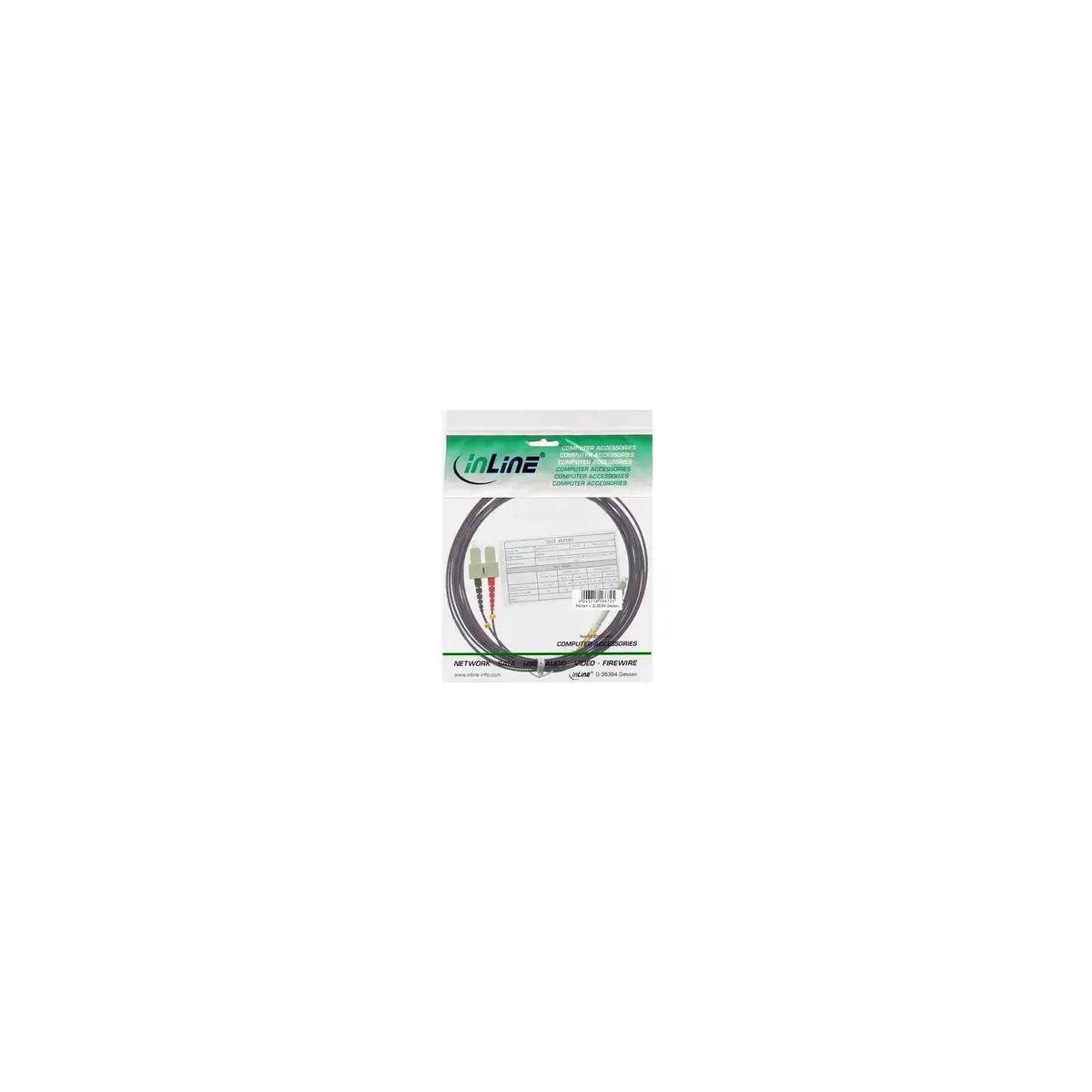

InLine šķiedru optiskais dupleksa kabelis LC/SC 50/125µm OM4 7.5m

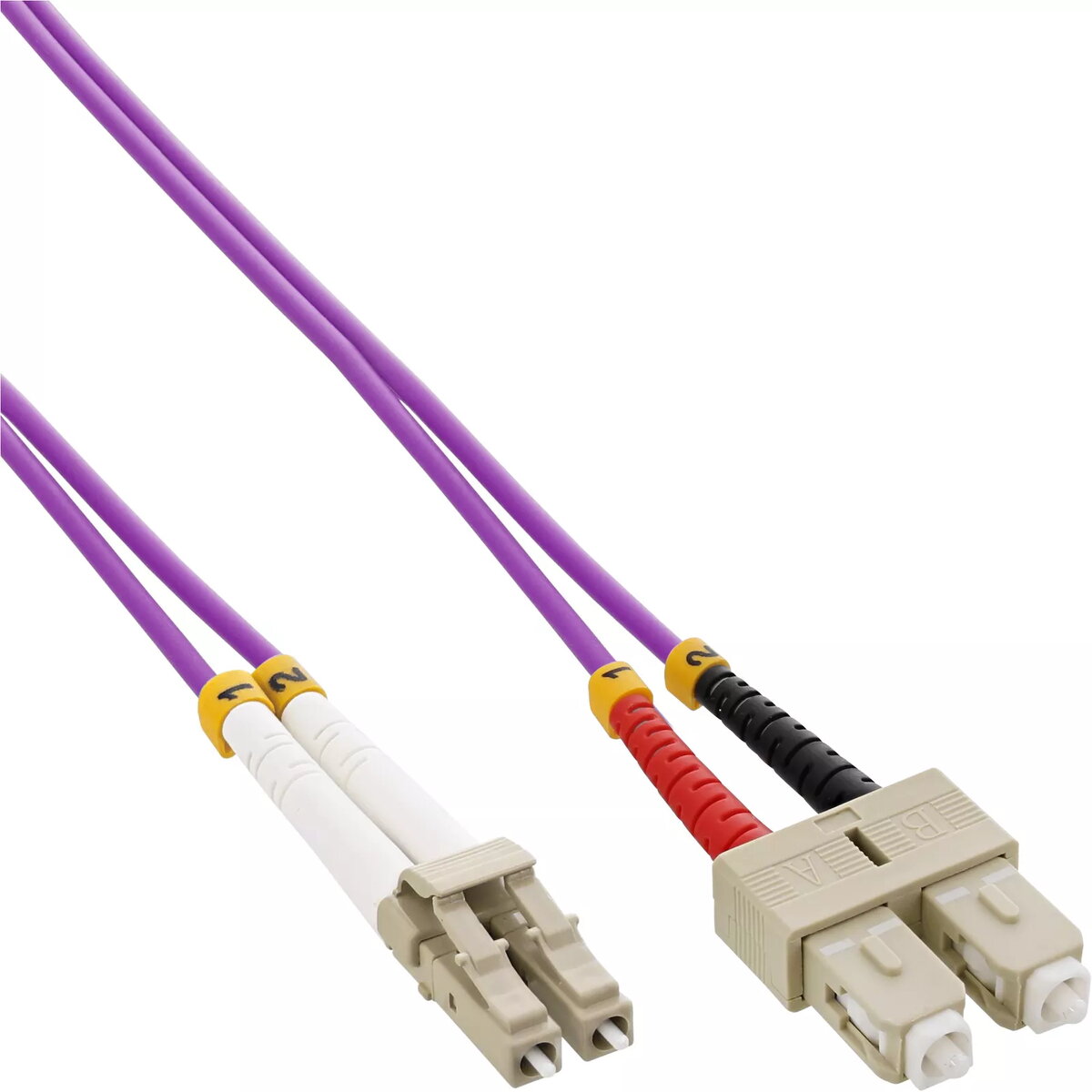

InLine optiskais divvirzienu kabelis LC/SC 50/125µm OM4 7.5m ir daudzmodeļa pāra patch-kabelis, paredzēts lietošanai datu centros un blīvi izvietotās tīkla vidēs. Kabelis ar LC savienotāju vienā galā un SC savienotāju otrā izmanto OM4 klases 50/125 µm daudzmodeļa optisko šķiedru, nodrošinot uzlabotu joslas platumu un zemas ievades zudumus vidējos attālumos. 7,5 metru garums ļauj elastīgi maršrutēt starp skapjiem, slēdžiem un transīveriem, saglabājot pilndupleksa datu pārraidi.

Priekšrocības

OM4 šķiedra sniedz lielāku modālo joslas platumu salīdzinājumā ar zemākiem OM līmeņiem, kas ir piemēroti augstas caurlaidspējas multimode tīkliem. LC līdz SC savienotāju kombinācija nodrošina savietojamību ar dažādu tipu iekārtām un ļauj savienot ierīces bez papildu adapteriem. 50/125 µm serdes/apvalka dimensijas atbilst industrijas standartiem un nodrošina paredzamas optiskās īpašības, savukārt dipleksa konstrukcija atbalsta vienlaicīgu sūtīšanu un saņemšanu.

Piemērots

• Savienojumiem datu centros starp plauktiem un slēdžiem
• Savienojumiem no patch paneles uz transīveriem
• Augstas ātrgaitas multimode tīkliem (10 Gbit/s un vairāk atbilstošos attālumos)
• Serveru un slēdžu uplink savienojumiem un īsiem backbone posmiem

Atslēgas specifikācijas

• Šķiedras tips: Multimode OM4
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs A: LC duplekss
• Savienotājs B: SC duplekss
• Garums: 7,5 m
• Režīms: Duplekss, pilndupleksa atbalsts
• Kabelis: Elastīga PVC apvalka, piemērota patch instalācijām (pirms uzstādīšanas pārbaudīt apvalka materiālu)

Kā lietot

Savienojiet InLine LC/SC dupleksa kabeli starp ierīcēm ar atbilstošajiem portiem, rūpīgi pārbaudot un tīrot savienotāju virsmas pirms ievietošanas. Ievietojot savienotājus, saskaņojiet atslēgas un nospiediet līdz bloķēšanai. Lai nodrošinātu pareizu dupleksa darbību, sakopojiet sūtīšanas un saņemšanas kanālus — sūtīšanas ports vienā ierīcē jāsavieno ar saņemšanas portu otrā ierīcē. Izvairieties no asiem līkumiem un nostipriniet kabeli ar atbilstošu kabeļu vadību, lai novērstu pārmērīgu slodzi uz savienotājiem un šķiedrām.

Lietošanas ieteikumi

Pārbaudiet savienotāju virsmas ar optiskās šķiedras inspekcijas ierīci un, ja nepieciešams, notīriet ar apstiprinātām tīrīšanas salvetēm vai līdzekļiem. Saglabājiet minimālos liekuma rādiusus, lai nepieaugtu slāpējums; izvairieties no biežas locīšanas pie savienojuma vietām. Marķējiet abus kabeli galus instalācijās ar patch paneļiem, lai atvieglotu apkopi, un ņemiet vērā vides faktorus (temperatūra, mitrums) plānojot maršrutu un stiprināšanu.
