Savienotāja mainītājs (gender changer) InLine 92504D — savienotāja veids nav norādīts

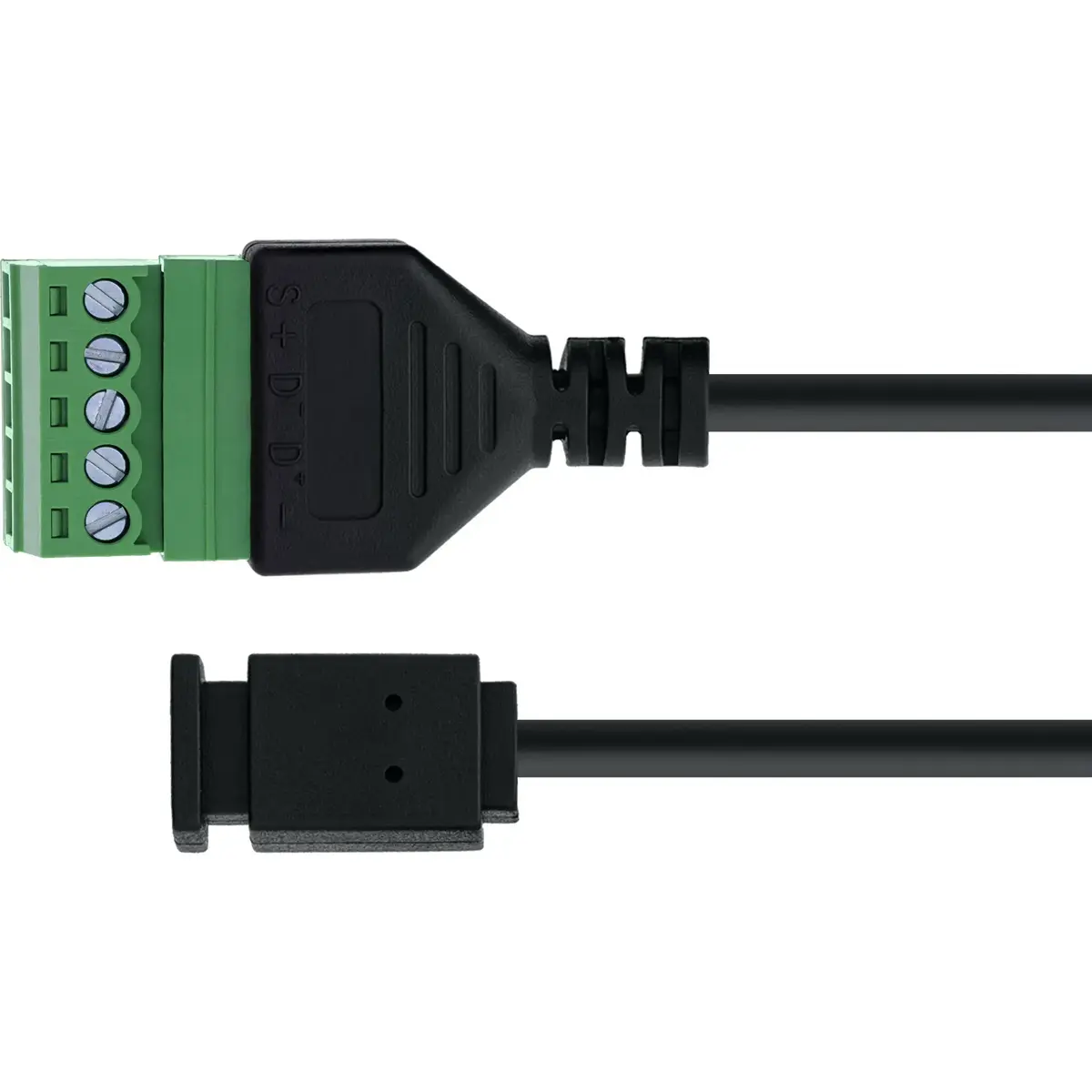

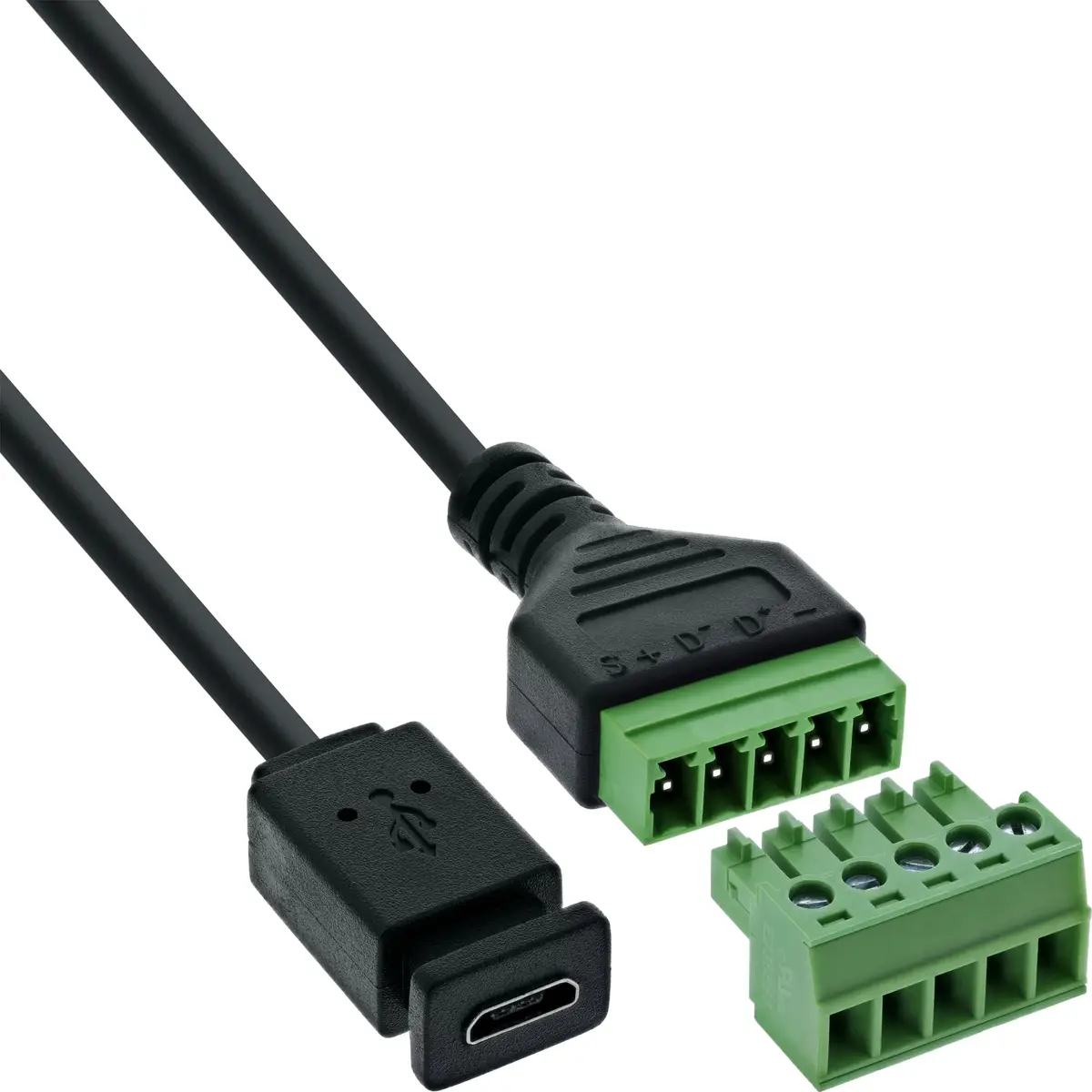

InLine® Mini USB 2.0 termināļa adapteris ar 5-vadu pieslēguma kabeli nodrošina kompaktu risinājumu mini USB 2.0 sieviešu kontaktligzdas pārvēršanai uz skaidri marķētām skrūvju klemēm. Pastāvīgi integrētais aptuveni 1 m PVC kabelis un EVA izolācijas slānis apakšā ļauj tūlītēju izmantošanu uz vadības sistēmām, testēšanas soliņiem, diagnostikas ierīcēm vai mobilajām testēšanas stacijām bez papildu piederumiem vai lodēšanas.

Priekšrocības

Skrūvju klemmes ar spiedplates risinājumu atbalsta vadus 16–26 AWG un nodrošina ātru vadu pievienošanu, izmantojot plakanu skrūvgriezi ≤ 2,5 mm. Piecu kontaktu klemmenes ir skaidri marķētas (1: – , 2: D+, 3: D–, 4: +, 5: S), kas ļauj viennozīmīgi piesaistīt signālus. Elektriskie rādītāji — 0,7 A uz kontaktu, izolācijas pretestība ≥ 10 MΩ pie 300 V DC un izmēģinājuma spriegums 300 V AC — nodrošina uzticamu signālu pārraidi rūpnieciskos apstākļos. Integrētais 1 m kabelis samazina montāžas laiku, un EVA izolācijas slānis aizsargā, uzstādot uz vadītspējīgām virsmām.

Piemērots

• Testēšanas iekārtām un laboratorijām
• Palaisei ekspluatācijā, apkopei un traucējumu novēršanai
• Iebūvētām sistēmām un prototipēšanai
• Mobilajām testēšanas stacijām un diagnostikas aprīkojumam

Galvenās specifikācijas

• USB saskarne: Mini USB 2.0, sieviešu kontaktligzda
• Kabeļa garums: aptuveni 1 m (PVC, pastāvīgi integrēts)
• Kontaktpunktu skaits / piešķīrums: 5 klemmes / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Savienojuma tehnoloģija: Skrūvju klemme ar spiedplati, solis 5,0 mm
• Savienojuma diapazons: 16–26 AWG
• Aktivizācija: ar plakanu skrūvgriezi ≤ 2,5 mm
• Nominalais strāvas stiprums: 0,7 A uz kontaktu
• USB darba spriegums (VBUS): 5 V DC
• Testa spriegums (izolācijas pretestība): 300 V AC / 1 minūte
• Izolācijas pretestība: ≥ 10 MΩ @ 300 V DC
• Darba temperatūra: –20 °C līdz +105 °C
• Izolācijas slānis: EVA izolācija apakšā
• Izmēri: Klemmenes aptuveni 50 × 21.2 × 18.4 mm (G × P × A)

Kā izmantot

Pievienojiet adaptera Mini USB 2.0 sieviešu ligzdu atbilstošam vīriešu spraudnim ierīcē vai kabelī. Noslīpējiet vadu izolāciju līdz atbilstošam garumam un ievietojiet vadus marķētajās klemēs (1: masa, 2: D+, 3: D–, 4: VBUS, 5: ekrāns). Piesprādzējiet katru vadu ar spiedplati, pievelkot skrūvi plakana uzgaļa skrūvgriezi ar lāpstiņas platumu ≤ 2,5 mm. Uzstādīšanas laikā uz vadītspējīgām virsmām izmantojiet EVA izolācijas slāni apakšā. Integrētais 1 m kabelis ļauj nekavējoties pieslēgt adapteri sistēmai bez lodēšanas vai papildu kabeļiem.

Ieteikumi lietošanai

Izmantojiet vadus paredzētajā 16–26 AWG diapazonā un ne pārkāpiet nominālo 0,7 A strāvu uz kontaktu. Lai saglabātu signāla kvalitāti, saglabājiet D+ un D– līniju savīšanu un izvairieties no barošanas un datu līniju tuvuma trokšņainās vidēs. Nepārsniedziet USB darba spriegumu 5 V DC un ievērojiet norādīto darba temperatūras diapazonu.
