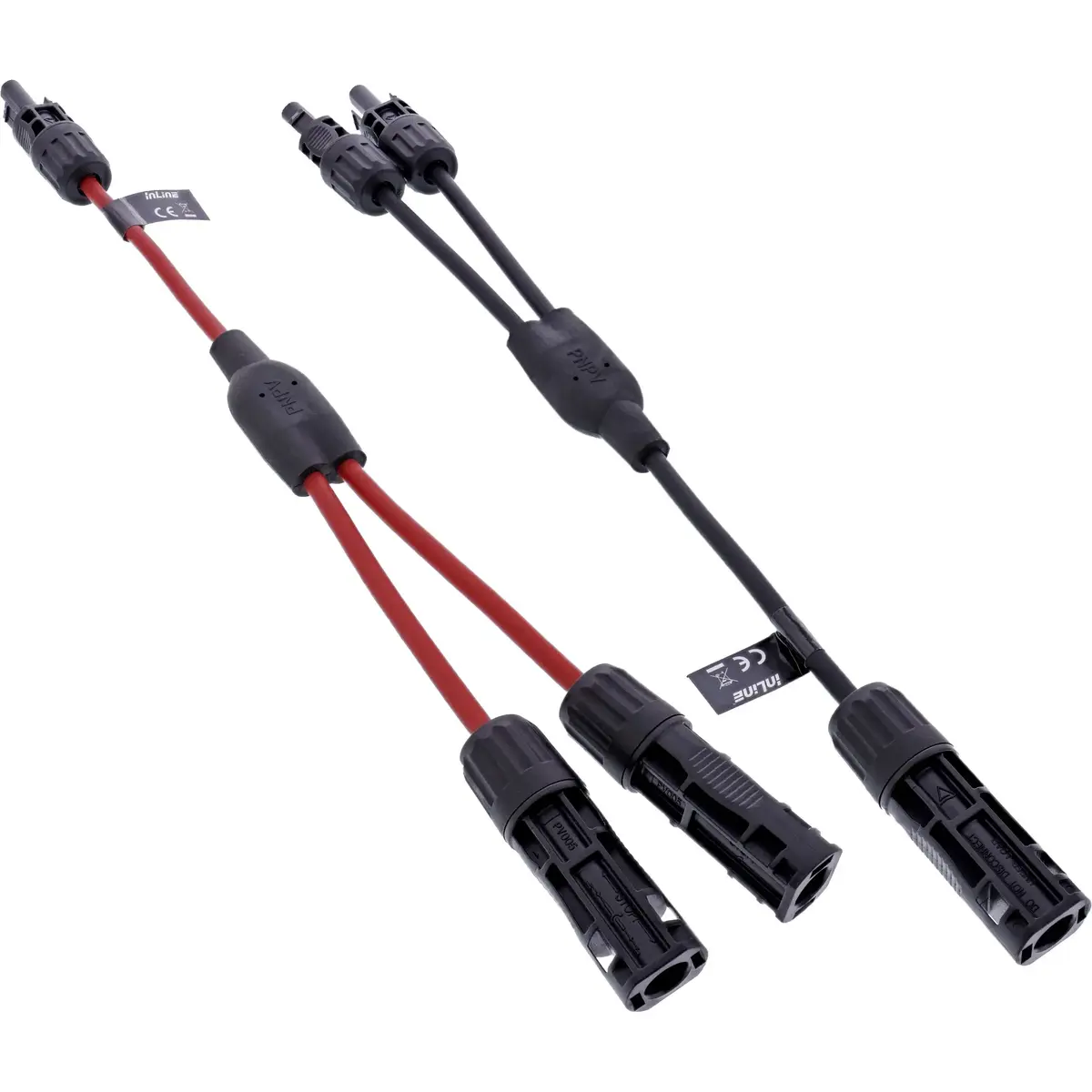

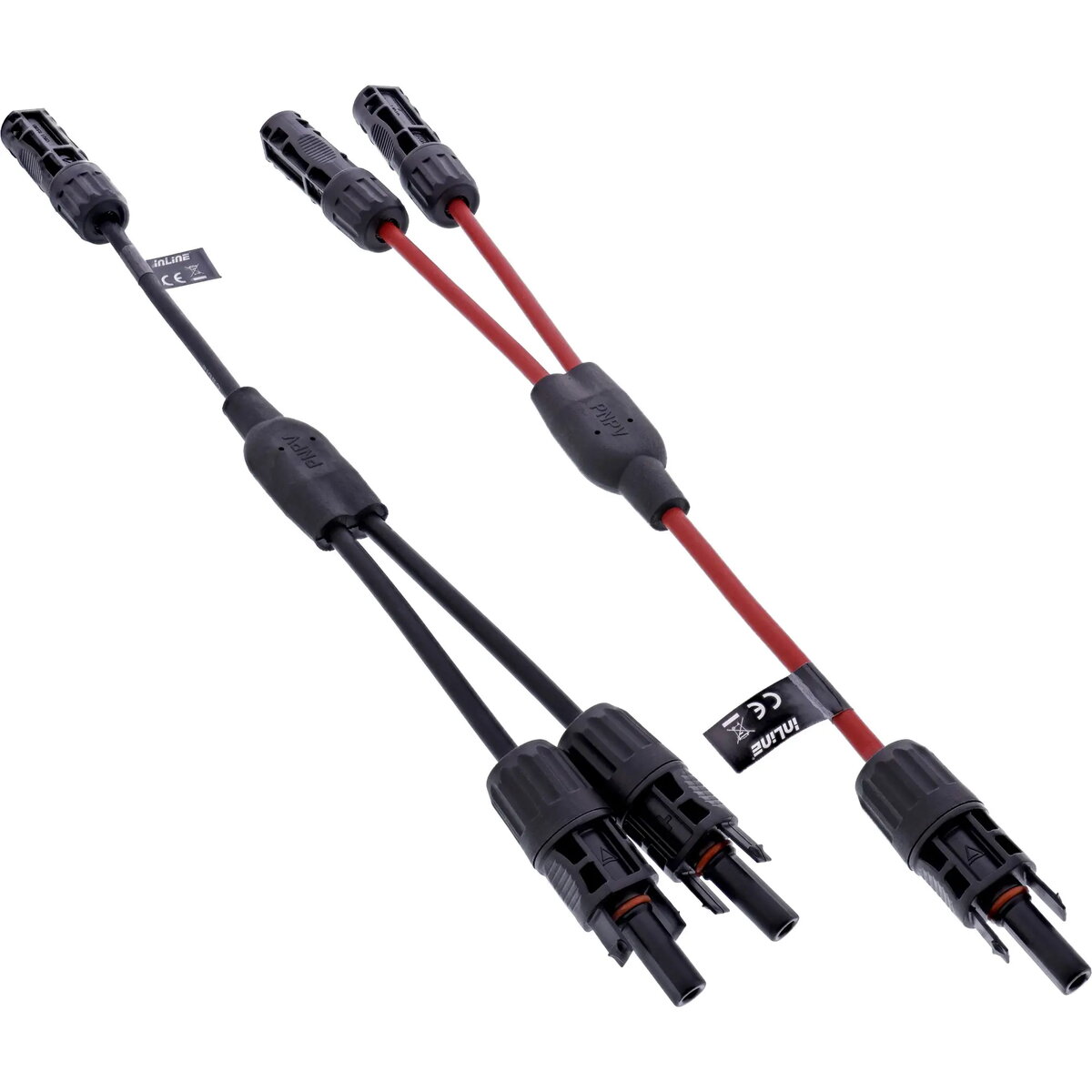

InLine 95020 Saules kabeļu komplekts 4 mm² 0.36 m Melns Sarkans

InLine 95020 saules kabeļu komplekts 4 mm² 0.36 m Black Red ir specializēts kabeļu komplekts, kas paredzēts fotoelementu sistēmu savienojumiem. Tas ietver melnus un sarkanus kabeļus skaidrai polaritātes atšķiršanai, un tā vadītāja šķērsgriezums ir 4 mm² ar garumu 0.36 m, padarot to par ideālu risinājumu efektivai un uzticamai saules paneļu elektroinstalācijai.

Priekšrocības

Šis augstas kvalitātes saules kabeļu Y veida sadalītāju komplekts izmanto uzticamus H1Z2Z2-K tipa kabeļus, kas nodrošina nominālo spriegumu 1500V DC un nominālo strāvu 30A. Pievienotā stāvoklī montāža sasniedz IP68 aizsardzības pakāpi pret putekļiem un mitrumu. Materiāli ir izturīgi pret UV starojumu un spēj darboties plašā temperatūras diapazonā no -40°C līdz +85°C. Turklāt putekļu aizsardzības vāciņu iekļaušana un MC4 saderīgo saules spraudņu standarti nodrošina drošus un aizsargātus savienojumus fotoelementu lietojumos.

Piemērots

• Fotoelementu sistēmu un saules paneļu savienošanai
• Kabeļu ceļu sadalīšanai uz atbilstošiem saules moduļiem, izmantojot Y veida sadalītājus
• Ārējām saules enerģijas instalācijām, kurām nepieciešama pret UV starojumu izturīga elektroinstalācija

Kad tas var nebūt piemērots

Šis kabeļu komplekts var nebūt piemērots lietojumiem, kuros nepieciešams ievērojami garāks kabeļa garums par 0.36 metriem, vai elektriskajām sistēmām, kas darbojas ārpus norādītajiem 1500V DC un 30A parametriem.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 4 mm²
• Kabeļa tips: H1Z2Z2-K
• Garums: 0.36 m
• Diametrs: 5.5 mm
• Nominālais spriegums: 1500V DC
• Nominālā strāva: 30A
• Aizsardzības pakāpe: IP68 pievienotā stāvoklī
• Temperatūras diapazons: no -40°C līdz +85°C
• Izturība pret UV starojumu: Jā
• Saderība: saderīgs ar Standard4, MC4 un PV4 saules spraudņiem

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka fotoelementu sistēma ir pilnībā izslēgta. Savienojiet melnos un sarkanus kabeļus ar pareizajiem polaritātes apzīmējumiem jūsu saules paneļu sistēmā. Stingri iespraudiet saules spraudņus, līdz tie pilnībā nofiksējas, lai sasniegtu IP68 aizsardzības blīvējumu. Izmantojiet komplektā iekļautos putekļu aizsardzības vāciņus uz visiem neizmantotajiem vai īslaicīgi atvērtajiem savienojuma punktiem, lai saglabātu sistēmas integritāti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 0.36 metru garums ir pietiekams jūsu moduļu izvietojumam
• Pārbaudiet, ka jūsu sistēmas spriegums un strāva nepārsniedz 1500V DC un 30A
• Apstipriniet saderību ar jūsu esošajiem MC4 vai Standard4 saules savienotājiem

Lietošanas ieteikumi: Veicot ikdienas saules sistēmas apkopi, vienmēr pārbaudiet kabeļus un spraudņu savienojumus, vai nav nodiluma vai vides bojājumu pazīmju. Pārliecinieties, ka kabeļi ir droši nostiprināti, lai novērstu pārmērīgu mehānisko spriegumu savienojuma punktos.
