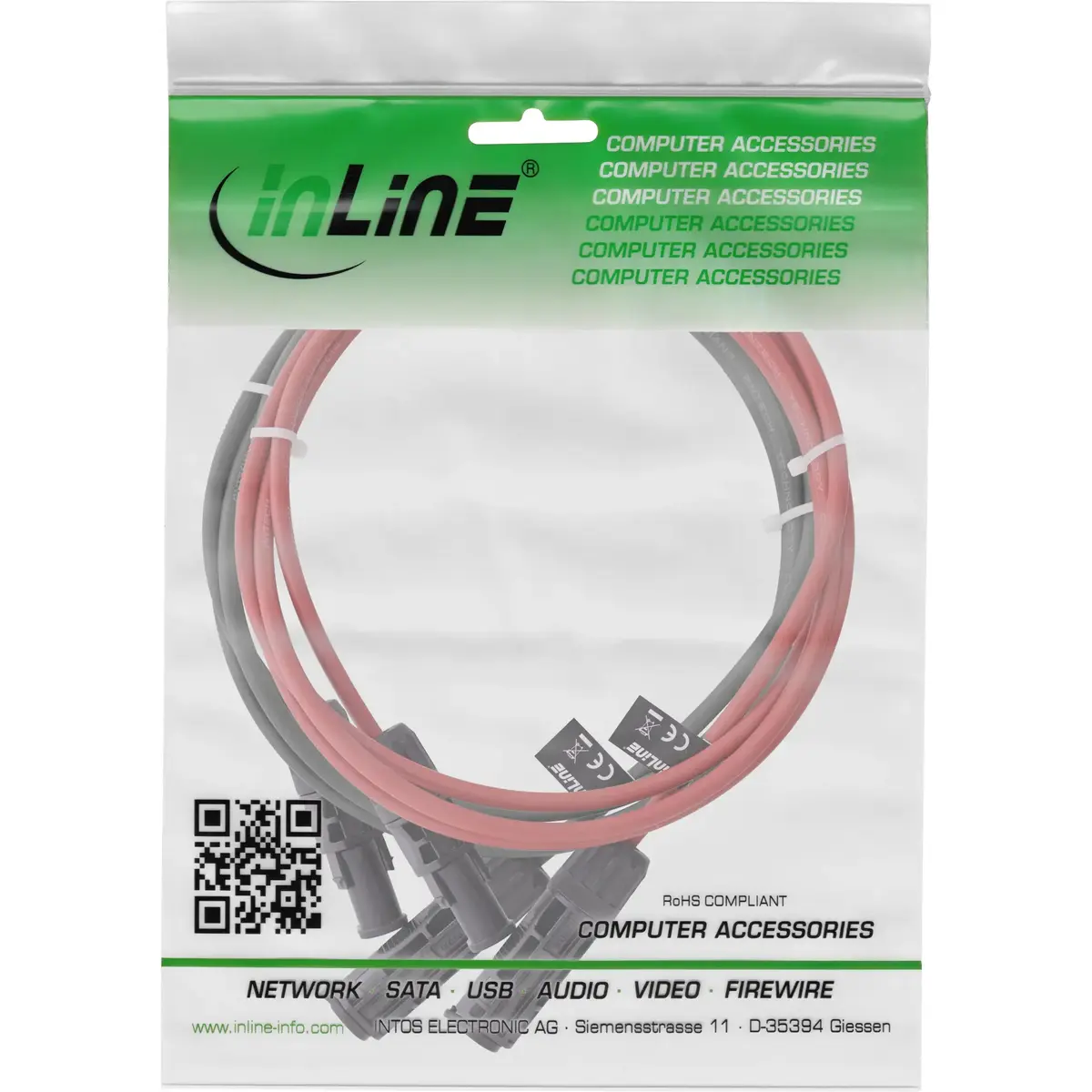

Vidēja sprieguma kabelis InLine 95402 Sarkans Melns 1500V 2m

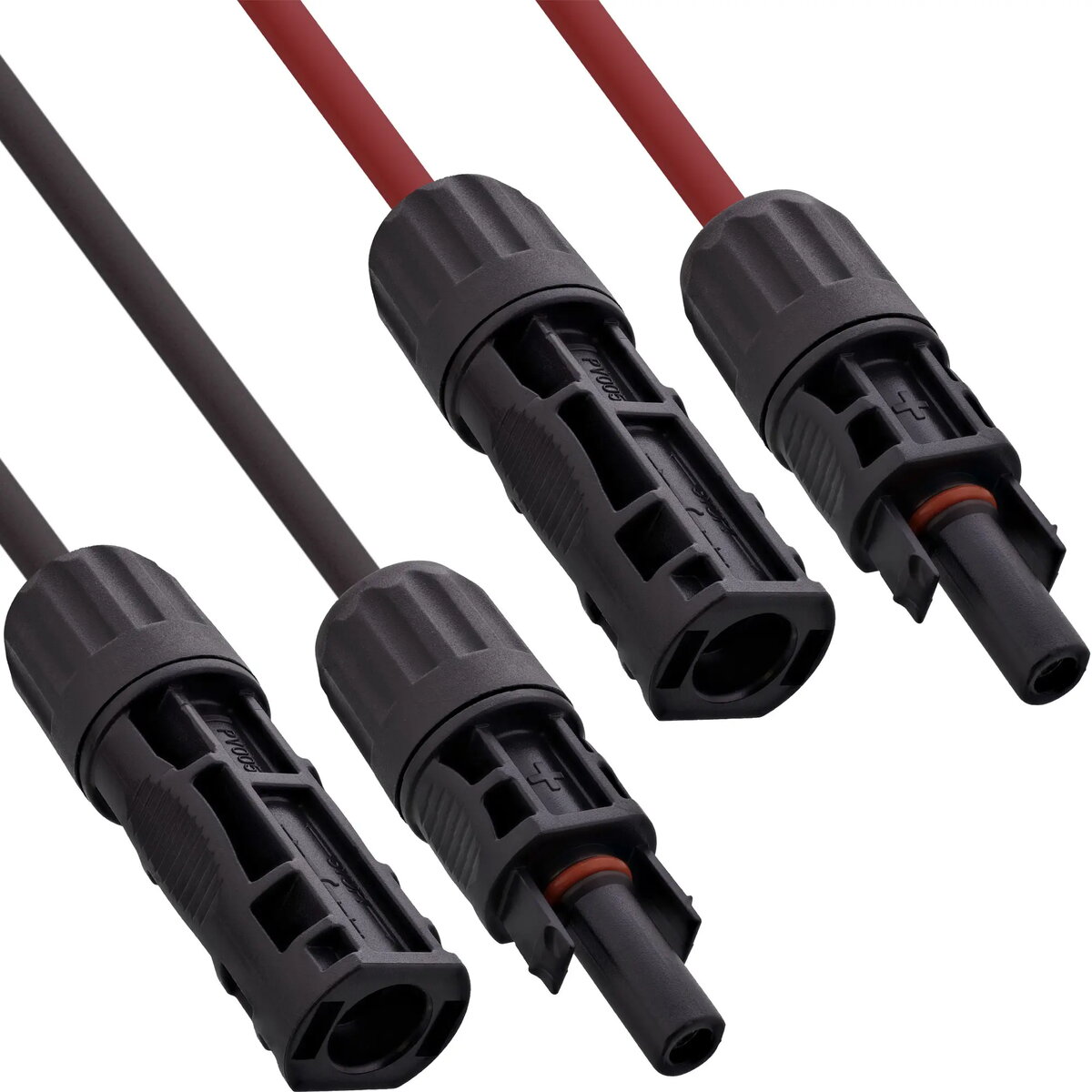

InLine 95402 saules kabelis H1Z2Z2-K, 4 mm², komplektā ar diviem saules konektoriem (sarkans un melns) ir paredzēts fotovoltaisko sistēmu vadu ierīkošanai un vidējā sprieguma DC savienojumiem līdz 1500 V. Konstrukcija un materiāli nodrošina izturīgu, zema dūmu un bez halogēna izolāciju, kā arī uzticamu enerģijas pārraidi PV ķēdēm un saistītai aprīkojumam. Nepieciešamais vadu šķērsgriezums ir atkarīgs no strāvas un kabeļa garuma; ja rodas šaubas, konsultējieties ar saules enerģijas speciālistu.

Priekšrocības

Kabelis atbilst EN 50618 prasībām darbības līdzstrāvas spriegumam 1,5 kV un nodrošina augstus nominālos/ekspluatācijas spriegumus, kas piemēroti PV lietojumiem. Kompakts ārējais diametrs 5,5 mm, izturīga izolācijas un apvalka nominālā biezuma konstrukcija, lakuota vara daudzvadu vadītājs labai vadāmībai un korozijas izturībai. Kabelim ir pārbaudīta noturība pret ozonu, laikapstākļiem un UV; izolācija ir siltumķīmiski sietais poliolefīns (XLPO), zema dūmainība un bez halogēniem, un kabelis atbilst ugunsizturības prasībām EN 60332-1-2.

Piemērots

• Fotovoltaisko lauku vaduierīkošanai un DC virkņu savienojumiem
• Vidējā sprieguma DC savienojumiem līdz 1500 V saules iekārtās
• Uz jumta un uz zemes uzstādītām PV sistēmām, kur vajadzīga UV un laika apstākļu izturība
• Īsiem vai vidējiem kabeļa posmiem, kur piemērots 4 mm² šķērsgriezums

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 4 mm², daudzvadu
• Vadītāja materiāls: lakuota vara
• Nominālais/ekspluatācijas spriegums: 1,0/1,0 kV AC; darbības spriegums: 1,5 kV DC (EN 50618)
• DC līnijas pretestība: 5,09 Ohm/km
• Izolācijas biezums (nom.): 0,7 mm; apvalka biezums (nom.): 0,8 mm
• Ārējais diametrs: 5,5 mm
• Sprieguma tests: AC 6,5 kV, DC 15 kV
• Ugunsizturība: EN 60332-1-2; LS0H (zems dūmra izdalījums, bez halogēniem)
• Izolācija: XLPO (siltumķīmiski siets poliolefīns), bez halogēniem, zema dūmainība
• Temperatūras diapazons: -40 °C līdz +90 °C
• Min. lieces rādiuss: 22 mm
• Komplekta garums: 2 m (sarkans un melns), zīmols: InLine, MPN: 95402, EAN: 4043718334605

Kā lietot

Uzstādīt ievērojot vietējos elektrodrošības noteikumus un PV sistēmas projektētāja norādījumus. Izmantojiet komplektā iekļautos sarkanā un melnā krāsas konektorus, lai nodrošinātu pareizu polaritāti un hermētiskas, drošas savienojumus. Izvairieties no asām malām un pārmērīgas liekšanas; saglabājiet minimālo lieces rādiusu 22 mm. Izvēlieties vada šķērsgriezumu un maršrutu, ņemot vērā strāvu, attālumu un temperatūru; ja nepieciešams, piesaistiet kvalificētu speciālistu pārbaudei un uzstādīšanai.

Lietošanas ieteikumi

Lai nodrošinātu drošu un ilgmūžīgu darbību, izvairieties no kabeļu novietošanas pie karstuma avotiem un mehāniskiem bojājumiem, nostipriniet kabeļus, lai novērstu spriegumu pie savienojumiem, un regulāri pārbaudiet izolācijas un konektoru stāvokli. Ierīkojot un testējot, ievērojiet EN 50618 un vietējos normatīvus.
