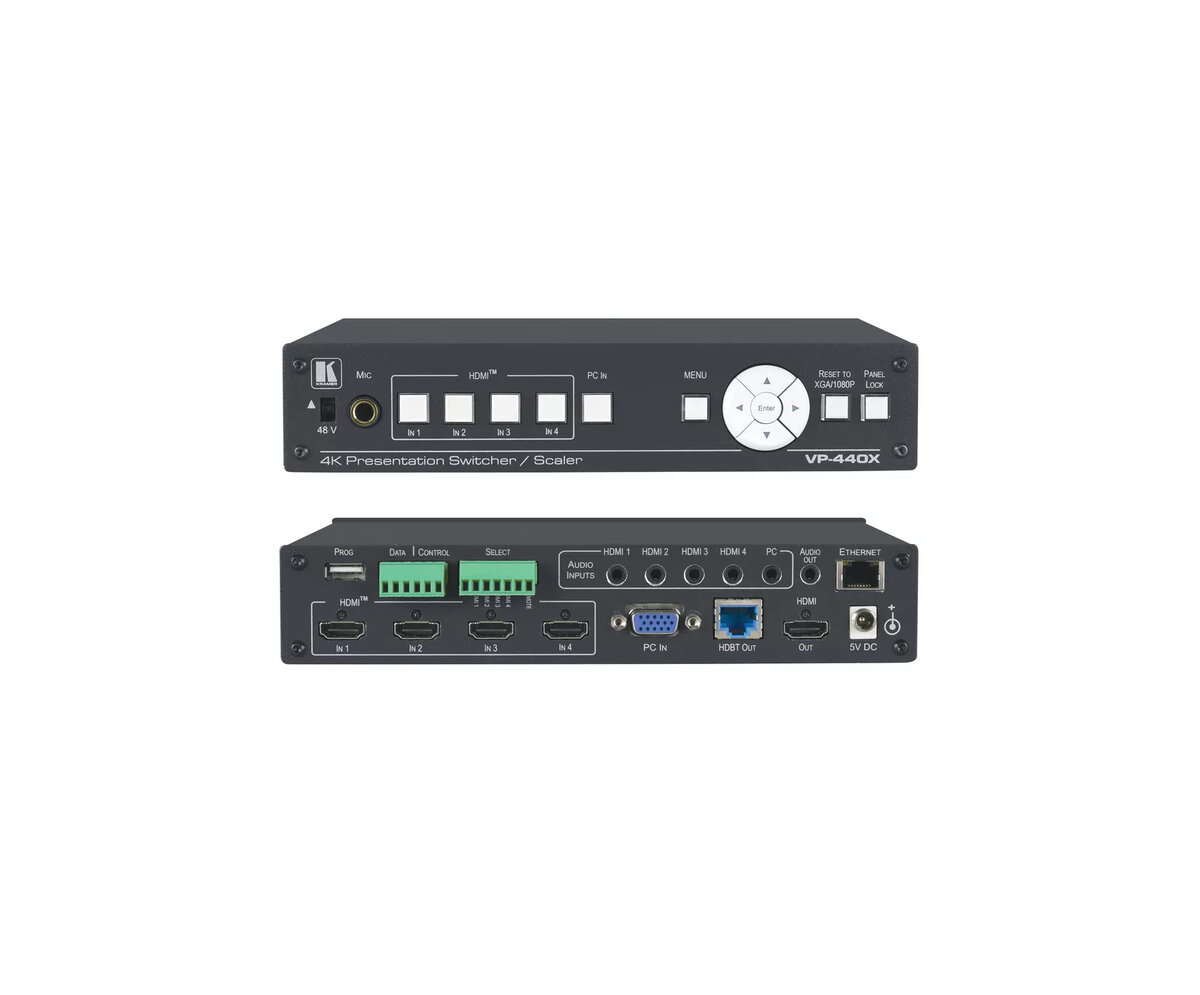

VP−440X ir augstas veiktspējas 18G 4K HDR prezentāciju pārslēdzējs/skalētārs ar četriem HDMI ieejām un vienu datorgrafikas (VGA) ieeju. Tas mēro video un integrē audio, izvada signālu uz diviem identiskiem izejas portiem — HDMI un HDBaseT — un nodrošina arī nenbalansētu stereo analogo audio izeju. Pār HDBaseT video var pārraidīt līdz 40 m (130 ft) pa CAT kabeli ar atbalstu līdz 4K@60Hz (4:2:0) 24bpp, kā arī attālums palielinās pie zemākiem HD izšķirtspējām. Melnais alumīnija korpuss un ½ 19” izmērs ļauj iekārtu uzstādīt 1U alumīnija statnē ar ieteicamo adapteri.
Priekšrocības
Iekārta nodrošina upscale, downscale un cross‑scale līdz 4K@60 (4:4:4) ar izvēlējamu izejas izšķirtspēju un automātisku hroma paraugkopas samazināšanu HDBaseT izejā, ja darbināts 18G 4K režīmā. Gluda pārslēgšanās saglabā nemainīgu izejas sinhronizāciju, novēršot traucējumus, mainot avotus, pat ja avotam nav signāla. Audio risinājumi ir elastīgi: iespējams piešķirt nenbalansētu analogo audio katram ieejas signālam, priekšējā paneļa mikrofons atbalsta miksēšanu un talk‑over, un iebūvētā DSP nodrošina ekvalaizeri, miksēšanu, aizkavi un ducking. Ierīce atbilst HDCP 2.2/1.4 un HDR10, atbalsta EDID caurlaidību un CEC pārsūtīšanu, kā arī divvirzienu RS‑232 paplašinājumu ierīču vadībai. Vadības iespējas ietver priekšējā paneļa OSD, tīmekļa saskarni pa Ethernet, RS‑232 seriālo kontroli un kontaktu slēdzi attālai avotu pārslēgšanai un ekrāna ieslēgšanai/izslēgšanai.
Piemērots
- Prezentāciju telpām un lekciju auditorijām ar vairākiem HDMI un VGA avotiem
- Sanāksmju telpām, kur nepieciešami HDMI un HDBaseT izejas ar audio integrāciju
- A/V instalācijām, kur nepieciešama HDR10 atbalsts, EDID caurlaidība un HDCP saderība
- Sistēmām, kur nepieciešama DSP audio apstrāde (miksēšana, EQ, aizkave, mikrofona talk‑over)
Galvenās specifikācijas
- Ieejas: 4× HDMI, 1× VGA (datorgrafika)
- Izejas: 1× HDMI, 1× HDBaseT, 1× nenbalansēta stereo analoga audio izeja
- Maksimālais video: līdz 4K@60Hz (skalēšana līdz 4K; HDBaseT pie 18G 4K — 4:2:0)
- HDR atbalsts: HDR10
- HDCP: saderīgs ar 2.2 un 1.4
- Audio apstrāde: DSP ar EQ, miksēšanu, aizkavi un ducking; priekšējā paneļa mikrofons
- HDBaseT attālums: līdz 40 m (130 ft) pie 4K@60Hz (4:2:0)
- Vadība: priekšējā paneļa OSD, tīmekļa GUI pa Ethernet, RS‑232, kontaktu slēdzis
- Fiziskie dati: melns alumīnija korpuss, ½ 19” uzstādīšanai 1U; jauda 18W; svars 1.1 kg
Kā lietot
Pievienojiet avotus pie HDMI ieejām vai VGA ieejas, un pievienojiet displejus pie HDMI un HDBaseT izejām. Ja izmantojat HDBaseT, vediet CAT kabeli līdz atbilstošam uztvērējam pie attālās ierīces. Izvēlieties izejas izšķirtspēju, izmantojot priekšējā paneļa OSD, tīmekļa saskarni vai seriālo komandu; ierīce var sekot ekrāna natīvajai izšķirtspējai vai tikt iestatīta manuāli. Piešķiriet nenbalansēto audio ieeju nepieciešamajam kanālam vai izmantojiet priekšējā paneļa mikrofonu miksēšanai un talk‑over. Pielāgojiet DSP iestatījumus ekvalaizerim, aizkavei un ducking pēc vajadzības. Integrācijai ar automatizācijas sistēmām izmantojiet RS‑232, Ethernet (web GUI) vai kontaktu ieejas avotu pārslēgšanai un ekrāna vadībai.
Lietošanas ieteikumi
Lai nodrošinātu stabilu 4K@60 pāraidi pa HDBaseT, izmantojiet kvalitatīvus CAT6a vai CAT7 kabeļus un pārbaudiet, vai HDBaseT uztvērējs un displejs atbalsta nepieciešamos HDCP un HDR10 formātus. Ja galaplatfomas neatbalsta 4K 4:4:4 joslas platumu, iestatiet skalēšanu vai ļaujiet HDBaseT izejai automātiski samazināt hromu.
