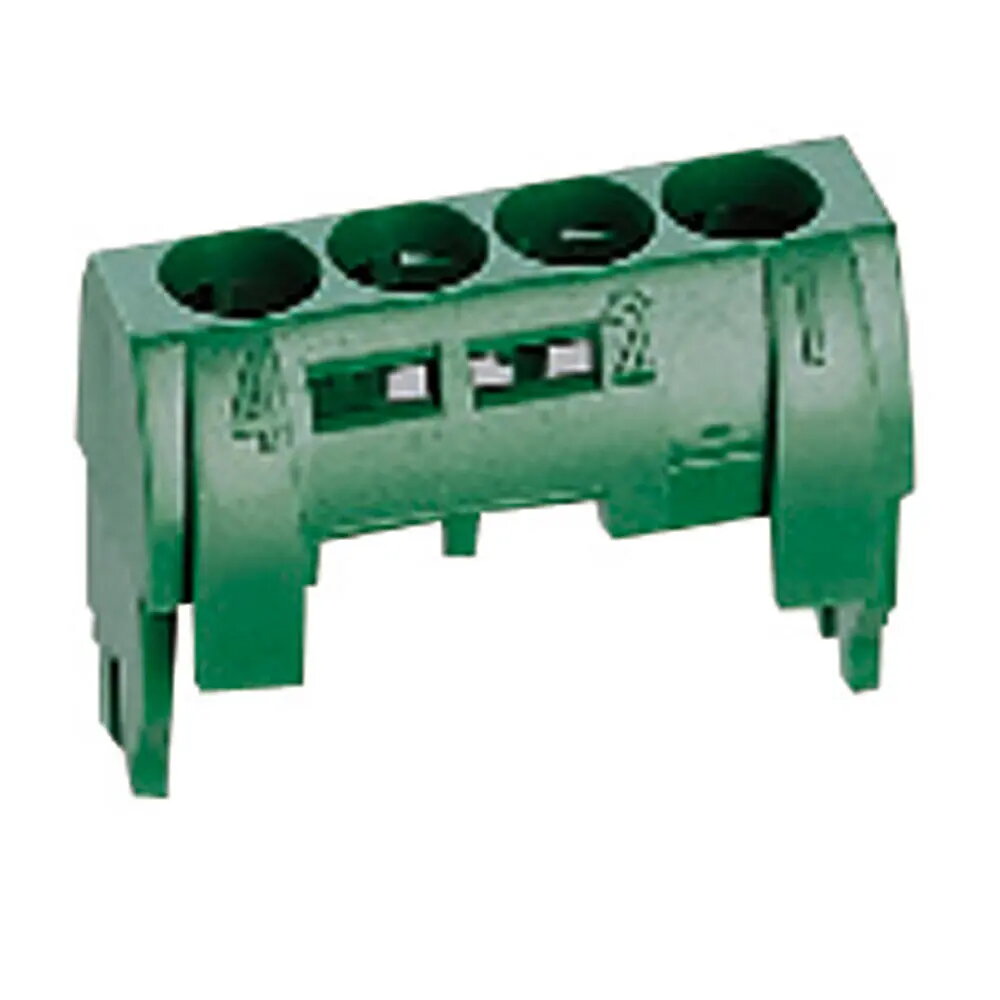

Legrand 004830 spaiļu bloks 4-atveru zaļš IP2x

Legrand 004830 ir profesionāla 4-caurumu spaiļu bloks, kas paredzēts drošiem un sakārtotiem elektriskajiem savienojumiem sadales skapjos un paneļos. Ar savu raksturīgo zaļo krāsu šis komponents ir īpaši izstrādāts zemējuma savienojumiem, nodrošinot uzticamu vadītspēju un drošību sarežģītās elektriskajās sistēmās. Tā izturīgā konstrukcija un atbilstība starptautiskajiem standartiem padara to par uzticamu izvēli elektriķiem, kuriem nepieciešams stabils interfeiss vairāku vadītāju savienošanai.

Priekšrocības

Šis spaiļu bloks piedāvā būtiskas priekšrocības elektroinstalācijas darbos, galvenokārt pateicoties daudzpusīgajām montāžas iespējām, kas ļauj to piestiprināt pie standarta sliedēm vai plakanām kopnēm. Dizains veicina efektīvu kabeļu pārvaldību, samazinot jucekli korpusos, vienlaikus saglabājot augstu elektrisko integritāti. Ar augstu strāvas kapacitāti un saderību ar dažādiem vadu šķērsgriezumiem, tas nodrošina elastīgu risinājumu prasīgiem strāvas sadales uzdevumiem. IP2x aizsardzības pakāpe nodrošina pamata drošības līmeni pret nejaušu saskari, veicinot drošu darba vidi uzstādīšanas laikā un pēc tās.

Piemērots

• Zemējuma savienojumu sadalei elektriskajos paneļos
• Profesionālai elektroinstalācijai dzīvojamās un komerciālās ēkās
• Vadītāju sakārtošanai sadales skapjos
• Sistēmām, kurām nepieciešama atbilstība IEC 60998-2-1 standartiem

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai vidē, kur ir augsts mitruma, putekļu vai kodīgu vielu līmenis, jo tas nenodrošina augstu aizsardzības pakāpi pret ārējo iedarbību. Tas arī nav piemērots lietojumiem, kas pārsniedz norādītos sprieguma vai strāvas ierobežojumus, jo tas var izraisīt pārkaršanu vai komponenta atteici.

Galvenās specifikācijas

• Maksimālā strāva: 100 A (ar 25 mm² ieeju) vai 80 A (ar 16 mm² ieeju)
• Sprieguma nomināls: 400 V~
• Savienojumu ietilpība: 4 x 1.5 līdz 16 mm²
• Garums: 47 mm
• Krāsa: Zaļa (zemējums)
• Aizsardzības pakāpe: IP2x
• Standarta atbilstība: IEC 60998-2-1

Kā lietot

Spaiļu bloks tiek piegādāts lietošanai gatavā stāvoklī ar nepievilktām skrūvēm, lai atvieglotu ātru uzstādīšanu. Sāciet ar bloka montāžu uz saderīgas sliedes, izmantojot universālo balstu, vai tieši uz 12 x 2 mm plakanas kopnes. Kad tas ir droši novietots, ievietojiet atbrīvotos vadītājus paredzētajos caurumos. Pārliecinieties, ka vadi ir pilnībā ievietoti, pirms pievelkat skrūves ar atbilstošu griezes momentu, lai izveidotu stingru elektrisko savienojumu. Pārbaudiet, vai visi savienojumi ir droši un vai vadu konfigurācija atbilst jūsu shēmai.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu sistēmas strāvas un sprieguma prasības nepārsniedz norādītos ierobežojumus.
• Pārliecinieties, ka jums ir pareizais montāžas aprīkojums, piemēram, universālā sliede, ja tā vēl nav uzstādīta jūsu panelī.
• Pārbaudiet, vai vadu šķērsgriezumi ietilpst atbalstītajā diapazonā no 1.5 līdz 16 mm².

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir pilnībā atvienota, pirms veicat jebkādus uzstādīšanas vai apkopes darbus pie spaiļu bloka. Izmantojiet piemērotus instrumentus skrūvju pievilkšanai, lai novērstu spaiļu vītņu vai vadītāju bojājumus.
