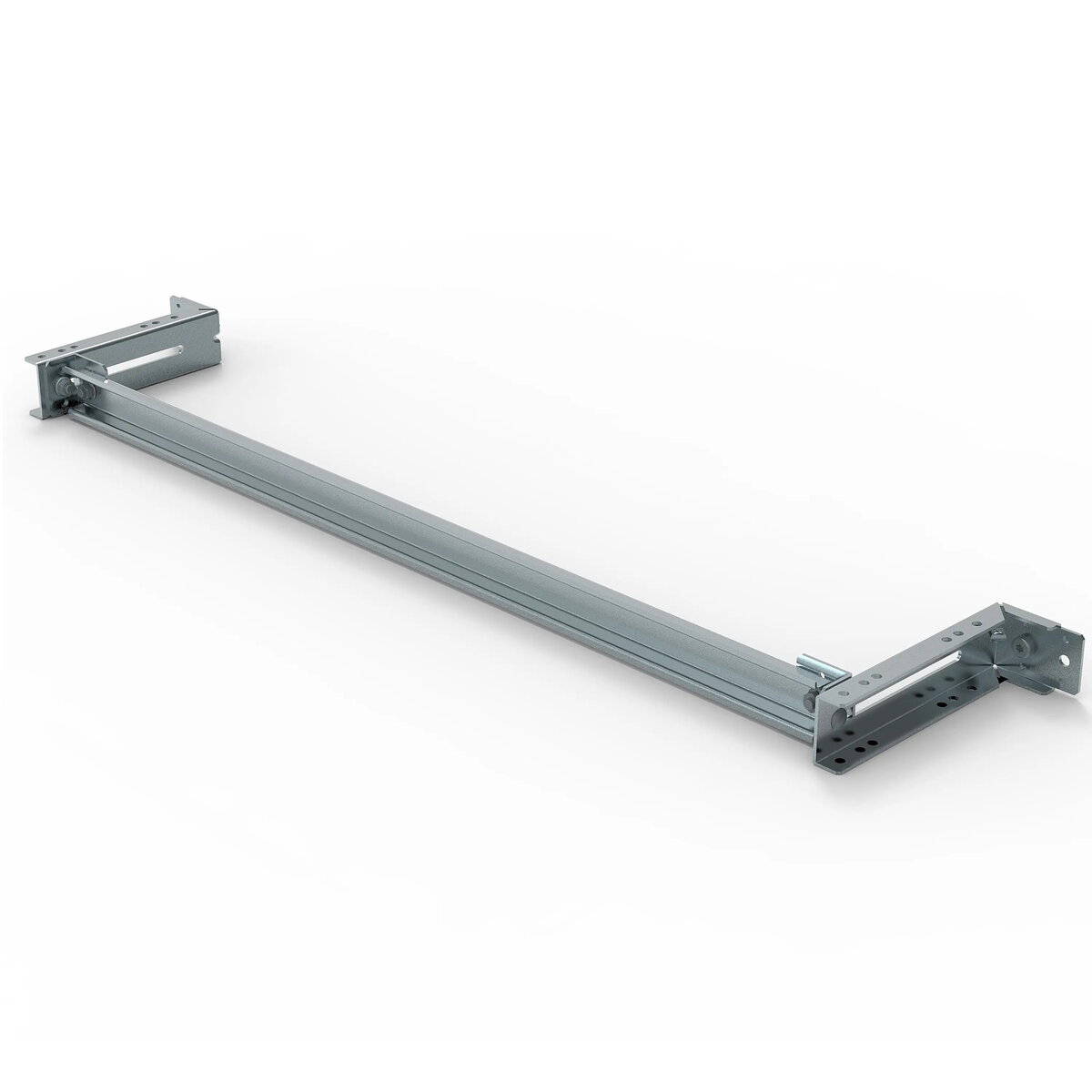

Legrand 338244 universāls TH35 montāžas komplekts XL3S 630/4000 sadales skapjiem

Legrand 338244 ir universāla TH35 montāžas sliede, kas īpaši izstrādāta integrācijai XL3S 630 un 4000 sērijas elektriskajos skapjos. Šī sastāvdaļa kalpo kā izturīgs pamats modulāro ierīču uzstādīšanai, nodrošinot, ka viss uz DIN sliedes montējamais aprīkojums ir droši novietots un sakārtots sadales skapī. Nodrošinot standartizētu montāžas virsmu, tā veicina efektīvu telpas pārvaldību un uzticamu savienojamību profesionālās elektroenerģijas sadales sistēmās.

Priekšrocības

Šī montāžas sliede piedāvā izcilu saderību ar XL3S sēriju, ļaujot veikt uzstādīšanu bez nepieciešamības pēc sarežģītiem pārveidojumiem. Tās dizains prioritāti piešķir strukturālajai integritātei, nodrošinot stabilu platformu, kas iztur mehānisko slodzi, kura raksturīga rūpnieciskajiem elektriskajiem skapjiem. Sliedes universālais raksturs nodrošina, ka dažādus modulāros komponentus var viegli uzstādīt, kas ievērojami samazina montāžas laiku un vienkāršo turpmāko apkopi vai sistēmas uzlabojumus.

Piemērots

• Automātisko slēdžu un modulāro aizsardzības ierīču uzstādīšanai
• Vadības un signalizācijas komponentu organizēšanai elektriskajos paneļos
• Rūpnieciskām un komerciālām elektroenerģijas sadales sistēmām
• Esošo XL3S 630 un 4000 sērijas skapju modernizēšanai vai paplašināšanai

Kad var nebūt piemērots

Šī sliede ir īpaši izstrādāta lietošanai ar Legrand XL3S 630 un 4000 sērijas skapjiem un var nebūt saderīga ar citu zīmolu korpusiem vai citām elektrisko skapju sērijām. Tā nav paredzēta lietojumiem, kuriem nepieciešami nestandarta montāžas izmēri, vai vidēm, kurās DIN sliedes montāža nav galvenā uzstādīšanas metode.

Galvenās specifikācijas

• Sliedes tips: TH35 (DIN sliede)
• Saderība: XL3S 630 un 4000 sērijas skapji
• Iepakojuma izmēri: 474 mm x 55 mm x 102 mm
• Materiāls: augstas kvalitātes metāls strukturālajam atbalstam

Kā lietot

Lai uzstādītu Legrand 338244, pārliecinieties, ka elektriskais skapis ir atslēgts no strāvas un darbs ir drošs. Novietojiet sliedi paredzētajās XL3S skapja rāmja montāžas vietās. Nostipriniet sliedi, izmantojot komplektā iekļautos stiprinājuma punktus, nodrošinot, ka tā ir līmenī un stingri piestiprināta pie šasijas. Kad sliede ir droši uzstādīta, varat turpināt modulāro DIN sliedes ierīču uzstādīšanu uz profila, pārliecinoties, ka tās ir pareizi izlīdzinātas un nofiksētas atbilstoši jūsu shēmai.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu skapja modelis pieder XL3S 630 vai 4000 sērijai.
• Pārbaudiet pieejamo iekšējo telpu savā skapī, lai pārliecinātos, ka sliede atbilst jūsu konfigurācijai.
• Pārliecinieties, ka jums ir nepieciešamie instrumenti sliedes piestiprināšanai pie skapja rāmja.

Lietošanas ieteikumi

Vienmēr ievērojiet ražotāja uzstādīšanas norādījumus konkrētajam XL3S skapim, lai saglabātu elektriskās montāžas integritāti un drošības rādītājus. Pārliecinieties, ka visas modulārās ierīces ir pareizi novietotas uz sliedes, lai novērstu nejaušu atvienošanos vai vaļīgus savienojumus.
