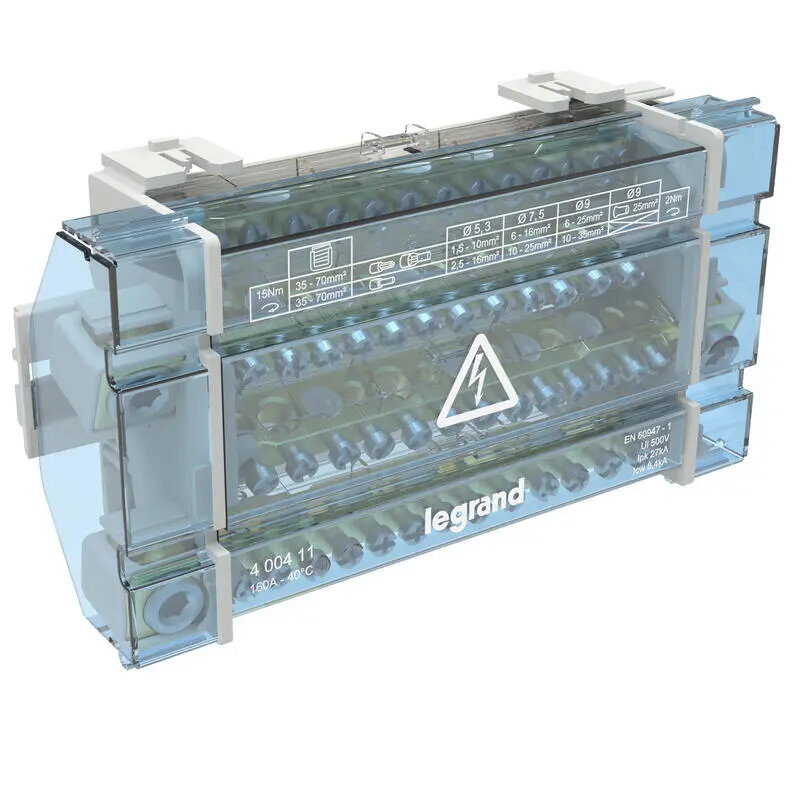

Sadales skapja aksesuārs Legrand 400411 — modulārs sadales bloks 4P, 10 spailes, 160A, piemērots vadiem 1.5–70 mm²

Legrand 400411 ir modulāra sadales bloks elektriskajiem sadales paneļiem ar četriem poliem un 10 darba spailēm. Tas pieņem vadus ar šķērsgriezumu no 1,5 līdz 70 mm² un ir paredzēts nominālajam strāvai līdz 160 A. Ierīce tiek lietota, lai konsolidētu un pārdalītu barošanas līnijas iekšpusē sadales skapju, patērētāju paneļu un rūpniecības paneļu, nodrošinot sakārtotu vadu izvietojumu un uzticamu strāvas sadali.

Priekšrocības

Modulārais dizains nodrošina vienkāršu uzstādīšanu uz DIN sliedes un optimālu vietas izmantošanu iekšpusē paneļa. Plašs atbalstīto vadu šķērsgriezuma diapazons (1,5–70 mm²) ļauj izmantot bloku dažādos kabeļu risinājumos bez papildu pārejas elementiem. Četru polu izkārtojums un 10 spailes piedāvā elastību fāžu un ķēžu sadalē kompaktā izpildījumā. Materiāli un nominālais strāvas parameters atbilst izplatītām sadales prasībām.

Piemērots

• Ienākošo barošanas līniju konsolidēšanai mājsaimniecību un dzīvokļu sadales skapjos
• Fāžu vai neitrāla sadalei komerciālos sadales skapjos un nelielās rūpniecības paneļos
• Vairāku atzaru organizēšanai, ja DIN sliedes vieta ir ierobežota

Kad tas var nebūt piemērots

Šis sadales bloks nav aizsargierīce un neaizstāj automātiskos drošinātājus, drošinātājus vai kļūmju strāvas ierīces. Tas nav piemērots, ja nepieciešama pastāvīga strāva virs 160 A vai ja vadītāju šķērsgriezumi pārsniedz 70 mm². Ja nepieciešama paaugstināta aizsardzības klase pret apkārtējās vides iedarbību vai iebūvēta uzraudzība, jāizvēlas specializēti risinājumi.

Galvenās specifikācijas

• Poli: 4
• Spailes: 10
• Nominālā strāva: 160 A
• Atbalstītais vadu šķērsgriezums: 1,5–70 mm²
• Montāža: modulāra, DIN sliedes saderīga
• Tipiska lietošana: barošanas sadale paneļos un patērētāju blokos

Kā lietot

Uzstādiet modulāro sadales bloku uz DIN sliedes sadales skapī un nostipriniet. Sagatavojiet vadus, ievērojot nepieciešamo izolācijas noņemšanas garumu, ievietojiet tos attiecīgajās spailēs un cieši pievelciet savienojumus saskaņā ar ieteikto griezes momentu. Pārliecinieties, ka vadītāju šķērsgriezumi atbilst 1,5–70 mm² robežām un kopējā slodze nepārsniedz 160 A. Pārbaudiet mehāniskos stiprinājumus un elektrisko savienojumu uzticamību pirms sprieguma pievienošanas.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka nepieciešamā darba strāva nepārsniedz 160 A
• Apstipriniet, ka vadītāju šķērsgriezumi atbilst 1,5–70 mm²
• Novērtējiet pieejamo vietu uz DIN sliedes un saderību ar esošo sadales skapi
• Noskaidrojiet, vai jūsu shēmai nepieciešami papildu aizsargierīces vai izolācijas elementi

Lietošanas ieteikumi

Lietojiet presētas uzgaļus vai uzlika galus elastīgajiem vadiem un pievelciet spailes atbilstoši ražotāja ieteiktajam griezes momentam. Darbus veiciet bez sprieguma, un pēc uzstādīšanas veiciet izolācijas un nepārtrauktības pārbaudes. Ja nav pārliecības par strāvu aprēķiniem vai vadu izvēli, konsultējieties ar sertificētu elektriķi vai piemērojamajiem normatīviem.
