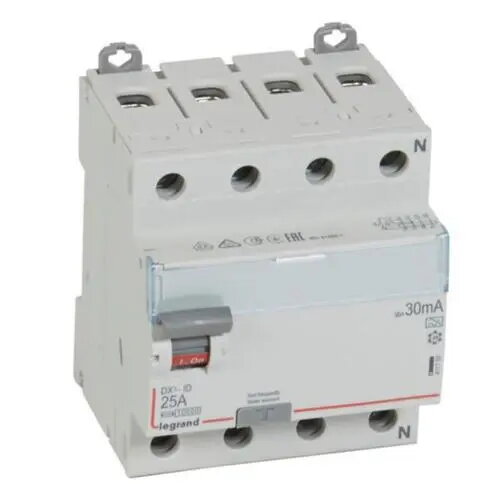

Legrand 411759 DX3 noplūdes strāvas automātslēdzis 4P 25A 30mA A tips

Legrand 411759 DX3 ir augstas veiktspējas 4-polu noplūdes strāvas aizsargierīce (RCCB), kas izstrādāta, lai nodrošinātu drošu elektroinstalāciju gan dzīvojamās, gan komerciālās ēkās. Šī ierīce uzrauga elektriskās ķēdes un automātiski atslēdz strāvu, tiklīdz tiek konstatēta noplūdes strāva, tādējādi būtiski samazinot elektriskās strāvas trieciena risku un pasargājot iekārtas. Ar 25A nominālo strāvu un 30mA jutību tas ir būtisks drošības komponents mūsdienu elektrosadales sistēmās.

Priekšrocības

Šis slēdzis piedāvā izcilu darbības uzticamību, pateicoties A tipa klasifikācijai, kas ļauj tam noteikt gan standarta maiņstrāvas noplūdes, gan pulsējošas līdzstrāvas komponentes. Ierīce ir izstrādāta ar paaugstinātu noturību pret nevēlamu atslēgšanos, nodrošinot stabilitāti pat elektriski traucētā vidē, kur ārējie traucējumi varētu izraisīt nepamatotus strāvas pārtraukumus. Saderība ar plašo DX3 palīgierīču un piederumu klāstu nodrošina elastību sistēmas uzlabošanai un uzraudzībai, padarot to par daudzpusīgu izvēli sarežģītām elektriskajām instalācijām.

Piemērots

• Dzīvojamo ēku elektrosadales skapjiem
• Komerciālo ēku elektroapgādes sistēmām
• Ķēžu aizsardzībai ar elektroniskiem komponentiem, kas ir jutīgi pret līdzstrāvas noplūdēm
• Vispārējai elektrodrošībai vidēs ar iespējamiem elektromagnētiskiem traucējumiem

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai ķēdēs, kurās nepieciešama lielāka nominālā strāva par 25A vai atšķirīgi jutības sliekšņi. To nevajadzētu izmantot kā atsevišķu aizsardzības ierīci līdzstrāvas (DC) sistēmām, kurās nav iesaistītas pulsējošas komponentes, jo tā ir īpaši kalibrēta maiņstrāvas un pulsējošas līdzstrāvas noplūžu noteikšanai.

Galvenās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 25A
• Jutība: 30mA
• Tips: A (maiņstrāvas un pulsējošas līdzstrāvas noteikšana)
• Atbilstība standartiem: IEC 61008-1
• Krāsa: Pelēka

Kā lietot

Legrand 411759 DX3 uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem un IEC 61008-1 standartu. Ierīce ir paredzēta montāžai uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka visi savienojumi ir pievilkti ar norādīto griezes momentu, lai novērstu pārkaršanu. Pēc uzstādīšanas ierīces mehāniskā un elektriskā funkcionalitāte jāpārbauda, izmantojot integrēto testa pogu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 25A nominālā strāva atbilst jūsu ķēdes slodzes prasībām.
• Pārliecinieties, ka 30mA jutība ir piemērota nepieciešamajam cilvēku aizsardzības līmenim.
• Apstipriniet, ka 4-polu konfigurācija ir saderīga ar jūsu trīsfāžu elektrotīklu.
• Pārbaudiet, vai sadales skapī ir pietiekami daudz vietas 4 moduļu platuma ierīcei.

Lietošanas ieteikumi

Regulāri pārbaudiet noplūdes strāvas aizsargierīci, izmantojot iebūvēto testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu, ka mehānisms darbojas un sniedz nepārtrauktu aizsardzību.
