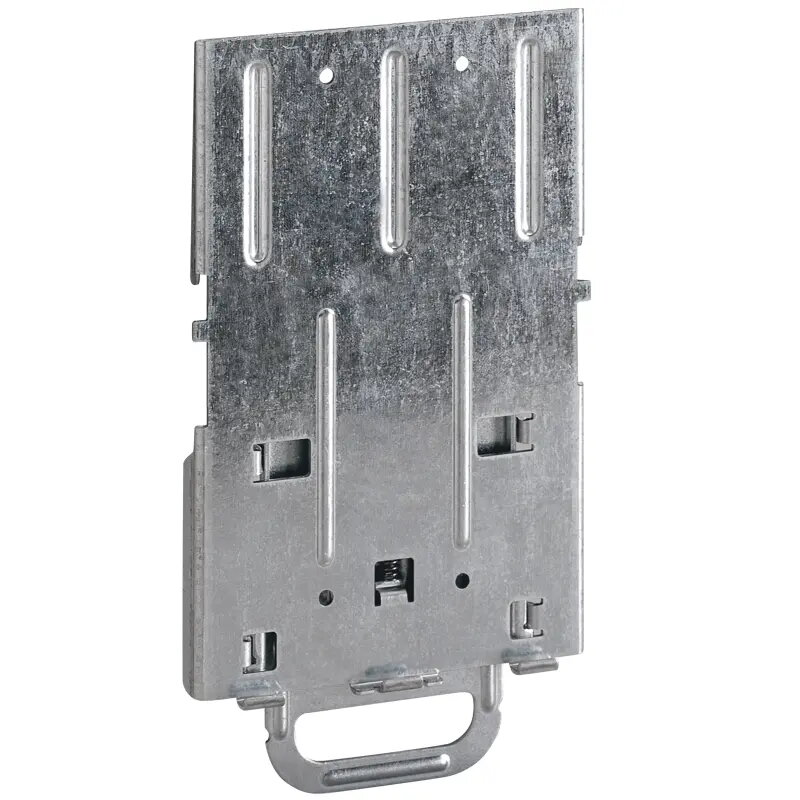

Legrand 421072 montāžas plāksne TH35 sliedei priekš DPX3 250

Legrand 421072 montāžas plāksne ir specializēts piederums, kas izstrādāts drošai un efektīvai DPX3 250 automātslēdžu uzstādīšanai uz standarta TH35 DIN sliedes. Šis komponents ir būtisks elektrisko sadales paneļu strukturālās integritātes uzturēšanai, nodrošinot, ka automātslēdži paliek stabili savās vietās moduļu korpusos. Tas ir paredzēts profesionālai lietošanai, nodrošinot precīzu savietojamību un atvieglojot montāžas procesu gan rūpnieciskās, gan komerciālās elektroenerģijas sadales sistēmās.

Priekšrocības

Šī montāžas plāksne piedāvā izcilu stabilitāti un uzticamību elektriskajās instalācijās. Pateicoties īpašajam dizainam, kas paredzēts DPX3 250 ierīcēm, tā nodrošina optimālu izlīdzināšanu un drošu stiprinājumu, kas ir kritiski svarīgi elektroiekārtu ilgtermiņa darbībai. Tās izturīgā konstrukcija atbalsta automātslēdžu svaru un ekspluatācijas prasības, veicinot kārtīgu un pārskatāmu izkārtojumu elektriskajā skapī.

Piemērots

• DPX3 250 3P un 4P automātslēdžu uzstādīšanai
• Montāžai uz standarta TH35 DIN sliedēm
• Integrācijai moduļu elektriskās sadales korpusos
• Profesionālām rūpnieciskām un komerciālām elektroenerģijas sadales sistēmām

Kad nav piemērots

Šī montāžas plāksne nav saderīga ar DPX3 250 ierīcēm, kas aprīkotas ar noplūdes strāvas moduli. Tā nav paredzēta lietošanai ar citu sēriju automātslēdžiem vai uzstādīšanai uz nestandarta sliežu sistēmām.

Galvenās specifikācijas

• Platums: 120 mm
• Dziļums: 225 mm
• Augstums: 25 mm
• Saderība: DPX3 250 3P/4P bez noplūdes strāvas moduļa
• Montāžas veids: TH35 DIN sliede

Kā lietot

Lai uzstādītu montāžas plāksni, pārliecinieties, ka elektriskais korpuss ir atslēgts no strāvas un darbs ir drošs. Novietojiet plāksni uz TH35 DIN sliedes un nostipriniet to saskaņā ar ražotāja norādījumiem. Kad plāksne ir stingri piestiprināta pie sliedes, novietojiet DPX3 250 automātslēdzi uz plāksnes, pārliecinoties, ka visi fiksācijas mehānismi ir pilnībā nofiksēti, lai nodrošinātu stabilu savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet sava DPX3 250 automātslēdža konkrēto modeli
• Pārliecinieties, ka jūsu ierīce neietver noplūdes strāvas moduli
• Pārbaudiet pieejamo vietu savā moduļu korpusā
• Pārliecinieties, ka uzstādīšanas vide atbalsta TH35 sliedes montāžu

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka automātslēdzis ir pareizi novietots un nofiksēts uz montāžas plāksnes pirms instalācijas pabeigšanas. Regulāri pārbaudiet stiprinājuma elementus kārtējās apkopes laikā, lai pārliecinātos, ka vibrācijas vai termiskā izplešanās nav ietekmējusi savienojuma stabilitāti.
